平直度检测技术内容

平直度检测是几何量计量领域的核心项目之一，用于评估物体表面或线条相对于理想平面的偏离程度。其核心指标为平直度误差，即在规定范围内，被测实际要素相对于理想平面的最大变动量。

1. 检测项目分类及技术要点

平直度检测主要分为三大类，技术要点各有侧重：

1.1 表面平直度

• 定义：评定一个连续表面所有点相对于理想平面的偏差。

• 技术要点：

  • 测量基准：必须建立或模拟一个理想平面作为参考。常用的方法包括采用基准平板、水平面（基于重力）或通过测量数据计算的最小二乘中心平面。

  • 布点原则：测量点需覆盖整个表面，网格布点是最常见方式。点间距应根据表面尺寸和预期平整度确定，通常遵循相关国家标准（如GB/T 11337）。

  • 数据处理：对采集的海量点云数据进行处理，计算平面度误差值。常用评定方法包括：最小区域法（用两个平行平面包容实际表面，且间距最小，符合国标优先原则）、最小二乘法（使实际表面上各点到该平面的距离平方和最小）和对角线平面法（以通过实际表面四个对角点的平面作为基准）。

1.2 直线平直度

• 定义：评定一个二维或三维空间内线条（如导轨、棱边）的起伏程度。

• 技术要点：

  • 测量基准：可为实物基准（如平尺、基准导轨）、光学直线（如激光束、自准直仪光轴）或运动基准（如高精度直线导轨的移动轨迹）。

  • 采样方式：通常采用连续扫描或等距步进采点。对于长距离测量，需考虑地球曲率、空气扰动（激光）或温度梯度的影响。

  • 误差分离：在精密测量中，需分离测量系统本身的直线运动误差与被测对象的直线度误差，常采用反转法、多步法或多探头法等技术。

1.3 局部平直度与全局平直度

• 局部平直度：关注小范围内（如单位面积内）的表面起伏，常用“每X毫米的波动值”表示，与微观粗糙度相关但尺度更大。

• 全局平直度：关注整个区域范围内的整体平整状况，是上述表面平直度的常规含义。两者需明确区分，检测方法和仪器选择不同。

2. 各行业检测范围的具体要求

平直度要求因行业和部件功能差异巨大，从微米级到毫米级不等。

2.1 机械制造与精密机床

• 范围：机床导轨、底座、滑台、花岗岩平台。

• 要求：极为严格，通常要求在 1-10 μm/m 甚至更高精度。例如，高精度数控机床的导轨直线度常要求≤3 μm/m。检测时需在恒温环境下进行，并考虑材料的温度膨胀系数。

2.2 半导体与平板显示

• 范围：晶圆、光掩膜版、液晶面板玻璃基板、CMP抛光台。

• 要求：要求纳米至微米级的超高清平直度（TTV， Total Thickness Variation）。例如，300mm晶圆的全局平整度要求通常 < 1 μm，局部平整度（SFQR）要求更严。检测环境要求超净、恒温恒湿，多采用非接触式全场测量。

2.3 金属轧制与板材加工

• 范围：钢板、铝板、铜带、箔材。

• 要求：依据板材等级和厚度，范围从几微米到数百微米。例如，高端汽车外板要求平直度（通常称为浪高）≤10 I-unit (≈1.5-3μm/mm的坡度)。在线检测系统需适应高速、高温、振动的工况。

2.4 建筑与土木工程

• 范围：大型混凝土地坪、钢结构安装面、幕墙玻璃、大理石饰面板。

• 要求：相对宽松，通常在 0.1-10 mm/m 量级。例如，高级别混凝土地坪平整度要求 ≤3 mm/3m。常用工具为水平仪、塞尺或数字水准仪，强调大尺度测量。

2.5 光学与航天

• 范围：光学平面镜、反射镜基板、卫星安装平台。

• 要求：介于微米至纳米级。大型天文望远镜主镜的面形精度（一种特殊的平直度）要求达到 λ/20 ~ λ/50 (λ=632.8nm) 级别。检测通常在恒温隔振实验室进行，采用干涉法等绝对测量。

3. 检测仪器的原理和应用

3.1 传统与基础仪器

• 刀口尺/平尺+塞尺：利用光隙法判断直线度。简单快捷，用于粗糙表面或现场快速检验，精度低（0.01mm量级）。

• 水平仪（框式/电子）：基于重力原理，测量相对于水平面的倾角变化。电子水平仪分辨率可达0.001mm/m。适用于大平面分段测量，但效率较低。

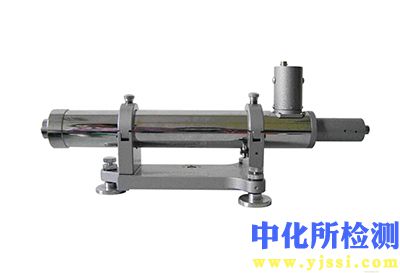

• 自准直仪：利用光学自准直原理，测量反射镜的角度变化，通过角度积分获得直线度。精度高（0.1角秒级），适合测量导轨、平尺等，测量长度可达数十米。

3.2 现代电子与光学仪器

• 激光干涉仪：利用激光的波长作为“尺子”，通过测量光程差变化来计算直线度。精度最高可达纳米级，是长度、直线度测量的最高标准之一，常用于校准和超精密检测。

• 电子水平仪/倾角仪阵列：将多个高精度电子倾角传感器排列成阵列，同步测量一个平面的相对倾角，通过软件合成三维平面度云图。适用于大型平台（如机床工作台）的快速检测。

• 激光跟踪仪：通过跟踪测量一个靶球的空间三维坐标，通过软件拟合平面并计算平直度。适合超大尺寸（可达数十米）工件或现场安装测量，精度在 5-50 μm/m 量级。

3.3 全场扫描测量仪器

• 坐标测量机：通过接触式或非接触式测头，在工件表面按程序采点，通过软件计算平面度。精度高、通用性强，但测量大面积效率相对较低。

• 三维光学扫描仪（如结构光、激光扫描）：通过投射光栅或激光线，相机采集变形图像，快速获得整个表面的三维点云数据。测量效率极高，适用于复杂曲面或中等精度（通常为0.01-0.1mm级）的全场平面度分析。

• 平面度干涉仪（菲索干涉仪）：利用单波长或相移干涉原理，将待测表面与参考平面镜反射的光波进行干涉，通过条纹图直接反映出表面的高低起伏。主要用于超高精度的光学平面检测，精度达纳米级。

仪器选择关键因素：测量范围、精度要求、被测物材质与表面状态、测量环境、效率及成本。需根据具体应用场景进行权衡。
