耐化学品测试技术内容

耐化学品测试是评估材料（包括塑料、橡胶、涂层、金属、复合材料等）在暴露于特定化学介质后，其物理、化学及机械性能变化的一系列标准化试验。其核心目的是预测材料在实际使用环境中的耐受性、耐久性与可靠性。

1. 检测项目分类及技术要点

耐化学品测试主要分为定性评价与定量分析两大类。

1.1 定性评价类

• 外观变化评估：

  • 技术要点： 在规定的暴露时间及温度后，取出试样，用清水冲洗并擦干，在标准光源下（如D65）与未测试样对比。评估项目包括：光泽度变化（60°光泽计）、颜色变化（色差仪，报告ΔE、ΔL、Δa、Δb值）、起泡、起皱、剥落、开裂、溶胀、粘性变化、斑点等。通常依据标准（如ASTM D1308, ISO 4628系列）的分级体系进行评级（0级无变化至5级严重破坏）。

  • 关键参数： 暴露条件（温度、时间）、介质浓度、评估时间点（中途检查与最终检查）。

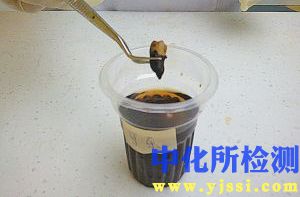

• 浸泡测试：

  • 技术要点： 将试样部分或全部浸入化学品中，在规定条件下保持。可分为全浸、半浸或间浸（交替暴露于液体和蒸气中）。重点考察介质渗透引起的溶胀、软化、脆化或组分抽出。溶胀程度可通过测量浸泡前后试样尺寸、体积或重量变化来量化（如ASTM D471适用于橡胶）。

  • 关键参数： 液体体积与试样表面积之比（通常需过量，避免介质耗尽）、容器密封性（防止挥发）、试样固定方式（避免接触应力）。

1.2 定量分析类

• 机械性能变化率测试：

  • 技术要点： 测试浸泡或暴露前后试样的关键力学性能，计算性能保持率。这是最核心的定量评价方法。

  • 常用项目：

    • 拉伸性能： 依据ASTM D638、ISO 527，测试拉伸强度、断裂伸长率、拉伸模量的变化率。强度与伸长率的下降通常指示材料降解或塑化。

    • 硬度： 依据ASTM D2240（邵氏硬度）、ISO 868，测试材料表面硬度的变化（增加可能为交联或增强，降低可能为塑化或软化）。

    • 冲击强度： 依据ASTM D256（悬臂梁/简支梁）、ISO 179，评估韧性变化，对材料脆化敏感。

  • 关键参数： 测试前试样表面处理（如擦拭）、状态调节时间、性能测试的环境温湿度。

• 渗透性测试（主要针对阻隔材料）：

  • 技术要点： 评估化学品蒸气或液体对薄膜、涂层等材料的渗透速率。常用方法有重量法（测量透过材料后被吸收剂吸附的重量增益，ASTM E96）或压力法（测量渗透导致测试腔压力变化）。

  • 关键参数： 温度、相对湿度、材料两侧的浓度梯度（化学势差）。

• 化学分析检测：

  • 傅里叶变换红外光谱（FTIR）： 分析材料表面或本体化学结构变化，如特征官能团的消失或出现，指示化学侵蚀或氧化。

  • 热重分析（TGA）与差示扫描量热法（DSC）： 评估化学品暴露后材料的热稳定性（分解温度变化）、玻璃化转变温度（Tg）变化及结晶度变化，揭示增塑、降解或交联现象。

  • 气相色谱-质谱联用（GC-MS）： 分析从材料中迁移或抽提出的小分子物质，或鉴定降解产物。

2. 各行业检测范围的具体要求

不同行业因应用场景和规范差异，对耐化学品测试的介质、条件及合格判据有特定要求。

• 汽车工业：

  • 核心介质： 燃油（汽油、柴油、生物燃料）、机油、刹车液（DOT3/4）、冷却液（乙二醇基）、蓄电池酸液、 windshield washer fluid、脱漆剂等。

  • 标准与要求： 广泛采用SAE、ISO及各大主机厂标准（如大众PV 3900、通用GMN 3943）。测试强调在高温（如85°C）下长时间（如1000小时）浸泡后性能保持率。例如，燃油管路材料需通过长时间燃油浸泡（如C型燃油，40°C，1000h）后，其体积膨胀率、拉伸强度和断裂伸长率保持率需满足规定阈值（如拉伸强度保持率＞65%）。

• 航空航天：

  • 核心介质： 液压油（如Skydrol™磷酸酯型）、航空燃油（Jet A, JP-8）、 deicing fluids（除冰液）、清洁剂、润滑油。

  • 标准与要求： 遵循SAE、AIR、 Boeing、 Airbus等严格标准。测试条件极端，常结合高温、长时间和性能验证。例如，对用于接触Skydrol的密封材料，除常规浸泡测试（如70°C，168h）评估体积和硬度变化外，还需进行浸泡后的压缩永久变形测试（ASTM D395），以确保其在长期接触后仍能保持密封功能。

• 电子电气：

  • 核心介质： 助焊剂（松香基、免清洗型）、清洗溶剂（异丙醇、去离子水）、导热硅脂、汗水模拟液。

  • 标准与要求： 遵循IEC、 IPC标准。侧重于评估化学品对绝缘性、标记耐久性及结构完整性的影响。例如，UL标准要求对设备外壳进行耐擦拭溶剂（如己烷）测试，以验证标记的持久性。对连接器常用汗水模拟液测试其接触电阻和绝缘电阻的变化。

• 医疗器械与包装：

  • 核心介质： 消毒剂（乙醇、异丙醇、过氧化氢、戊二醛）、清洗剂、模拟体液（如生理盐水）、药品。

  • 标准与要求： 遵循ISO 10993系列（生物相容性）、USP <87>、 <88>及药典规定。测试重点在于评估化学物质迁移（浸出物）和材料性能变化对安全性的影响。例如，注射器活塞的耐消毒剂测试，需评估反复接触后其密封性和不产生有害浸出物的能力。

• 涂料与涂层工业：

  • 核心介质： 酸、碱、盐溶液、清洁剂、常见溶剂（如二甲苯、MEK）、咖啡、酱油等家用化学品。

  • 标准与要求： 遵循ASTM D1308、 D4752（MEK擦拭测试）、 ISO 2812系列。测试通常采用点滴法或浸泡法，规定时间后观察漆膜是否失光、变色、起泡、软化或脱落。例如，厨房台面涂层需通过耐柠檬酸、咖啡等介质的测试，通常要求接触24小时后无可见缺陷。

3. 检测仪器的原理和应用

• 恒温浸泡试验箱：

  • 原理： 通过电加热和精密温控系统（PID控制），维持测试槽内化学介质处于设定温度（室温至150°C或更高）。配备耐腐蚀内胆（如不锈钢、聚四氟乙烯涂层）、冷凝回流装置以减少挥发，以及强制循环系统保证温度均匀。

  • 应用： 用于所有需要控温浸泡的测试，是耐化学品测试的基础设备。可实现多组样品在不同介质中同时进行平行测试。

• 万能材料试验机：

  • 原理： 通过伺服电机或液压系统驱动横梁移动，对夹持的试样施加拉伸、压缩、弯曲等载荷，由力传感器和位移传感器实时采集数据，计算应力-应变曲线及相关力学性能参数。

  • 应用： 精确测量化学品暴露前后试样的拉伸强度、断裂伸长率、模量等关键性能变化，是定量评价的核心设备。

• 邵氏/国际橡胶硬度计：

  • 原理： 基于压痕硬度原理。将规定形状的压针在特定弹簧力作用下压入材料表面，通过测量压针伸出的深度或受阻程度转换为硬度值（邵氏A、D等标度）。

  • 应用： 快速、无损地评估材料表面因化学品作用引起的软化或硬化现象，常用于现场快速检验和实验室定期监测。

• 色差仪/光泽度计：

  • 原理：

    • 色差仪： 模拟标准观察者视觉函数，通过测量样品反射光的光谱功率分布，计算其在标准色空间（如CIEL*a*b*）的坐标，与参照样比较得出色差ΔE。

    • 光泽度计： 以固定入射角（如60°）将光束投射至样品表面，测量镜面反射方向的光通量，与标准黑玻璃的反射光通量比较，得到光泽度单位（GU）。

  • 应用： 客观量化化学品暴露导致的外观颜色和光泽变化，消除人眼主观判断的差异。

• 分析仪器（FTIR， TGA， GC-MS）：

  • 原理与应用：

    • FTIR： 利用干涉仪将光源发出的光调制成干涉光，照射样品后检测其吸收，经傅里叶变换得到红外吸收光谱。用于鉴定材料官能团变化，分析化学侵蚀机理。

    • TGA： 在程序控温下测量样品质量随温度或时间的变化。用于评估化学品暴露后材料的热稳定性变化及组分含量（如增塑剂损失、填料含量）。

    • GC-MS： 气相色谱分离复杂混合物中的组分，质谱对每个组分进行定性定量分析。专门用于鉴定和量化从材料中迁移出的微量或痕量有机浸出物及降解产物，对于安全和法规符合性至关重要。
