冰雹试验是环境可靠性试验的重要组成部分，旨在评估产品在遭受冰雹冲击时的结构完整性、功能完好性和安全性。该试验通过模拟自然冰雹的物理特性，以受控方式复现其冲击效应。

一、 检测项目分类及技术要点

冰雹试验主要依据试验目的和冰雹模拟物的状态，分为以下两类：

1. 常温固体冰雹冲击试验

• 技术要点：

  • 冰雹制备：使用高纯度蒸馏水或去离子水在专用制冰机中制造冰球。冰球密度需控制在0.8~0.9 g/cm³，以模拟自然冰雹的多孔结构。

  • 尺寸与质量：常见试验尺寸为20 mm、25 mm、30 mm、40 mm、50 mm、65 mm等，对应不同冲击能量。质量公差通常要求为±5%。

  • 发射速度：速度是决定冲击动能（E=1/2mv²）的关键参数。需通过压缩空气发射器或离心发射机精确控制，速度范围一般为10 m/s至40 m/s以上，精度需在±5%以内。

  • 试验温度：通常在标准实验室温度（23±5°C）下进行，重点关注冰雹的机械冲击效应。

  • 冲击点与角度：试样应安装在可调节角度（通常为0°至90°，垂直为90°）的支架上。冲击点需根据相关标准或实际暴露情况选择，并进行网格化标记，避免重复冲击同一区域。

2. 低温冻结冰雹（或高密度冰球）冲击试验

• 技术要点：

  • 冰雹状态：将制备好的冰球在特定低温（如-10°C或-20°C）下冷冻至恒温，使其硬度和脆性增加，模拟更严酷的气候条件。

  • 应用场景：主要用于汽车、航空航天等对安全性要求极高的领域，评估材料在低温下的抗脆裂性能。

  • 试验协调：需在低温环境箱或与发射系统同步的低温通道中进行，确保冰雹在冲击前保持规定的低温。

通用技术要点：

• 速度验证：使用高速摄影机或激光测速仪对每次发射的冰雹速度进行实时测量与校准。

• 冲击判定：试验后需检查试样是否出现：裂纹、穿孔、分层、碎片剥离、功能丧失或性能衰减（如光学元件透光率下降、电气部件绝缘失效等）。

二、 各行业检测范围的具体要求

不同行业因产品使用环境和安全等级差异，对冰雹试验的要求存在显著区别。

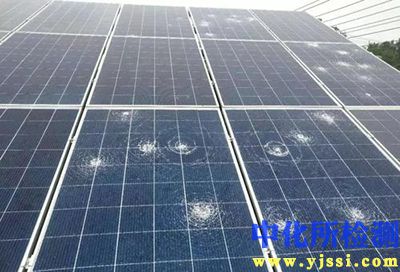

1. 光伏行业

• 标准依据：IEC 61215（地面用晶体硅光伏组件）、IEC 61646（薄膜光伏组件）等。

• 具体要求：

  • 冰雹尺寸：通常采用25mm直径冰雹。

  • 冲击速度：23 m/s（约83 km/h）。

  • 冲击次数与位置：在组件表面选取11个关键点进行冲击，包括中心、边缘和角落。

  • 合格判定：试验后无严重外观缺陷，最大输出功率衰减不超过5%，绝缘电阻符合要求，无漏电现象。

2. 汽车行业

• 标准依据：ISO 20567-3、SAE J2139、各企业标准。

• 具体要求：

  • 冰雹尺寸：常见为10 mm至50 mm，用于评估不同部位。例如，前挡风玻璃和车顶可能承受40mm及以上冰雹的冲击。

  • 冲击速度：根据车辆行驶场景设定，如模拟静止状态下被冰雹袭击，或结合车速模拟相对冲击速度（如20 m/s至30 m/s）。

  • 评估对象：外饰件（车身钣金、油漆、天窗、灯罩）、挡风玻璃及安全玻璃。重点检查是否产生可见裂纹、漆面剥落、内饰面损伤或可能导致结构弱化的隐形损伤。

3. 航空航天行业

• 标准依据：RTCA DO-160（机载设备）、SAE ARP 5486（外部零件冰雹撞击试验）等。

• 具体要求：

  • 严酷等级高：使用高密度冰球（可能为实心冰或钢球包冰），尺寸可达50mm以上。

  • 冲击速度：极高，常模拟飞机巡航速度下的相对撞击（可达150 m/s至300 m/s量级）。

  • 评估对象：雷达罩、风挡、机翼前缘、发动机进气口等关键气动表面和结构。要求试验后无穿透性破坏，且对气动性能、结构强度的影响在安全裕度内。

4. 建筑与建材行业

• 标准依据：FM 4473、UL 2218（屋面材料）、EN 13583（柔性防水卷材）等。

• 具体要求：

  • 冰雹尺寸：模拟当地历史最大冰雹记录，常用25mm至75mm不等。

  • 冲击速度：终端速度，基于冰雹尺寸计算得出（例如，40mm冰雹的终端速度约为28 m/s）。

  • 评估对象：屋面瓦、金属屋面板、玻璃幕墙、采光顶等。判定标准包括是否破裂、穿孔、背板是否出现印痕或裂纹。

三、 检测仪器的原理和应用

冰雹试验系统的核心是能够将冰雹加速到预定速度并精确导向试样的发射装置，以及配套的测量与控制系统。

1. 冰雹发射系统

• 气压发射器：

  • 原理：利用压缩空气作为动力。储气罐中的高压空气通过快速释放阀（如电磁阀）瞬间推动发射管中的冰雹加速射出。通过调节气压（通常为1-10 bar范围）精确控制出膛速度。

  • 应用：最为通用，适用于中低速（10-40 m/s）和大多数标准尺寸（20-50mm）的冰雹试验。结构相对简单，易于控制，可重复性好。

• 离心发射机：

  • 原理：利用高速旋转的机械臂，在冰雹到达出射口时释放，利用切向速度将冰雹抛出。

  • 应用：适用于发射多个小直径冰雹或进行大面积“冰雹雨”模拟。在速度极高（>100 m/s）的航空航天领域，也用于发射高密度冰球。

• 气/火药混合驱动发射器：

  • 原理：结合压缩空气和少量火药燃烧产生的气体，实现极高加速度。

  • 应用：主要用于航空航天领域，模拟超高速冰雹撞击场景。

2. 关键测量与控制仪器

• 速度测量系统：

  • 高速摄影机：帧率需在每秒数千帧以上，通过分析冰雹在已知距离内的运动帧数，精确计算速度。同时可记录撞击和破坏过程。

  • 激光测速仪：由一对平行的激光束和光感器组成，冰雹依次切断两束激光，通过时间差和光束间距计算速度。测量快速、非接触，常用于实时校准。

• 环境模拟设备：

  • 恒温恒湿试验箱/低温箱：用于制备和储存指定温度的冰雹，或在特定温湿度条件下进行试样预处理和试验。

• 试样固定与角度调节装置：

  • 多维可调支架：可精确调整试样的俯仰角和偏航角，确保冰雹以规定角度冲击目标点。需具有足够的刚度和阻尼，避免因冲击而晃动。

• 数据采集系统：

  • 集成控制台：用于设置发射参数（气压、阀门开启时间）、接收速度传感器的反馈、记录试验数据（速度、温度、冲击点坐标等），并确保试验过程可追溯。
