蓄热检测技术内容

蓄热检测是对蓄热材料及系统的热物理性能、储/释热特性、循环稳定性和可靠性进行定量评估的技术体系。核心目标是准确测量蓄热量、热功率、效率及寿命，为系统设计与优化提供数据支撑。

1. 检测项目分类及技术要点

蓄热检测主要分为材料级、组件级和系统级三个层面。

1.1 材料级检测

• 比热容测定：

  • 技术要点： 常用差示扫描量热法（DSC）与调制DSC。需精确控制升降温速率（通常0.5-10 K/min），并进行温度与热流校准。对相变材料，需分离可逆/不可逆热流，准确测定相变潜热及过冷度。

  • 关键参数： 显热比热容（固体/液体）、相变温度区间、相变潜热（J/g）、热循环前后的数据漂移。

• 热导率测定：

  • 技术要点： 根据材料形态（固体、粉末、复合材料）和温度范围选择方法。瞬态平面热源法（Hot Disk）适用于各向同性材料；激光闪射法（LFA）适用于中高导热的固体片材；防护热板法（GHP）适用于低导热多孔材料。必须考虑接触热阻及测试环境压力对多孔材料的影响。

  • 关键参数： 热导率（W/(m·K)）随温度的变化曲线。

• 热稳定性与循环寿命：

  • 技术要点： 采用热重分析（TGA）评估热分解温度；通过DSC或定制化循环装置进行成百上千次熔融-凝固循环，监测相变温度、潜热的衰减及材料分层的发生。

  • 关键参数： 起始分解温度、循环次数后潜热保持率、相变点漂移值。

• 化学相容性与腐蚀性：

  • 技术要点： 将蓄热材料与封装容器材料（如金属、合金、塑料）在高温下长时间接触，通过扫描电镜/能谱（SEM/EDS）分析界面元素扩散，通过重量变化和力学测试评估腐蚀程度。

1.2 组件级检测

• 储/释热功率与能量密度：

  • 技术要点： 在近似实际工况的测试台上进行。精确控制换热流体（HTF）的进口温度、流量，测量蓄热单元进出口温差及流体流量，通过能量平衡计算瞬时热功率及累积蓄热量。需布置密集的温度传感器以监测内部温度场和相界面移动。

  • 关键参数： 峰值热功率（kW）、平均功率、单位体积/质量蓄热量（kWh/m³, kJ/kg）、储/释热时间。

• 热效率与损失：

  • 技术要点： 在完成储热后，进行静置保温测试，通过外壁面温度分布和环境温度计算静态热损失。在释热过程中，计算实际释放能量与储存能量的比值得到循环效率。

  • 关键参数： 静态热损失功率（W）、日热损失率（%/day）、循环热效率（%）。

• 机械与热循环可靠性：

  • 技术要点： 模拟启停、变负荷工况，进行压力-温度交变循环测试，监测封装是否发生泄漏、膨胀变形或疲劳开裂。

1.3 系统级检测

• 集成性能测试：

  • 技术要点： 在真实或模拟的太阳能热发电、工业余热回收等系统回路中，测试蓄热子系统与热源、热沉（如发电机组）的匹配与协调控制能力。关注系统整体的能量利用率与㶲效率。

  • 关键参数： 系统级往返效率、响应时间、对主工艺波动平抑能力。

• 经济性与寿命评估：

  • 技术要点： 基于实测的衰减数据，估算性能降至临界值时的循环次数或日历寿命，进行平准化储热成本（LCOS）分析。

2. 各行业检测范围的具体要求

2.1 太阳能热发电（CSP）

• 要求： 聚焦高温熔盐（硝酸盐、氯盐等）及陶瓷填充床。检测温度高达565°C以上。重点检测材料的高温热稳定性、对容器材料的腐蚀性，以及大规模储罐（万吨级）的热分层和热电耦合特性。要求循环寿命超过30年（约10,000次循环），系统级往返效率需大于95%。

2.2 工业余热回收

• 要求： 温度范围宽（80°C - 1000°C），介质多样（烟气、蒸汽、固体余热）。针对中低温（<400°C），常检测水合盐、有机相变材料及导热油显热系统；针对高温，检测陶瓷、合金相变材料。强调快速储/释热能力、抗热震性及在粉尘、腐蚀性气氛中的长期稳定性。检测需模拟实际的间断性或波动性热源工况。

2.3 建筑采暖与空调

• 要求： 主要针对中低温相变材料（PCM，如石蜡、脂肪酸、水合盐）及水蓄热、混凝土蓄热体。检测重点在于相变温度与人体舒适度或设备运行温度的匹配性、防火阻燃性能、长期循环后的潜热衰减和相分离现象。组件测试关注封装模块的机械强度和与建筑结构的集成热工性能。

2.4 电力调峰与清洁供热

• 要求： 针对电热蓄热（如高压电极锅炉+水蓄热、固体电阻蓄热、相变蓄热电锅炉）。检测强调在特定电网指令下的快速响应能力、高功率密度、以及全生命周期的电-热转换效率。需进行不同负荷率下的频繁启停测试，验证其调节灵活性。

3. 检测仪器的原理和应用

3.1 材料热物性分析仪器

• 差示扫描量热仪（DSC）：

  • 原理： 测量样品与参比物在程序控温下维持零温差所需的热流差。该热流差直接关联样品的吸放热行为。

  • 应用： 精确测定材料的比热容、相变温度与潜热、反应热。是蓄热材料筛选和表征的核心设备。

• 激光闪射法导热仪（LFA）：

  • 原理： 用短脉冲激光照射样品前表面，通过红外探测器监测后表面温升过程，利用数学模型计算热扩散系数，结合比热容和密度求得热导率。

  • 应用： 快速、非接触测量中高导热固体材料（如金属、石墨、致密陶瓷）的热扩散系数和热导率，温度范围极宽。

• 热重分析仪（TGA）：

  • 原理： 在程序控温下，连续测量样品质量随温度或时间的变化。

  • 应用： 评估蓄热材料的热分解温度、挥发分含量及高温下的化学稳定性。

3.2 组件与系统级测试装置

• 蓄热性能测试台：

  • 原理： 由精确控温的热源（电加热或流体循环）、测试段（安装被测蓄热单元）、冷源及数据采集系统构成。通过对换热流体进行在线温度、流量、压力测量，基于能量守恒计算得出储/释热特性曲线。

  • 应用： 用于评价蓄热单元/模块的储热量、功率输出、效率及动态响应特性，是连接材料研究与工程应用的关键设备。

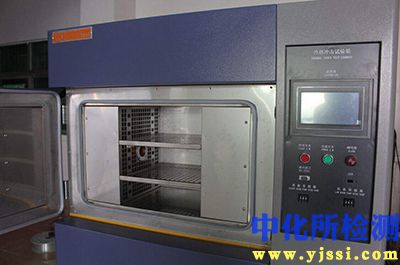

• 热循环与寿命测试台：

  • 原理： 自动化控制设备，使被测样品在设定的温度上下限之间进行反复的加热和冷却循环。

  • 应用： 模拟实际工况，加速测试蓄热材料或组件的长期循环稳定性，获取性能衰减数据。

• 红外热像仪：

  • 原理： 探测物体表面发射的红外辐射并转换为温度分布图像。

  • 应用： 非接触式监测蓄热容器、管道的外壁面温度场，直观识别保温缺陷、热桥及内部相变进程。
