湿热测试技术规范

1. 检测项目分类及技术要点
湿热测试主要评估产品在高温、高湿环境下的耐受能力，可分为恒定湿热、交变湿热和温湿度组合循环测试。

• 恒定湿热测试：样品在恒定的温度（如40℃±2℃、55℃±2℃、85℃±2℃）和恒定的相对湿度（通常为85%RH、93%RH或95%RH±3%）条件下，进行规定时间（如48h、96h、240h等）的暴露。技术要点在于严格控制温湿度均匀性和稳定性，避免样品表面产生凝露（除非标准要求）。测试主要评估材料的吸湿、膨胀、绝缘性能下降、金属氧化（非盐雾）及可逆性能退化。

• 交变湿热测试：在高温高湿和低温高湿（或低温常湿）之间进行周期性循环，通常包含温湿度变化阶段和稳定阶段。一个典型循环为24小时，如：升温至高湿阶段（如55℃, 95%RH） -> 高温高湿保持 -> 降温阶段 -> 低温高湿（如25℃, 95%RH）保持。技术要点在于精确控制温湿度变化速率（通常0.5~1.0℃/min）和转换过程中的湿度控制。其核心机理是利用呼吸效应和凝露，加速水分渗入材料内部或密封缝隙，更严酷地评估产品的结构缺陷、电气性能劣化、金属腐蚀以及结合力下降等不可逆损伤。

• 温湿度组合循环测试：通常与振动、低气压等其他应力组合，如HAST（高加速应力测试）、THB（温湿度偏压测试）。技术要点在于多应力协同控制，如HAST通常在110℃~130℃、85%RH以上、高气压（如1.1~2.3个标准大气压）下进行，极大加速湿气渗透，用于半导体器件的快速可靠性评估。

2. 各行业检测范围的具体要求
不同行业依据产品应用环境和可靠性需求，制定了差异化的测试标准与条件。

• 电工电子与汽车电子：

  • 基础标准：IEC 60068-2-78 (恒定湿热)、IEC 60068-2-30 (交变湿热)。

  • 汽车电子：ISO 16750-4 规定了多种严酷等级。例如，等级3要求长时间运行测试（40℃, 93%RH, 21天）和循环存储测试（-40℃~+65℃/90-95%RH, 循环次数依设备安装位置而定）。需特别关注连接器腐蚀、PCB电迁移、元器件塑封体开裂等问题。

  • 消费电子/信息技术设备：通常依据IEC标准或GB/T 2423系列，常见条件为40℃, 93%RH, 48-96h，侧重功能与安全性能验证。

• 国防与航空航天：

  • 标准：MIL-STD-810G/H 方法507.6，详细规定了多种循环程序。程序I（吸收）用于评估材料物性变化；程序II（循环）模拟热带环境日循环，用于发现设计缺陷；程序III（冷凝）通过快速降温强制凝露，用于评估密封性。

  • 要求：极为严格，强调环境剖面与实际任务剖面匹配，测试周期长，并常与振动、冲击等结合。重点关注材料降解、光学器件雾化、传感器漂移、电气短路等。

• 半导体与集成电路：

  • 标准：JEDEC JESD22-A101（稳态温湿度寿命测试）、JESD22-A110（高加速温湿度应力测试，即HAST）。THB测试通常在85℃/85%RH下施加偏压进行1000小时评估。

  • 要求：重点评估器件的封装完整性、引线间漏电、金属化腐蚀、电迁移及分层（Delamination）失效。HAST用于加速评估非气密性封装的抗湿能力，严苛条件（如130℃, 85%RH, 96h）可等效替代1000小时的传统85/85测试。

• 材料与涂层：

  • 标准：ISO 6270-2（冷凝水稳态测试）、ASTM D2247。

  • 要求：主要评估涂层的起泡、附着力丧失、颜色变化、基材腐蚀等。测试条件如（38℃±1℃, 100%RH）或（40℃±2℃, ≥95%RH），通过连续冷凝或湿热交替促进水汽渗透。

3. 检测仪器的原理和应用

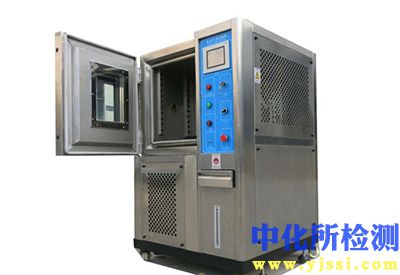

核心仪器为温湿度试验箱（恒定/交变湿热箱），高级系统则为组合试验设备（如温湿度-振动三综合试验箱）。

• 结构与原理：

  • 气候室：采用不锈钢内胆，具备良好密封与耐腐蚀性。

  • 加热系统：通常为鳍片式电热管，位于空气循环通道中。

  • 加湿系统：主流采用锅炉蒸汽加湿或浅水盘蒸发加湿。精密控制通过PID调节加热器对水（或产生蒸汽）的功率来实现。露点法加湿系统可提供更宽的湿度控制范围，尤其适用于低露点要求。

  • 制冷除湿系统：多采用机械压缩机制冷。通过蒸发器（位于风道内）将空气冷却至露点以下，使水分凝结排出，从而实现降温和除湿。复叠式制冷用于实现-70℃以下的低温。

  • 空气循环系统：由离心风机和风道组成，保证工作空间内温湿度的均匀性（通常要求温度偏差≤±0.5℃，湿度偏差≤±2%RH）。

  • 控制系统：基于PLC或工业计算机，采用PID或模糊控制算法，精确调节加热、制冷、加湿部件的输出，以跟踪预设的温湿度曲线（包括变化速率）。

• 应用与选型要点：

  • 容积选择：样品体积不超过工作空间容积的1/3，确保气流畅通。

  • 温湿度范围：常见标准范围为温度-70℃~+180℃，湿度10%~98%RH。需根据测试标准上限选择适当裕量。

  • 变化速率：交变测试需关注设备的升降温速率（线性或平均速率），如5℃/min、10℃/min、15℃/min等，需与测试要求匹配。

  • 传感器：温度传感器多为铂电阻PT100；湿度测量主流采用电容式高分子薄膜湿敏元件或干湿球法。传感器需定期校准（温度校准依据JJF 1101，湿度校准依据JJF 1564）。

  • 安全功能：应具备漏电、过温、缺水、风机过载等保护。用于易燃易爆品测试时需具备防爆设计。

  • 组合设备：温湿度-振动三综合台，在温湿度箱内集成振动台，用于模拟综合环境应力，对航空航天、车载设备进行更真实的可靠性验证。
