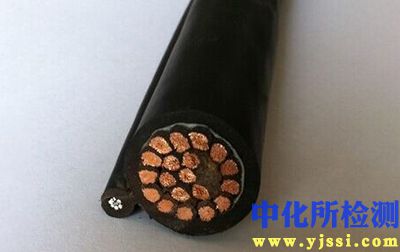

外护层试验技术内容

1. 检测项目分类及技术要点
外护层试验旨在评估电缆、光缆及管道外覆保护层的完整性、机械性能与防护能力。主要检测项目分为以下几类：

1.1 完整性（密封性）试验

• 项目：压力渗水试验、充气试验、火花试验。

• 技术要点：

  • 压力渗水试验：模拟水压环境，检测护套及接头密封性能。将被试样品一端密封，另一端施加规定水压（通常为0.3-0.6 MPa）并维持规定时间（如2-24小时），检查是否渗漏。需控制水温、压力稳定性和保压时间。

  • 充气试验：适用于金属护套。充入干燥空气或氮气至规定压力（如0.1-0.3 MPa），监测在规定时间内（如6-24小时）的压力下降值是否超出允许范围。

  • 火花试验：用于挤出型护套（如PE、PVC）。使护套通过高压电极（直流或工频交流），电压根据护套厚度设定（如6-25 kV）。任何针孔或缺陷将引发电极放电并报警。

1.2 机械性能试验

• 项目：拉伸性能与断裂伸长率、压缩性能、抗冲击、抗切割、耐磨耗、反复弯曲。

• 技术要点：

  • 拉伸性能：在拉力试验机上进行，测量护层材料或复合结构的抗拉强度与断裂伸长率。需按标准制取哑铃型或管状试样，控制拉伸速率（如50-500 mm/min）。

  • 压缩性能：评估护套及铠装抗径向压力能力。使用压力机对规定长度样品施加压力至规定形变或力值，记录载荷-位移曲线。关键参数为抗压强度（N/cm）或压扁力（kN）。

  • 抗冲击：落锤冲击或摆锤冲击试验。落锤法使用规定质量锤头从指定高度自由落体冲击样品，检查是否开裂或击穿。能量级别根据应用环境确定。

  • 耐磨耗：常用Taber磨耗或往复刮磨试验，评估护套表面耐磨损能力，以质量损失或磨穿次数表征。

1.3 环境耐受性试验

• 项目：耐热老化、耐环境应力开裂（ESCR）、耐化学腐蚀、耐紫外线老化。

• 技术要点：

  • 耐热老化：将试样置于循环空气烘箱中，在高于使用温度（如100-135℃）下保持规定时间（如168小时）后，测试其机械性能保留率。

  • 耐环境应力开裂（针对聚乙烯）：按ASTM D1693等标准，将带刻痕的试样弯曲并浸入表面活性剂（如Igepal）中，在规定温度（如50℃）下观察至规定时间内出现开裂的样品比例。

  • 耐化学腐蚀：将试样浸入特定浓度的酸、碱、盐或油类介质中，在规定温度和时间后，评估其外观、质量及机械性能变化。

1.4 电气性能试验

• 项目：护套绝缘电阻、耐电压试验（仅对要求电气隔离的护层）。

• 技术要点：

  • 绝缘电阻：对于有绝缘要求的外护层（如部分光缆护套），使用高阻计（如500V直流）测量护套的绝缘电阻，通常要求>1000 MΩ·km。

  • 耐电压试验：在金属铠装/挡潮层与护套外表面间施加交流或直流高压（如AC 15 kV/1 min 或 DC 25 kV/1 min），检验是否击穿。

2. 各行业检测范围的具体要求

2.1 电力电缆（依据GB/T 2952, IEC 60229, IEEE 1202等）

• 中压及以上电缆（特别是有金属护套）：重点关注防水性能。径向防水要求通过压力渗水或充气试验。纵向阻水要求通过绝缘线芯或缆芯的纵向透水试验。阻燃电缆外护套需通过单根/成束电缆燃烧试验（如IEC 60332系列）。

• 直接埋地电缆：外护套需额外强调耐磨、抗冲击、耐环境应力开裂（对HDPE）及耐土壤化学腐蚀性能。铠装层需进行镀层厚度、附着力和耐腐蚀性检测。

2.2 通信光缆（依据GB/T 7424.2, IEC 60794-1-2, YD/T 901等）

• 室外光缆：护套必须通过完整的机械与环境试验。重点包括：抗拉（安装与运行张力）、压扁、反复弯曲、扭转、冲击及护套剥离力。阻燃要求根据应用场合（如室内引入）可能需满足低烟无卤（LSZH）及特定燃烧等级。

• 海底光缆：要求最为严苛。外护层（常为聚乙烯）需进行高强度耐水压试验（模拟数千米水深压力）、耐磨耗（针对海底摩擦）、耐氢氧根渗透以及抵抗海洋生物啃咬的特殊机械试验。

2.3 油气管道（3PE/FBE防腐层，依据ISO 21809, CAN/CSA Z245.20等）

• 三层聚乙烯（3PE）防腐层：检测重点为涂层完整性（电火花检漏，检漏电压与厚度相关）、粘接力（剥离强度，≥70 N/cm）、抗冲击（≥8 J/mm，-20℃或-40℃下）、阴极剥离性能（如65℃, 48h，剥离半径≤8 mm） 及耐划伤。补口区域需进行严格的剪切粘结强度与剥离强度测试。

• 熔结环氧粉末（FBE）：重点检测涂层厚度均匀性、抗弯曲致开裂性（如2°或2.5°弯曲）、阴极剥离及耐化学浸泡性能。

2.4 其他线缆（汽车线束、船用电缆等）

• 汽车线束外保护层（波纹管、胶带）：侧重耐高低温循环、耐机油/燃油/冷却液、耐刮擦及阻燃性（如ISO 6722, LV 112）。

• 船用电缆护套：除常规机械性能外，强调耐盐雾腐蚀、耐油污、低烟无卤阻燃及耐火特性（依据IEC 60092-350/376等）。

3. 检测仪器的原理和应用

3.1 完整性检测仪器

• 火花试验机：原理为被试护套作为绝缘介质通过高压电极时，其缺陷点导致介电强度下降，形成电离放电通道，被检测回路识别。分为直流（用于薄护套，电压可调范围宽）和交流（接近工频，用于厚护套）。应用：在线或离线检测挤出护套的针孔、裂缝和杂质点。

• 压力渗水试验装置：由高压水泵、压力容器、压力表及管路系统构成。通过精密压力传感器维持并监控恒压。应用：评估电缆护套、阻水带及接头盒的径向阻水能力。

• 气密性试验台：配备高精度压力传感器（分辨率达10 Pa级）、恒温箱和数据记录仪。通过监测密闭腔体内的压力衰减来评估密封性能。应用：主要用于金属护套电缆和部分光缆的气闭性能检测。

3.2 机械性能检测仪器

• 万能材料试验机：原理是通过伺服电机或液压系统驱动横梁，对试样施加精确控制的拉伸、压缩或弯曲载荷，通过负荷传感器和位移/引伸计测量应力-应变曲线。应用：护套材料的拉伸、压缩、剥离、剪切及附着力测试。

• 落锤冲击试验机：电磁或机械释放规定质量的锤头，从可调高度自由落下冲击水平放置的试样。能量由E=mgh计算。应用：评估护套及套管在低温或常温下的抗冲击韧性。

• 磨耗试验机（如Taber型）：原理是两个磨轮在特定载荷下与旋转的试样平面接触摩擦，通过预磨和测试周期后的质量损失来评估耐磨性。应用：测试护套、管道涂层表面的耐磨性能。

3.3 环境与电气性能检测仪器

• 热老化试验箱：采用强制空气循环，通过PID控制器精确控制箱内温度均匀性（通常需满足±2℃以内）。应用：对护套材料进行加速热老化，评估长期使用后的性能稳定性。

• 环境应力开裂试验箱：恒温液浴槽，用于保持表面活性剂溶液在特定温度（如50℃或100℃）。应用：专门用于聚乙烯护套料的ESCR性能定量评估。

• 高阻计/绝缘电阻测试仪：原理是施加恒定直流电压，通过测量流过试样的微小泄漏电流（经放大和转换）来计算绝缘电阻。应用：测量有绝缘要求护套的体积电阻和表面电阻。

• 高压耐压测试仪：将工频交流或直流高压施加于被试绝缘，通过检测泄漏电流是否超过设定阈值来判断是否击穿或存在缺陷。应用：对要求电气隔离的护套进行耐压强度验证。
