发烟测试的技术内容

发烟测试，亦称示踪气体测试或烟雾测试，是一种利用人工产生可见气溶胶（烟雾）来可视化并评估空气流动、泄漏路径、污染物扩散及通风系统性能的定性检测方法。其核心在于利用烟雾的高可见性，将无形的气流运动转化为可视的轨迹。

1. 检测项目分类及技术要点

发烟测试主要应用于以下几个关键项目的评估，每个项目有其独特的技术要点：

1.1 气流组织与方向可视化

• 技术要点：在特定的送风口、回风口或关注区域释放适量烟雾，直接观察其运动路径、扩散范围和流速。用于验证设计气流模式（如置换通风、层流、湍流）是否实现，检测死角、短路或回流区域。

• 关键参数：烟雾释放速率和量需与现场气流速度匹配，过快会干扰流场，过少则难以观察。通常使用低流速的烟管或烟雾发生器。

1.2 围护结构密封性及泄漏路径检测

• 技术要点：在受控空间（如洁净室、实验室负压房间）内施加正压或负压，在疑似泄漏点（门窗缝隙、穿墙孔洞、接缝处）外部或内部释放烟雾。通过观察烟雾是否被吸入或逸出，精确定位泄漏点。

• 关键参数：测试前需建立稳定的压差（通常不低于12.5Pa）。烟雾应贴近疑似缝隙缓慢释放。这是检测高效过滤器安装边框密封、房间密闭性的有效手段。

1.3 通风系统性能与捕捉效率评估

• 技术要点：

  • 局部排风罩（如通风柜、万向罩）：在排风罩开口面不同位置及不同距离处释放烟雾，观察烟雾是否能被有效捕获，无逸散，从而确定其有效捕捉范围和安全操作区域。

  • 全室通风：在污染源模拟点释放烟雾，观察烟雾在室内的扩散和清除过程，定性评估通风换气效果。

• 关键参数：需模拟实际污染释放状态（如发热、颗粒物释放），烟雾释放位置和动量应尽可能接近真实情况。

1.4 压差测试与气流流向确认

• 技术要点：在相邻房间的门缝、传递窗等开口处释放烟雾，直观验证气流方向是否与设计压差方向一致（如从洁净区流向次洁净区，从走廊流向负压病房）。这是验证污染控制分区有效性的直接方法。

• 关键参数：测试前确保压差已建立并稳定。烟雾应细小且轻，能灵敏响应微小压差下的气流。

1.5 管道系统泄漏检测

• 技术要点：在通风管道系统内注入烟雾，在管道外部的接头、法兰、焊缝等处观察是否有烟雾逸出。常用于初步排查较大的泄漏点。

• 关键参数：需在管道系统维持一定运行压力下进行。对于复杂系统，需分段测试。

2. 各行业检测范围的具体要求

不同行业因环境控制标准各异，对发烟测试的应用侧重点和要求有显著区别。

2.1 制药与生物安全行业

• 洁净室（A/B级区）：必须进行气流流型测试，以证明层流（单向流）的均匀性和稳定性，无涡流。泄漏测试用于高效过滤器检漏及房间密封性验证。

• 生物安全实验室（BSL-3/4）和负压隔离病房：压差流向测试是强制性项目，必须严格验证空气从低风险区向高风险区的单向流动。所有贯穿件和密封边界的泄漏测试至关重要。

• 标准依据：ISO 14644-3， EU GMP Annex 1， NSF/ANSI 49等。

2.2 医疗机构

• 手术室：测试送风天花（如层流罩）下的气流覆盖范围和抗干扰能力（如人员走动的影响）。

• 负压隔离室/呼吸道传染病病房：核心是验证门缝处气流持续流向室内，确保污染物不外泄。

• 标准依据：ASHRAE 170， GB 50333等。

2.3 电子及半导体行业

• 洁净室：重点关注气流平行度、消除涡流以防止微粒在晶圆或精密部件上沉积。用于优化工艺设备布局和排气位置。

• 微环境（如手套箱、隔离器）：严格测试其密封性和内部气流模式。

• 标准依据：ISO 14644-3， IEST RP及半导体行业专用指南。

2.4 工业与职业健康

• 局部通风系统：评估焊接排烟罩、化学通风柜、打磨工作台等的实际捕捉效率，划定安全操作边界，是职业健康风险评估的重要手段。

• 全面通风：定性评估有毒有害气体或粉尘在车间的扩散情况，指导通风系统改造。

2.5 建筑与消防

• 消防排烟系统：验证火灾时排烟口和补风口的启动效果及气流组织是否按设计路径引导烟气。

• 建筑气密性：在绿色建筑评估中，可用于初步查找建筑围护结构的空气渗漏点。

3. 检测仪器的原理和应用

发烟测试仪器根据产生烟雾的原理和特性不同，主要分为以下几类：

3.1 化学烟管（四氯化钛、氯化铵等）

• 原理：通过挥发性液体（如四氯化钛TiCl₄）与空气中的水蒸气反应生成固体颗粒气溶胶（如TiCl₄ + 2H₂O → TiO₂ + 4HCl，形成白色盐酸和氧化钛烟雾）。

• 应用与特点：烟量小、便携、瞬时产生。适用于局部、小范围的快速检查（如单个缝隙泄漏、气流方向）。但部分试剂具有腐蚀性或刺激性（如产生的HCl），需在通风良好处谨慎使用，不适用于对腐蚀性敏感的环境（如精密电子车间）。

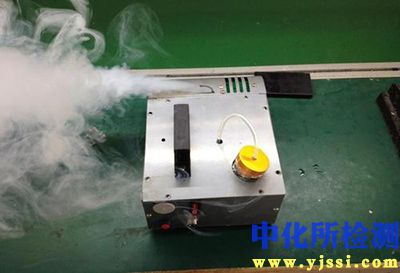

3.2 机械雾化式烟雾发生器

• 原理：使用专用烟雾油（通常为甘油或二醇类混合物），通过加热或高压气体雾化，产生高密度、持久的白色烟雾。

• 应用与特点：烟量大、持续时间长、无毒、无腐蚀、无残留。是最常用的专业设备，适用于大面积气流可视化（如洁净室流型）、通风系统测试、消防排烟测试。烟雾粒径通常在0.3-1微米，可模拟气体运动。

3.3 干冰（固态二氧化碳）法

• 原理：将干冰置于热水中，迅速升华产生低温的白色二氧化碳雾气。由于雾气温度低、密度大于空气，会沿地面扩散。

• 应用与特点：特别适用于检测低位泄漏、地面气流组织或冷空气的流动。成本低，但烟量控制较难，持续时间短，且高浓度CO₂在密闭空间有窒息风险。

3.4 便携式气溶胶发生器（PAO/DOP等）

• 原理：使用压缩空气或文丘里原理将多分散性气溶胶液体（如PAO、DOS）雾化为亚微米级（通常0.1-3微米）的悬浮颗粒。

• 应用与特点：虽然主要用于定量性的高效过滤器检漏（配合光度计使用），但也可用于高质量的定性发烟测试，其颗粒稳定、中性、不凝并。常用于对测试环境要求极高的场所（如高端洁净室、生物安全柜的初步流型观察）。

仪器选择与操作要点：

• 匹配性：根据测试范围、所需烟雾量和环境敏感性选择合适仪器。

• 安全性：确保所用烟雾对人员、产品和设备安全，特别是在制药、电子等敏感行业。

• 干扰最小化：烟雾释放应轻柔，其初始动量不应显著干扰待测的原有气流场。

• 记录：测试过程应通过视频或连续照片进行完整记录，作为客观证据。
