挺度测试技术规范

挺度是材料抵抗弯曲变形能力的量化指标，是评价纸张、纸板、塑料片材、金属箔、复合材料等薄型材料机械性能的关键参数。它直接影响材料的加工适应性、使用性能及最终产品的品质。

1. 检测项目分类及技术要点

挺度测试主要基于经典的弯曲原理，可分为静态弯曲法和动态振动法两大类。静态法应用更为广泛。

1.1 静态弯曲法

• 基本原理：将矩形试样的一端夹持，在另一端施加使其弯曲的力或力矩，测量达到规定弯曲角度时所需的力、或规定力作用下产生的弯曲角度。

• 主要测试方法及技术要点：

  • 泰伯（Taber）式挺度测试法：

    • 原理：试样垂直夹持，通过摆锤机构施加弯曲力矩，测量使试样弯曲至15°角时所需的力矩（mN·m或gf·cm）。

    • 技术要点：适用于较低挺度材料（如薄页纸、塑料薄膜）。试样尺寸通常为25.4 mm × 38.1 mm。弯曲长度为5.0 mm或10.0 mm。结果需区分纵向（MD）和横向（CD）。

  • 共振长度法（葛莱尔Gurley式挺度测试法）：

    • 原理：基于悬臂梁弯曲原理。试样水平伸出，其自由端在重力作用下自然下垂，测量其弯曲至特定角度（通常为7.5°、15°或41.5°）时所需的伸出长度（mm）或直接测量弯曲力。

    • 技术要点：常用于纸板、瓦楞纸板、中等挺度片材。仪器自动测量弯曲至规定角度时试样的伸出长度L，挺度值S与L³成反比（S = k / L³，k为常数）。此方法对试样边缘平整度要求高。

  • 三点/四点弯曲法：

    • 原理：试样水平置于两个固定支座上，在跨度中心（三点弯曲）或两个对称点（四点弯曲）施加垂直向下的力，记录力-位移曲线。

    • 技术要点：适用于挺度较高、较厚的材料（如硬质塑料片材、金属薄板、复合材料）。可计算弯曲弹性模量。跨厚比（支座间距与试样厚度之比）需严格按照标准（如ISO 178、ASTM D790）设定，通常不小于16:1，以避免剪切效应。

1.2 动态振动法

• 基本原理：通过测量试样在受迫振动或自由振动状态下的共振频率，结合试样尺寸和密度，计算其动态弯曲弹性模量，间接表征挺度。

• 技术要点：适用于需要快速、无损检测的在线或实验室场景，对材料的内禀弹性性能反应灵敏，但与静态弯曲挺度的相关性需通过标定建立。

2. 各行业检测范围的具体要求

不同行业和应用场景对挺度指标的要求差异显著，测试标准和方法随之不同。

2.1 造纸与包装行业

• 纸张与纸板：是挺度测试的核心应用领域。低定量纸张（如卷烟纸、文化用纸）常用泰伯挺度仪，单位mN·m。纸板、卡纸、白板纸普遍使用共振长度法（葛莱尔式），结果以挺度值（mN·m或弯曲力，mN）或直接以弯曲长度（mm）表示。关键标准：ISO 2493（共振长度法）、ISO 5628（泰伯法）、TAPPI T543、GB/T 22364。

• 瓦楞纸板：主要评价其平压后的边缘抗弯性能，常用四点弯曲法（如ISO 5628）或专门的瓦楞纸板挺度仪，关注纵向压缩后的弯曲阻力，对包装箱的抗压强度有重要影响。

• 具体要求：卷烟纸要求极高的横向挺度以确保高速卷接；液体包装纸板要求高挺度以保证灌装后的包装稳定性；箱板纸要求纵向挺度高于横向以优化箱体抗压。

2.2 塑料与薄膜行业

• 软质薄膜：使用泰伯挺度仪（ASTM D5342）或悬臂梁法（ASTM D747）。关注其柔韧性与挺直性的平衡，用于包装袋的开口性、站立性评估。

• 硬质片材与板材：必须使用三点/四点弯曲法（ISO 178， ASTM D790），以弯曲模量（MPa或GPa）和最大弯曲应力为主要结果。应用于塑料卡片、装饰板材、工程结构件等领域。

• 具体要求：PVC卡片要求高弯曲模量以确保耐久性；食品包装托盒要求适当的挺度以兼顾支撑性和易脱模性。

2.3 纺织与非织造布行业

• 非织造布：常用45°悬臂梁法（ASTM D5732）或葛莱尔式挺度仪，评价其柔软度或硬挺度，用于卫生材料、过滤材料、衬布等。

• 纺织品：使用心形法（悬垂性测试）或纯弯曲测试仪，评价织物的刚柔性，关乎服装的廓形感与舒适性。

2.4 金属箔与复合材料

• 金属箔（铝箔、铜箔）：使用微小量程的泰伯挺度仪或专用的箔材挺度仪，评价其抗卷曲能力和加工中的走形稳定性。

• 复合材料（如覆铜板、柔性电路基材）：采用三点弯曲法，在高温环境下测试其弯曲模量随温度的变化，评估其高温下的尺寸稳定性和支撑强度。

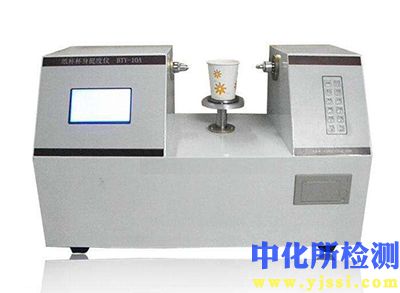

3. 检测仪器的原理和应用

3.1 泰伯（Taber）式挺度仪

• 核心原理：力矩平衡原理。试样夹持在垂直夹头上，夹头与一个低摩擦轴承连接的摆盘相连。当摆盘（通过推板）推动试样弯曲时，试样阻力导致摆盘偏转，偏转被其上的摆锤重力矩所平衡。挺度值直接从刻度盘读取（已换算为力矩）。

• 应用：标准实验室环境，用于纸张、纸板、薄膜、金属箔等。需配备不同量程的摆锤。主要输出单位为mN·m。

3.2 葛莱尔（Gurley）式挺度仪（共振长度法）

• 核心原理：悬臂梁自重弯曲与角度传感。试样被夹持在水平夹头上，夹头由电机驱动以恒定速度向外推出试样，光电传感器检测试样自由端下垂至预设角度（如15°）的瞬间，并立即记录此时试样的伸出长度。仪器内部根据标准公式将长度自动转换为挺度值。

• 应用：纸和纸板行业的标准方法，自动化程度高，重复性好。可直接显示弯曲长度（mm）或挺度（mN）。

3.3 万能材料试验机（配备弯曲夹具）

• 核心原理：精确的力与位移测量。通过负载传感器和精密位移传感器，在三点或四点弯曲夹具上实时记录力-位移曲线。

• 应用：最通用的挺度/模量测试设备。通过软件自动计算弯曲应力、弯曲模量、最大弯曲力等。适用于塑料、复合材料、金属薄板等宽范围材料，符合ISO、ASTM等多种标准。是科研和质量控制的核心设备。

3.4 在线动态挺度仪

• 核心原理：无接触振动传感。通常采用声波激励或脉冲激励试样，激光传感器测量其振动频率，通过欧拉-伯努利梁理论模型计算动态弹性模量。

• 应用：安装在生产线（如造纸机、压延机、涂布线）上，对运动中的材料进行100%连续、无损的挺度监测，实现实时工艺控制和质量分级。

关键仪器选型与校准要素：

• 量程匹配：选择与预估挺度范围匹配的仪器和传感器。

• 夹具精度：弯曲支座和压头的尺寸、平行度、光洁度需符合标准。

• 校准：必须定期使用标准砝码对力值系统进行校准，使用标准量块对位移系统进行校准。动态仪器需使用已知模量的标准样品进行标定。

• 环境控制：测试应在标准温湿度条件下（如23±1°C， 50±2% RH）进行，并对试样进行充分温湿处理，因为湿度对纤维素类材料的挺度影响极大。
