抗剪试验技术内容

抗剪试验是测定材料、构件或界面抵抗剪切应力作用下发生滑移失效能力的核心力学测试方法。其核心目标是获取抗剪强度、剪切模量、剪应力-剪应变关系等关键参数。

1. 检测项目分类及技术要点

抗剪试验主要根据试样的形式、受力状态和应用对象进行分类。

1.1 材料本体抗剪试验

• 技术要点：专注于均质材料自身的剪切性能。

• 纯剪切试验：通过专门夹具（如双剪切、穿孔剪切夹具）使试样中心区域承受近乎纯剪应力状态。要点在于确保载荷对中，减少弯曲和扭转附加应力。适用于金属薄板、高分子片材等。

• 扭转试验：对圆柱形试样施加扭矩，在其横截面上产生连续的剪应力梯度。通过扭矩-转角曲线可计算剪切屈服强度、剪切模量（G）和剪切断裂强度。是获取材料本征剪切性能的经典方法。

1.2 界面结合抗剪试验

• 技术要点：评估两个结合面之间的粘结强度。

• 单搭接剪切试验：最常用的胶接接头测试方法，遵循ASTM D1002、ISO 4587等标准。要点包括胶层厚度控制（通常0.1-0.2mm）、搭接面积精确测量、载荷与胶层对中。结果以最大破坏载荷（N）和名义剪切强度（MPa，载荷除以搭接面积）表示。

• 压剪试验：用于测试脆性材料（如陶瓷、玻璃）与金属的封接强度，或混凝土结构的界面抗剪。试样在特定夹具中受压，使内部界面受剪。需严格控制加载垫块的几何形状和摩擦系数。

1.3 构件与连接件抗剪试验

• 技术要点：模拟工程结构中连接部件的实际受力状态。

• 螺栓连接抗剪试验：测定螺栓在垂直于其轴线方向载荷作用下的抗剪能力，依据ASTM F606、ISO 898-1等。要点包括试板厚度、孔径与螺栓配合精度（通常为间隙配合或紧配合）、加载速率以及端距、边距的标准化。

• 焊接接头抗剪试验：评估点焊、焊缝的剪切强度。如电阻点焊的剪切试验，需记录最大载荷和失效模式（界面失效、拔出失效等）。

1.4 土与岩土工抗剪试验

• 技术要点：测定土体、岩石或土工合成材料沿潜在破裂面的抗剪强度参数（粘聚力c、内摩擦角φ）。

• 直剪试验：试样在剪切盒中先施加法向应力，再水平推动下盒使试样在预定断面受剪。要点包括控制排水条件（快剪、固结快剪、慢剪）、剪切速率（慢剪通常为0.02-0.003 mm/min）和剪切位移直至残余强度。适用于土和土工格栅等。

• 三轴压缩试验：通过轴向加载圆柱试样，同时施加围压，可进行不同应力路径下的剪切，获取更全面的强度参数和应力-应变关系。要点包括试样饱和、孔隙水压力测量及固结控制。

2. 各行业检测范围的具体要求

2.1 航空航天与轨道交通

• 要求：极端严格。重点关注复合材料层合板的层间剪切强度（ILSS，常用短梁剪切法ASTM D2344）、蜂窝夹层结构的平面剪切和滚剪性能（ASTM C273）、高强度螺栓和铆钉的连接效率。试验需在高低温（-55℃至150℃或更高）、湿热老化等环境条件下进行。数据需极高的重复性和统计可靠性。

2.2 土木建筑工程

• 要求：侧重宏观构件与材料。混凝土本身的抗剪强度（如通过梁式试件或斜压剪试验）、钢筋-混凝土粘结滑移性能、后锚固植筋的抗剪性能（如依据JGJ 145）、砌体通缝抗剪强度（GB/T 50129）是重点。试验规模大，需使用大吨位液压伺服系统，并考虑长期荷载和疲劳效应。

2.3 微电子与封装

• 要求：微型化与高精度。用于评估芯片焊点（如BGA、C4）、引线键合、贴片胶的剪切强度（如依据JESD22-B117、MIL-STD-883）。采用精密的微力测试系统，力值范围常为0.1N至500N，位移分辨率达微米级。需精确控制刀头高度（距基底2-5μm）和加载速度（通常0.1-1 mm/s）。

2.4 地质与矿业工程

• 要求：尺度差异大，强调原位特性模拟。岩石结构面直剪试验（如ISRM建议方法）需使用大型剪力仪（试样可达500mm×500mm以上），并能施加高法向应力（数MPa至数十MPa）。需测量法向和切向位移，并关注峰值强度后的软化行为。土工试验强调模拟实际应力历史和排水条件。

2.5 生物医学工程

• 要求：特殊生物相容性与微环境。用于测试骨植入物（如髋关节柄）与骨水泥界面、牙科修复体粘结界面、生物组织粘合剂的剪切性能。常在模拟体液（如37℃ PBS溶液）环境中进行，试验速度需反映生理加载条件（通常较低），并符合ISO 7206、ASTM F1044等相关标准。

3. 检测仪器的原理和应用

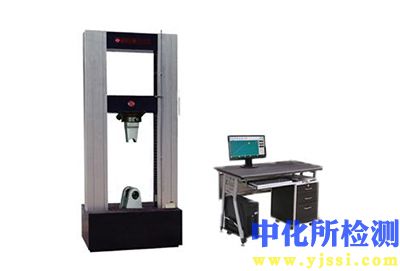

3.1 通用材料试验机

• 原理：基于伺服液压或电机驱动滚珠丝杠，对试样施加精确控制的拉伸或压缩载荷，通过适配不同夹具实现剪切测试。载荷传感器和位移传感器（或引伸计）实时测量力与位移。

• 应用：适用于绝大多数材料本体、界面和连接件的抗剪试验。通过更换夹具，可执行搭接剪切、压剪、短梁剪切等。高端系统可进行多轴和疲劳剪切测试。

3.2 专用剪切试验夹具

• 原理：

  • 双剪切/冲孔剪切夹具：将剪切区域限定在精确的几何形状内，产生接近均匀的剪应力状态。

  • Iosipescu剪切夹具：通过V型缺口梁试样，在缺口中心区域产生纯剪应力，结合数字图像相关（DIC）技术可精确测量剪切模量。

  • 岩石/土直剪仪：由上下刚性剪切盒、法向加载系统和水平剪切加载系统组成，可独立控制法向应力和剪切位移。

• 应用：提供标准化的、可重复的应力状态，是获取特定性能参数（如纯剪切强度、土体强度参数）的关键。

3.3 微力测试系统

• 原理：采用高分辨率电磁驱动或精密丝杠，配合微型载荷元（量程可低至0.001N）和光学位移传感器，实现微小力和位移的精确控制与测量。

• 应用：专门用于电子封装焊点、微机电系统（MEMS）结构、微小纤维、生物组织等微观尺度的剪切强度测试。

3.4 数据采集与处理系统

• 原理：以高速数据采集卡为核心，同步采集载荷、位移、应变（如通过应变片或DIC）乃至声发射信号。软件根据预设标准（如取峰值力的平均值、计算切线模量）自动分析数据。

• 应用：实时绘制应力-应变曲线，计算特征值，识别屈服点，并生成符合规范的测试报告。DIC技术的应用使得全场剪切应变分布的可视化成为可能，极大提升了分析精度。

关键参数控制：所有抗剪试验的核心在于确保剪切面的应力状态尽可能纯粹，并严格控制试验速率（通常金属材料为1-10 mm/min，胶粘剂为1-2 mm/min，土体则更慢）、环境温度湿度以及试样的制备与对中精度。失效模式的记录与分析（内聚破坏、界面破坏、混合破坏）与强度数据同等重要。
