当前位置：首页 > 材料检测 > 性能检测

腐蚀速率测定

发布时间：2026-01-14 15:13:10 点击数：2026-01-14 15:13:10 - 关键词：腐蚀速率测定

实验室拥有众多大型仪器及各类分析检测设备，研究所长期与各大企业、高校和科研院所保持合作伙伴关系，始终以科学研究为首任，以客户为中心，不断提高自身综合检测能力和水平，致力于成为全国科学材料研发领域服务平台。

立即咨询

网页字号：【大中小】 | 【打印】【关闭】微信扫一扫分享：

联系中析研究所

价格？周期？相关检测仪器？

想了解检测费用多少？

有哪些适合的检测项目？

检测服务流程是怎么样的呢？

点击咨询工程师

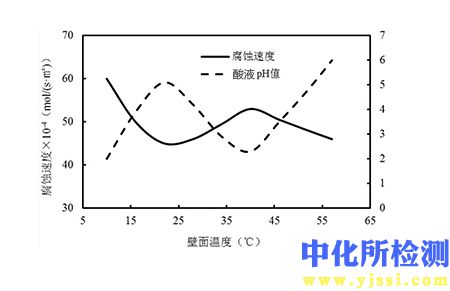

腐蚀速率测定技术详述

1. 检测项目分类及技术要点

腐蚀速率测定通常通过量化材料在特定环境中的质量损失、厚度减薄或电化学行为变化来实现。主要分为物理失重法、电化学测试法和无损检测法三大类。

1.1 物理失重法

技术原理与要点：
- 原理：通过测量试样在腐蚀前后质量的变化，计算单位时间、单位面积上的质量损失，进而推导平均腐蚀速率。这是最基础、最权威的基准方法。
- 试样制备：试样需精确测量初始尺寸、表面积，并清洁、脱脂、干燥后准确称重（精度至少0.1 mg）。
- 暴露试验：分为挂片法（现场暴露）和浸泡法（实验室模拟）。需严格控制环境参数（温度、介质成分、流速、充气状态、暴露时间）。
- 后处理：试验后，按标准（如ASTM G1）清除腐蚀产物。常用化学清洗（如用Clark’s溶液清洗钢，用铬酸清洗铝）或机械方法，需避免基体金属的二次损伤。
- 计算：
  - 腐蚀速率 $V_L = \frac{K \times \Delta W}{A \times T \times \rho}$
  - $V_L$ ：腐蚀深度速率（mm/a）； $\Delta W$ ：质量损失（g）； $A$ ：表面积（cm²）； $T$ ：暴露时间（h）； $\rho$ ：材料密度（g/cm³）； $K$ ：计算常数（如8.76×10⁴）。
  - 也可计算质量损失速率 $V_W = \frac{\Delta W}{A \times T}$ （g/(m²·h)）。
- 局限性：仅能获得整个暴露周期的平均速率，无法反映瞬时或局部腐蚀信息。

1.2 电化学测试法

技术原理与要点：
- 原理：基于金属/电解质界面电化学反应的动力学测量。通过施加小幅度电信号扰动，测量体系的电流、电位响应。
- 塔菲尔外推法：
  - 在动电位扫描中，于腐蚀电位附近（通常±250 mV）进行极化，从强极化区的极化曲线外推至腐蚀电位，获得腐蚀电流密度 $i_{corr}$ 。
  - 关键点：溶液需有足够的导电性；扫描速度宜慢（如0.167 mV/s）；仅适用于活化控制体系，不适用于存在浓差极化或电阻极高的体系。
  - 腐蚀速率 $V_L = \frac{i_{corr} \times M}{n \times F \times \rho}$ ，其中 $M$ 为摩尔质量， $n$ 为电子转移数， $F$ 为法拉第常数。
- 线性极化法（LPR）：
  - 在腐蚀电位附近（通常±10 mV）进行微极化，测量极化电阻 $R_p$ 。
  - $i_{corr} = \frac{B}{R_p}$ ，其中 $B$ 为斯特恩-盖里常数，需已知或通过实验测定。
  - 优点：快速、无损，适合在线监测。缺点：B值准确性影响结果；对溶液电阻敏感，常需进行溶液电阻补偿（IR补偿）。
- 电化学阻抗谱（EIS）：
  - 施加不同频率的小幅正弦波电位扰动，获得阻抗谱，通过等效电路拟合解析腐蚀机制与动力学参数，包括电荷转移电阻 $R_{ct}$ （与 $R_p$ 相关）。
  - 适用于高电阻体系，能区分控制步骤和界面过程。

1.3 无损检测法

技术原理与要点：
- 原理：不破坏构件，原位测量厚度减薄或缺陷。
- 超声波测厚法：
  - 利用超声波在材料中的传播时间测量剩余厚度。关键点是选择合适频率的探头（常用5-10 MHz），校准声速，确保耦合良好，并在腐蚀区域多点测量。
  - 腐蚀速率 = （初始厚度 - 剩余厚度）/ 暴露时间。
  - 适用于大型设备、管道的在线检测。
- 涡流检测法：
  - 适用于导电材料表面或近表面的腐蚀缺陷检测，对点蚀敏感。需根据材料电导率、探伤深度要求选择频率和探头。
- 激光扫描/三维形貌法：
  - 通过激光扫描获取腐蚀坑的三维形貌，精确计算局部腐蚀深度和体积损失。

2. 各行业检测范围的具体要求

2.1 石油、天然气与化工行业

范围：涵盖上游（井下管柱、集输管线）、中游（长输管道、储罐）、下游（炼化装置、反应器、换热器）。
具体要求：
- 介质：重点检测H₂S/CO₂腐蚀（酸性环境）、环烷酸腐蚀、氯化物应力腐蚀开裂（SCC）、微生物腐蚀。
- 标准：严格遵循NACE MR0175/ISO 15156（材料抗SSC要求）、API 571、API 579等。
- 方法：广泛采用挂片法（置于关键工艺段）和在线电化学监测（LPR、电化学噪声（EN）用于监测均匀腐蚀与局部腐蚀倾向）。高温高压环境需使用高压釜进行实验室模拟。要求定期进行智能清管器（PIG）检测与超声波C扫描，评估管线整体腐蚀状况。

2.2 电力行业（火电、核电）

范围：锅炉炉管、汽轮机叶片、凝汽器管、给水加热器、核电站一回路/二回路系统。
具体要求：
- 火电：重点关注水汽侧的氧腐蚀、二氧化碳腐蚀、苛性脆化，以及烟气侧的高温氧化、硫酸露点腐蚀。监测给水、炉水、蒸汽的氢电导率、溶解氧、pH、[Na⁺]、[Cl⁻]等是关键控制指标。
- 核电：对一回路冷却剂（含硼酸）对锆合金包壳、不锈钢/镍基合金的腐蚀，以及二回路流动加速腐蚀（FAC）有极高要求。需进行高温高压水循环回路试验，并严格遵循ASME BPVC Section XI的在线检测规定。
- 方法：常规挂片、在线腐蚀监测探头（电阻探针、电感探针用于监测厚度减薄）、蒸汽/凝结水氢表监测（通过测量腐蚀产生的氢气来间接监测系统腐蚀速率）。

2.3 海洋工程与船舶

范围：海上平台钢结构、海水管路系统、船体、压载舱、防腐涂层/阴极保护系统。
具体要求：
- 按腐蚀区带划分：大气区、飞溅区（腐蚀最严重）、潮差区、全浸区、海泥区，需分区测试。
- 必须考察海水的腐蚀性（盐度、温度、溶解氧、pH、生物活性）及交变载荷（腐蚀疲劳）的影响。
- 涂层性能评估需结合划痕实验、盐雾试验（如ASTM B117）、电化学阻抗谱（EIS） 评价其屏障性能和附着力。
- 阴极保护效果需监测保护电位（如钢在海水中的保护电位通常需低于-0.85 V vs. Ag/AgCl参比电极）。

2.4 基础设施与建筑

范围：钢筋混凝土结构（桥梁、建筑）、钢结构（场馆、输电塔）。
具体要求：
- 钢筋混凝土：核心是监测氯离子渗透（通过快速氯离子迁移系数法RCM或自然扩散法测定）和碳化深度（酚酞指示剂法），评估钢筋脱钝风险。
- 钢结构：关注大气腐蚀，根据ISO 9223标准，依据温湿度、SO₂含量、盐分等划分大气腐蚀性等级（C1-C5），进行户外大气暴露试验（如遵循ASTM G50）。
- 方法：常用半电池电位法测绘钢筋腐蚀电位图，线性极化法（使用嵌入式传感器或便携式探头）测量钢筋瞬时腐蚀速率，电阻探针监测大气腐蚀增量。

3. 检测仪器的原理和应用

3.1 电化学工作站

原理：集成了恒电位仪、恒电流仪和频率响应分析仪。通过控制工作电极（试样）与参比电极之间的电位，并测量对电极（辅助电极）流过的电流，实现各种电化学测试。
应用：实验室进行塔菲尔扫描、LPR、EIS、动电位再活化法（用于检测不锈钢敏化程度）、循环极化（评价点蚀/再钝化行为） 等。是腐蚀机理研究和缓蚀剂评价的核心设备。

3.2 多通道腐蚀监测仪

原理：集成LPR、电化学噪声（EN）、谐波分析、电阻/电感法（ER/EL） 等多种测量技术于一体。EN通过测量腐蚀电位和电流的自发波动，可区分均匀腐蚀、点蚀和SCC，且无需施加外部扰动。
应用：主要用于工业现场的在线/实时腐蚀监测。可安装在旁路或直接插入工艺设备，长期连续采集数据，用于评估工艺波动（如注剂、变温）对腐蚀的影响，实现预测性维护。
