光老化试验技术内容

1. 检测项目分类及技术要点

光老化试验旨在模拟材料在日光、紫外辐射等环境下的性能变化。主要检测项目可分为以下几类：

1.1 外观性能

• 颜色变化：使用色差计（如CIELAB标准）测量ΔE*值。根据ISO 105-A02或ASTM D2244，通常ΔE*>2.0可视为明显变色。

• 光泽度变化：按ASTM D523测量60°角光泽度，变化超过5个光泽单位视为显著。

• 表面形貌：观察龟裂、粉化、起泡等，按ISO 4628系列标准评级（如0级无缺陷，5级严重缺陷）。

1.2 机械性能

• 拉伸强度与断裂伸长率：按ISO 527或ASTM D638测试，记录保持率（老化后性能/初始性能×100%）。通常保持率低于80%视为显著退化。

• 冲击强度：按ISO 179进行摆锤冲击试验。

1.3 分子结构分析

• 傅里叶变换红外光谱（FTIR）：检测羰基指数（CI）增长，评估聚合物氧化程度。

• 凝胶渗透色谱（GPC）：分析分子量分布变化，判断链断裂或交联。

技术要点：

• 光谱匹配：光源光谱需与材料使用环境匹配。氙弧灯（过滤后）可模拟全光谱太阳光，UV荧光灯主攻紫外波段（如UVA-340灯管模拟295-365nm紫外光）。

• 辐照度控制：常用0.35-1.50 W/m² @ 340nm（依据ASTM G155），波动需控制在±10%以内。

• 黑标温度（BST）与箱体温度：BST通常设置于50-110°C（如ISO 4892-2规定65±3°C），箱体湿度范围10-80% RH，依材料使用环境调整。

• 周期设置：光暗周期、喷淋循环（如ISO 4892-2中102分钟光照+18分钟喷淋）需模拟实际干湿交替。

2. 各行业检测范围的具体要求

不同行业因使用环境差异，对光老化的要求侧重不同。

2.1 汽车行业

• 外部部件（涂料、塑料、橡胶）：多采用SAE J2527（氙弧）或SAE J2020（UV荧光）。测试时长通常为1000-2500小时（等效户外1-3年），辐照度0.55 W/m² @ 340nm，BST 70°C。

• 内饰材料：注重抗紫外变色，测试时长500-1500小时，需控制较低温度（BST 45-60°C）以避免热老化干扰。

2.2 建筑行业

• 高分子建材（门窗型材、防水卷材）：依据GB/T 16422.2（等同ISO 4892-2）或ASTM D4329。典型测试时长：PVC型材需4000小时以上（ΔE*≤3.0，拉伸强度保持率≥80%）。

• 外墙涂料：按ASTM D7869进行循环曝露，结合紫外、冷凝、冷冻阶段。

2.3 纺织品与户外装备

• 耐光色牢度：依据ISO 105-B02（氙弧）或AATCC TM16。等级评价采用蓝色羊毛标尺（1级最差，8级最优），商业要求通常≥4级。

• 抗拉强度保持率：户外用帆布、绳索等要求经3000小时曝露后保持率≥70%。

2.4 光伏行业

• 背板与封装材料：依据IEC 61215或UL 1703，进行紫外预处理试验（如15 kWh/m²，280-400nm），后续验证电绝缘与机械密封性能。

3. 检测仪器的原理和应用

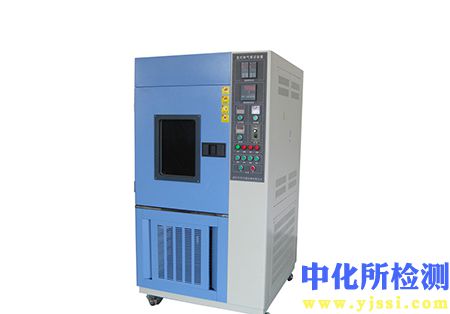

3.1 氙弧灯试验箱

• 原理：氙弧灯经光学过滤器（如日光过滤器、窗玻璃过滤器）裁剪光谱，使其匹配太阳光或透过玻璃的太阳光。通过反馈系统控制辐照度、温度、湿度。

• 应用：广泛用于汽车、涂料、塑料等行业全光谱模拟。设备符合ISO 4892-2、ASTM G155等标准。

3.2 紫外荧光灯试验箱

• 原理：采用荧光紫外灯管（如UVA-340、UVB-313），发射紫外波段强，通过调节灯管类型、温度、冷凝周期模拟老化。

• 应用：适用于对紫外敏感的材料快速筛选，如塑料、涂层。遵循ASTM G154、ISO 4892-3标准。

3.3 碳弧灯试验箱

• 原理：通过开放式火焰碳弧灯发光，光谱连续性较差，但历史标准（如JIS D0205）仍在使用。

• 应用：多见于日本工业标准及部分传统材料测试。

3.4 关键附属装置

• 辐照度计：窄带（如340nm或420nm）或宽带（300-400nm）传感器，用于实时监控与校准。

• 标准参考材料：如蓝羊毛标布、聚苯乙烯膜，用于验证设备一致性。

• 喷淋系统：模拟雨水侵蚀，喷淋水要求去离子化（电导率<5 μS/cm）。

仪器选择依据：

• 光谱相关性：氙弧灯适用于全光谱测试，紫外荧光灯侧重于紫外加速。

• 加速因子：通常紫外试验加速因子较高（如1年户外≈1000-1500小时实验室），但需通过实际相关性研究确认。

• 样品尺寸与形状：平板样品多用旋转鼓式试样架，三维部件需专用夹具。
