导电测试技术内容

1. 检测项目分类及技术要点

导电测试的核心是评估材料的电荷传输能力，主要分为以下几类：

1.1 电阻/电阻率测试

• 体电阻/体电阻率： 评估材料内部导电特性。技术要点在于确保电极与样品良好接触，消除接触电阻影响，并采用四探针法（对于均匀材料）或二探针法（配合特定电极）进行测量。需精确测量样品厚度与电极尺寸。

• 表面电阻/表面电阻率： 评估材料表面的漏电流能力。关键技术是使用平行电极或同心环电极（如ASTM D257标准），需严格控制环境温湿度，防止表面污染和静电干扰。

• 方块电阻： 用于评估薄膜或薄层材料的导电性能，是半导体、透明导电膜（ITO）等领域的核心参数。通常采用四探针法直接测得，计算时仅与探针间距相关，与薄膜厚度无关。

1.2 电导率测试

• 为电阻率的倒数，直接表征材料导电能力。对于各向异性材料（如石墨片、单向复合材料），需分别测量面内和贯穿厚度的电导率。

1.3 绝缘电阻测试

• 评估绝缘材料阻止电流通过的能力。通常在施加较高直流电压（如500V DC）下进行，测量流经试样的微弱泄漏电流（常为nA级）。技术要点包括充分的电极化时间（如60秒）、严格的样品清洁与干燥以及稳定的测试环境。

1.4 导通/连通性测试

• 定性或半定量验证电路通断、连接器性能、导电线路完整性等。通常设置一个较低的电阻阈值（如10Ω），测试结果以“通过/失败”表示。技术要点在于选择合适的测试电流以避免损伤敏感元件。

1.5 静电消散及静电屏蔽测试

• 静电消散： 评估材料将静电荷耗散至地的能力，通常通过测量电阻来间接表征（如ANSI/ESD S20.20标准中，耗散材料的表面电阻在10^5 ~ 10^9 Ω/sq）。

• 静电屏蔽： 评估材料对静电放电的屏蔽效能，通常采用特定夹具和网络分析仪或静电放电模拟器进行测试。

2. 各行业检测范围的具体要求

2.1 电子与半导体行业

• 晶圆与薄膜： 要求超高精度四探针系统测量微区方块电阻（范围10^-3 ~ 10^6 Ω/sq），空间分辨率达微米级。需在洁净环境中进行，并考虑温控。

• 印制电路板： 测试导通性、绝缘电阻（常要求 > 100 MΩ）及特定线路的电阻。需遵循IPC-TM-650等标准，使用专用测试夹具。

• 电磁屏蔽材料： 测试表面电阻（常要求 < 1 Ω/sq）和屏蔽效能（SE），频率范围覆盖MHz至GHz。

2.2 新能源与电池行业

• 电极材料（如石墨、磷酸铁锂）： 测试粉末或极片的体电阻率，通常将样品压制成片后使用四探针法。需在惰性气氛手套箱中进行以防止氧化。

• 集流体（铝箔/铜箔）： 测试电阻率，要求高精度微欧计，并考虑金属各向异性。

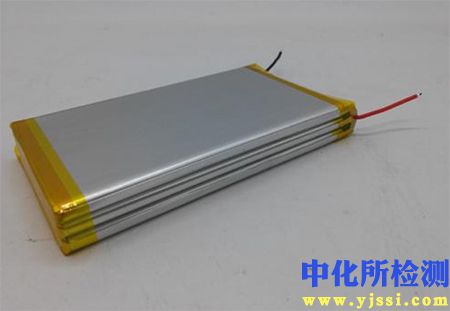

• 电池单体与模组： 进行直流内阻测试，使用大电流（可达数百安培）脉冲法，测量瞬间电压降计算内阻。

2.3 高分子与复合材料行业

• 导电/抗静电塑料： 测量表面电阻和体积电阻，范围广（10^3 ~ 10^16 Ω·cm）。严格遵循标准（如IEC 60093）规定的预处理条件（温湿度平衡）。

• 碳纤维复合材料： 区分测量面内与层间导电性，涉及低电阻测量，需使用开尔文四线法以消除引线电阻影响。

2.4 纺织品与柔性材料

• 导电织物/纱线： 测试线性电阻或表面电阻。技术难点在于电极与柔性材料的可重复接触，常使用条状电极或定制夹具，并规定标准压力。

2.5 金属材料行业

• 金属导体： 使用标准双臂或四臂电桥、涡流电导仪测量低电阻率（10^-8 ~ 10^-6 Ω·m）。需精确控制温度并进行温度系数校正。

2.6 航空航天与汽车

• 组件静电安全： 严格测试非金属部件的绝缘电阻和静电消散性能，符合如SAE J1645等行业特定标准。

• 连接器与线束： 进行毫欧级接触电阻测试，使用四线法，并可能包含振动、温湿循环后的稳定性测试。

3. 检测仪器的原理和应用

3.1 数字万用表/微欧计

• 原理： 采用恒流源法，通过向被测物施加已知的恒定直流电流（I），测量其两端产生的电压降（V），利用欧姆定律计算电阻（R=V/I）。微欧计通过四线（开尔文）法彻底消除测试线电阻影响。

• 应用： 适用于中等精度要求的导通性、中低电阻测试，微欧计专用于连接器、开关、继电器触点的接触电阻测量。

3.2 高阻计/绝缘电阻测试仪

• 原理： 采用“电压-电流”法，对被测物施加稳定的直流高压（通常50V至1000V），通过皮安计或静电计等精密器件测量流过的微弱泄漏电流，计算高阻值。内置保护端以消除表面漏电干扰。

• 应用： 专用于绝缘材料、介质、电缆绝缘层的绝缘电阻和体积/表面电阻率测试。

3.3 四探针电阻测试仪

• 原理： 四根探针等间距直线排列。外侧两根探针通入恒定直流电流（I），内侧两根探针测量由此产生的电压（V）。对于半无限大均匀样品，电阻率ρ = (2πS) * (V/I)，其中S为探针间距。该法完全排除了探针接触电阻的影响。

• 应用： 半导体晶圆、导电薄膜、导电涂层、石墨烯等薄膜材料的方块电阻和电阻率精确测量。

3.4 涡流电导仪

• 原理： 基于电磁感应。仪器探头内的线圈通入高频交变电流，在近端金属表面感生涡流，涡流产生的反磁场又影响线圈的阻抗。通过测量线圈阻抗变化，可非接触地推算出材料的电导率。

• 应用： 金属牌号分选、热处理状态评估、导电涂层厚度测量（非磁性基体上）以及航空航天用铝材电导率快速检测。

3.5 静电衰减测试仪

• 原理： 通过高压探头对样品表面充电，随后移除电荷源，利用场强计或感应电极监测样品表面电荷或电压衰减至某一百分比（如10%）所需的时间。

• 应用： 定量评估防护服、包装材料、输送带等产品的静电消散性能。

通用技术要点：
所有精密电阻测量均需考虑环境控制（温度、湿度）、样品制备（清洁、平整、尺寸精确）、电极选择（材质、尺寸、压力符合标准）、测试参数（电压、电流、充电时间选择适当，避免产生热效应或极化效应）以及仪器校准（使用标准电阻进行溯源）。
