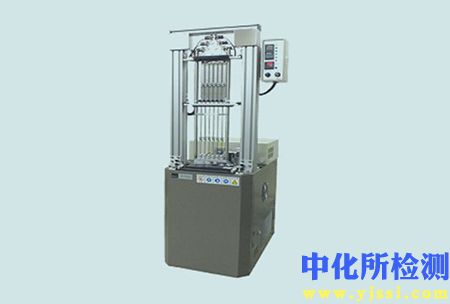

回缩试验

一、 检测项目分类及技术要点

回缩试验是一种评估高分子材料、弹性体、密封材料及某些金属在特定条件下变形回复能力的物理性能测试。其核心是测量试样在去除导致其变形的外力后，恢复原始尺寸或形状的程度与速率。主要分类及技术要点如下：

1. 压缩永久变形试验

   • 原理与要点：将标准试样置于压缩夹具中，在规定温度下保持规定形变率（通常为25%），持续一定时间。取出后，在标准实验室环境下（通常为23±2°C）放置规定恢复时间（通常为30分钟），测量其残余变形。

   • 关键参数：压缩率、试验温度（常为70°C、100°C、125°C、150°C等）、持续时间（常为24小时）、恢复时间。结果以原始形变量的百分比表示，百分比越低，弹性回复性越好。

   • 技术标准：常用ASTM D395、ISO 815、GB/T 7759。

2. 拉伸永久变形试验

   • 原理与要点：将哑铃状或环状试样拉伸至规定伸长率（如100%），在规定温度下保持规定时间。卸载后，测量其永久变形量。

   • 关键参数：拉伸伸长率、温度、持续时间、恢复条件。用于评估材料在拉伸状态下的抗永久形变能力。

   • 技术标准：参考ASTM D412、GB/T 528（结合老化试验）。

3. 热空气老化后的回缩性能（TR试验）

   • 原理与要点：专门用于电线电缆绝缘和护套材料。将试样拉伸至规定长度（通常原始长度的200%），在老化箱中经受规定温度和时间的热空气老化。老化后冷却，截断试样，测量其回缩长度。

   • 关键参数：老化温度（根据材料等级，如135°C、150°C）、老化时间（通常4小时或更长）、原始拉伸比。结果以回缩率表示，用于评估材料的热稳定性及交联程度。

   • 技术标准：IEC 60811-509、GB/T 2951.12。

4. 液态介质浸泡后的回缩性能（例如，油中回缩试验）

   • 原理与要点：将处于压缩或拉伸状态的试样浸入指定液体（如机油、燃油、化学试剂）中，在规定温度下保持一定时间。取出清洗后测量其性能变化，常用于评估密封材料耐介质性能。

   • 关键参数：介质类型、温度、浸泡时间、初始应变状态。

   • 技术标准：ASTM D471（液体浸泡对橡胶性能影响的测试方法）中常包含体积变化、硬度变化及尺寸变化的测量。

二、 各行业检测范围的具体要求

1. 橡胶制品行业（O型圈、密封件、减震元件）

   • 核心要求：压缩永久变形是评价密封材料耐久性和密封持久性的关键指标。要求材料在长期受压和高温工作环境下仍能保持良好回弹，防止泄漏。

   • 具体参数：根据应用场景（如汽车发动机、液压系统），试验温度从70°C至200°C以上，时间从24小时至1000小时不等。低压缩永久变形值（如<20%）是高品质密封材料的标志。

2. 电线电缆行业

   • 核心要求：热收缩试验（TR试验） 是考核交联聚乙烯（XLPE）、交联聚烯烃等绝缘和护套材料的重要项目。用于确保电缆在安装、运行受热后绝缘层不会过度收缩露出导体。

   • 具体参数：依据电缆标准（如UL、IEC、GB），常见要求为：老化后回缩率≤4%（对于薄绝缘）或更严格。试验温度通常为材料预期最高使用温度以上（如135±2°C），时间4小时。

3. 高分子材料与塑料行业

   • 核心要求：评估热塑性弹性体、软质PVC、聚氨酯等材料的形变恢复能力。关注其在高低温循环、应力松弛后的尺寸稳定性。

   • 具体参数：除标准压缩/拉伸永久变形外，可能涉及低温回缩试验（TR试验的变体），用于评价材料的结晶倾向或低温弹性。

4. 金属材料（弹簧、形状记忆合金）

   • 核心要求：评估弹簧材料的抗松弛性能或形状记忆合金的回复率。虽然不常称“回缩试验”，但原理相通（如应力松弛试验）。

   • 具体参数：在恒定应变下测量应力随时间/温度的衰减，或在去除约束后测量形状/角度回复的精确百分比。

三、 检测仪器的原理和应用

1. 压缩永久变形器

   • 原理：由平行钢板、限制器（spacer）和紧固螺栓组成。限制器厚度用于精确控制试样的压缩率（如厚度为试样原高的75%以实现25%压缩率）。将试样和夹具整体置于老化箱中进行试验。

   • 应用：专用于执行ASTM D395 Method B、ISO 815等标准。可多个试样同时测试，结构简单可靠。

2. 热空气老化试验箱

   • 原理：提供可控的、均匀的高温环境。采用电加热、强制空气循环系统，配备高精度温控器（波动度常需≤±1°C）。

   • 应用：为所有涉及高温状态的永久变形、热收缩试验提供恒温环境。是回缩试验的核心配套设备。

3. 拉力试验机（用于拉伸永久变形及TR试验试样制备）

   • 原理：通过伺服电机或液压系统提供精确的拉伸力与位移控制。

   • 应用：在TR试验中，用于将电缆绝缘试样精确拉伸至预定长度并固定。在拉伸永久变形试验中，用于施加并保持规定的拉伸应变。

4. 厚度计/测厚仪、长度测量仪（如光学投影仪、数字游标卡尺）

   • 原理：机械接触式或非接触式光学测量。

   • 应用：试验前后精确测量试样的厚度、长度或内径，以计算永久变形量或回缩率。测量精度直接影响结果准确性，通常要求分辨率至少0.01mm。

5. 液体恒温浴槽（用于液体介质试验）

   • 原理：通过加热器与循环泵，使试验液体（油、燃料等）保持在规定温度。

   • 应用：用于执行在液态介质中进行的压缩或拉伸永久变形试验，模拟材料接触油类等环境。

总结：回缩试验通过模拟材料在实际使用中经受的压缩、拉伸、热及化学环境，量化其弹性保持率和尺寸稳定性。选择正确的试验类型、严格遵循标准规定的试样尺寸、温度、时间和形变率等参数，并使用经校准的专用仪器，是获得可靠、可比数据的关键。该系列测试对产品的质量控制、材料研发和服役寿命预测具有不可替代的价值。
