循环腐蚀试验技术内容

1. 检测项目分类及技术要点

循环腐蚀试验是一种比传统恒定盐雾试验更具破坏性的加速腐蚀试验方法，它通过模拟自然环境中的干湿交替、温度湿度变化、盐雾沉降、静置、低温等多种条件，在一个循环周期内依次或组合进行，以更真实地加速材料或涂层的腐蚀失效过程。其主要检测项目及技术要点如下：

1.1 盐雾/干燥/湿热循环试验

• 技术要点：在一个典型循环中（如24小时），样品依次经历盐雾喷洒、恒定温湿度干燥和高温高湿（如恒定湿热或冷凝）阶段。

• 核心参数：

  • 盐雾阶段：NaCl溶液浓度（常用5%±1%）、pH值（6.5-7.2）、沉降率（1.0-2.0 ml/80cm²·h）、箱体温度（通常35℃±2℃）、持续时间（如2-4小时）。

  • 干燥阶段：箱体温度（如60℃±2℃）、相对湿度（<30% RH）、持续时间（如2-4小时），实现样品表面水分的完全蒸发和盐分结晶。

  • 湿热阶段：温度（如50℃±2℃）、相对湿度（>95% RH）、持续时间（如2-4小时），模拟高湿环境下的腐蚀与渗透。

• 评价要点：观察并记录腐蚀产物（红锈、白锈）的形态、面积、评级、起泡程度、附着力损失、划痕扩蚀等。

1.2 循环浸润腐蚀试验（Prohesion或CCT-A）

• 技术要点：常用于工业防护涂层评价，采用稀电解液（如0.05% NaCl + 0.35% (NH₄)₂SO₄）喷雾，并与干燥阶段交替进行。其特点是喷雾时间短（如1小时）、干燥时间长（如1小时），强调干湿交替的频率。

• 核心参数：电解液成分与浓度、喷雾压力与方式、干燥条件（常为室温或35℃）、循环周期（通常为1小时喷/1小时干）。

• 评价要点：重点关注涂层起泡、丝状腐蚀、基材腐蚀以及腐蚀导致的力学性能下降。

1.3 盐水浸渍/干燥循环试验

• 技术要点：将样品直接浸入盐水溶液中，然后取出进行干燥或湿热贮存，循环进行。常用于汽车零部件、紧固件等。

• 核心参数：盐水浓度（3-5% NaCl）、浸渍温度与时间（如室温下10分钟）、干燥条件（如60℃，相对湿度<30%，时间>4小时）。

• 评价要点：腐蚀深度、质量损失、螺纹咬合性能、功能性失效。

1.4 多环境因子复合循环试验（如GM 9540P, VOLVO VCS 1027,1499）

• 技术要点：在单个试验周期内整合盐雾、干燥、湿热、低温静置、常温静置等多种环境应力，以模拟更复杂的户外暴露或车辆使用环境。

• 核心参数：循环设计高度复杂，周期通常长达24小时或一周。例如，一个循环可能包括：盐雾（喷盐水或人造海水）→ 干燥 → 湿热 → 低温静置（如-20℃）→ 常温静置。

• 评价要点：综合性的外观、结构和功能评价，尤其注重缝隙腐蚀、电偶腐蚀及材料兼容性。

2. 各行业检测范围的具体要求

循环腐蚀试验的具体实施标准和要求因行业和产品类型而异。

2.1 汽车工业

• 车身与底盘件：广泛采用GMW 14872、VW PV 1210、SAE J2334、Ford CETP 00.00-L-467等标准。试验强调模拟冬季道路防冰盐环境和温湿循环，典型循环包括盐雾、湿度、干燥和常温静置阶段，总试验时间通常为80-120个循环（相当于数年野外暴露）。

• 电子电气部件：遵循ISO 16750-4、VW 80000等。除盐雾腐蚀外，更关注因温湿度变化导致的电气性能退化、绝缘电阻下降、短路等。试验中常包含通电负载循环。

• 紧固件与金属处理件：常用ISO 9227（NSS, AASS, CASS的循环版本）、DIN 50021等。评价镀层（如锌、锌铝）的耐蚀性，重点关注白锈、红锈出现时间及腐蚀产物对装配的影响。

2.2 航空航天

• 标准依据：主要遵循ASTM G85（特别是A5-酸化盐雾循环和A3-海水酸化循环湿干燥湿润试验）、MIL-STD-810G方法509.6。标准极为严苛，常使用酸化的人造海水（如Harrison溶液）以模拟海洋和工业大气环境。

• 检测范围：针对高强度铝合金、镁合金、钛合金及复合材料的结构件、紧固系统。重点评估应力腐蚀开裂（SCC）、电偶腐蚀、涂层系统的防护性能及腐蚀对疲劳强度的影响。

2.3 建筑材料与防护涂层

• 标准依据：ISO 12944-6（钢结构防护涂层）、ASTM D5894（循环UV/盐雾/冷凝）、ISO 11997-1/2（循环腐蚀与人工老化复合试验）。

• 检测范围：评估建筑用钢材、铝材表面涂层（油漆、粉末涂层、阳极氧化）的耐腐蚀性。试验设计侧重于模拟紫外线降解与腐蚀的协同作用，评价指标包括划痕扩蚀（<2mm为佳）、起泡等级（通常要求≥8，无起泡）、附着力保持率、颜色和光泽变化。

2.4 电子电工与通讯设备

• 标准依据：IEC 60068-2-11 (Ka)， IEC 60068-2-52 (试验Kb)， 以及行业标准如Telcordia GR-63-CORE。

• 检测范围：针对户外机柜、基站设备、连接器、PCB等。要求设备在经历盐雾腐蚀和温湿度循环后，外壳防护等级（IP等级）不降低，金属结构无严重腐蚀，电气连接可靠，无因腐蚀导致的绝缘故障。

3. 检测仪器的原理和应用

3.1 试验箱体结构原理

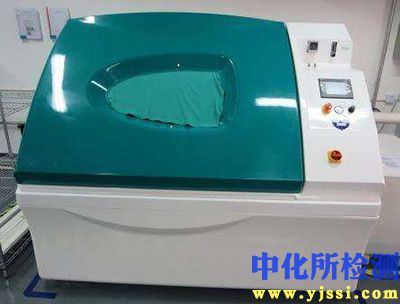

循环腐蚀试验箱是一个集成了盐雾、温湿度控制、干燥、低温等多功能的环境模拟舱。其核心系统包括：

• 箱体与加热系统：内胆通常由耐腐蚀的PP、PVC或玻璃钢制成，外壁为钢制覆层。采用不锈钢或钛合金电加热器，配合PID控制器实现精确温控。

• 盐雾发生系统：采用文丘里原理或塔式喷雾系统。压缩空气经过净化、加湿、加热后，通过喷嘴将盐溶液雾化，并通过饱和塔确保雾化气体湿度饱和，避免溶液浓度变化。盐雾沉降量通过调节气压、喷雾塔高度和收集器数量进行控制。

• 温湿度控制系统：通过正规的加热器、制冷压缩机（通常为机械式或液氮辅助）以及超声波/蒸汽加湿器，实现对箱内温湿度的快速、精确编程控制。制冷系统需满足从高温（如80℃）到低温（如-20℃）的快速切换要求。

• 干燥空气系统：正规的鼓风系统，将经过加热和除湿（通过分子筛或制冷除湿）的空气通入箱内，实现低湿度的干燥环境。

3.2 核心控制与测量技术

• 多通道可编程控制器：核心是具备多段程序编辑功能的PLC或专用工业控制器，可精确设定每个阶段的温度、湿度、时间、喷雾开关等参数，并实现自动循环。

• 传感器：

  • 温度：高精度铂电阻（Pt100）。

  • 湿度：通常采用电容式高分子薄膜湿度传感器，测量范围10%至98% RH，精度±1-2% RH。

  • 盐雾沉降量：使用标准漏斗式收集器（面积80 cm²），通过测量单位时间内收集的溶液体积（ml）来计算，确保在1.0-2.0 ml/80cm²·h范围内。

3.3 应用与校准

• 应用流程：样品按要求制备（清洁、划痕）和放置（通常与垂直方向成15°-30°角）。试验溶液严格按标准配制（如ASTM D1141人造海水或特定配比电解液）。试验期间定期检查箱体运行参数（温度、湿度、沉降率、溶液pH值与浓度）。

• 校准与验证：依据ASTM E691或ISO/IEC 17025进行设备性能验证。关键校准项目包括：温度均匀性与波动度（如±2℃以内）、湿度精度、盐雾沉降率的均匀性与稳定性、喷雾溶液的pH值与浓度。校准周期通常为6个月至1年。

• 辅助设备：常与电化学阻抗谱（EIS）仪、扫描电子显微镜（SEM）/能谱仪（EDS）、光泽仪、测厚仪、附着力测试仪等联用，以进行更深入的失效机理分析。
