液体冲击试验详细技术内容

液体冲击试验，又称浸渍试验、热冲击试验或温度快速变化试验，是评估材料、元器件、设备及结构在遭受温度急剧变化时，因热膨胀系数差异产生热应力，以及液体介质渗透引发的物理与化学性能变化的可靠性测试方法。

1. 检测项目分类及技术要点

液体冲击试验的核心在于模拟极端温度骤变环境，主要可分为以下几类：

• 1.1 按介质分类

  • 液体-液体冲击： 最常见类型。样品在两个装有不同温度液体的槽体间快速转移。高温槽介质通常为硅油或特定高温流体（可达+200°C以上），低温槽介质可为冰水混合物（0°C）、特定低温液体（如乙二醇水溶液，可达-65°C）或液氮（-196°C，需特殊防护）。技术要点在于转移速度，通常要求≤10秒，以确保证样品承受急剧的温度变化率。

  • 气体-液体冲击： 样品在高温箱（或常温环境）与低温液体槽之间转移。此方法温差极限更大，但热交换速率和应力条件与液体-液体冲击有所不同。

• 1.2 按试验目的分类

  • 密封性检测： 评估封装器件（如半导体芯片、传感器、连接器）的密封完整性。样品经高温液体浸泡后迅速转入低温液体，内部空气收缩形成负压，若存在泄漏通道，液体会被吸入内部。试验后常辅以检漏（如氟油气泡法、氦质谱检漏）或电气性能测试判定失效。技术要点包括浸泡深度、压力、停留时间（通常5-30秒）及循环次数。

  • 耐热应力与结构完整性检测： 评估材料层间结合力、陶瓷基板/元件的微裂纹、焊接点疲劳、PCB镀通孔（PTH）完整性等。因不同材料热膨胀系数（CTE）不匹配，剧烈温变产生循环应力导致失效。技术要点在于控制温度极值、转换时间、循环次数（通常数十至数百次），并规定详细的中间检测程序。

  • 涂层与表面处理评估： 检测油漆、镀层、封装材料在热冲击下的附着力、脆化、起泡、龟裂等现象。技术要点包括试验前后附着力对比测试、外观显微检查。

• 1.3 关键通用技术参数与控制要点

  • 温度范围： 依据产品规范确定，常见范围如-65°C ~ +150°C，极端情况可达-196°C ~ +300°C。

  • 转换时间（Transfer Time）： 样品从高温介质中心移动到低温介质中心所需时间，是核心参数，直接影响温变速率。标准要求通常≤10秒，严酷等级要求≤5秒。

  • 驻留时间（Dwell Time）： 样品在极端温度下保持的时间，需确保样品整体达到温度稳定。通常为2-10分钟，或根据样品热容量确定。

  • 循环次数： 根据预期寿命或加速因子模型确定，可从数次到上千次。

  • 介质兼容性： 试验液体不得与样品发生不必要的化学反应或污染。硅油因其化学惰性、宽温域和稳定性被广泛采用。

2. 各行业检测范围的具体要求

不同行业标准对液体冲击试验的条件、严酷度和接受准则有明确规定。

• 2.1 电子与半导体行业

  • 军用与航天电子： 遵循MIL-STD-883（方法1011）、MIL-STD-750、MIL-STD-202等。条件严酷，例如方法1011.9条件C要求0°C至100°C液体-液体冲击，转换时间≤10秒，驻留时间≥2分钟，进行15次循环。失效判据包括电气参数漂移、密封失效（检漏率超过阈值）。

  • 汽车电子： 遵循AEC-Q100/Q101（针对芯片与分立器件）、ISO 16750等。AEC-Q100要求进行液-液冲击（条件JEDEC JESD22-B106），如-55°C至+125°C，转换时间≤10秒，进行500或1000次循环。重点关注焊球/焊点开裂、芯片开裂。

  • 消费电子与基础标准： 参考JEDEC标准（如JESD22-B106）、IEC 60068-2-14等。提供不同严酷等级的组合（如0/+100°C， -10/+85°C等），供产品规格选用。

• 2.2 光电与显示行业

  • LED器件： 遵循JESD22-A106、LM-80等。用于评估LED封装材料（环氧树脂、硅胶）与芯片、引线框架间的热匹配性，预防脱层、金线断裂导致的早期光衰或死灯。

  • 液晶显示模块（LCM）： 评估各向异性导电胶（ACF）连接可靠性、偏光片与玻璃基板的粘接力。

• 2.3 材料与涂层行业

  • 航空航天复合材料： 评估碳纤维增强聚合物（CFRP）等在经历高空低温与发动机高温循环后的层间剥离性能。

  • 特种涂层： 如用于高温部件的热障涂层（TBC），需测试在剧烈冷热交变下的抗剥落能力。

• 2.4 其他行业

  • 金属热处理质量评估： 通过液体冲击（淬火）检测淬火工艺不当导致的微裂纹。

  • 陶瓷与玻璃制品： 检测其抗热震性能，如炊具、实验室器皿。

3. 检测仪器的原理和应用

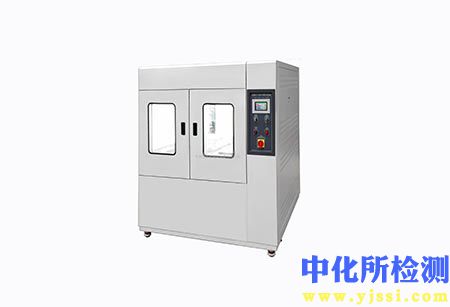

液体冲击试验机是实现上述试验的核心设备。

• 3.1 基本结构与原理
  典型设备由高温槽体、低温槽体、提升/转移机构、控制系统及安全防护装置组成。

  • 槽体： 均配备高性能加热器/制冷机组（机械压缩或液氮注入式）、强力搅拌器（确保槽内温度均匀性±1°C以内）和精密温度传感器（如PT100）。

  • 转移机构： 通常采用气动或伺服电机驱动的提升篮架，确保样品在两槽间快速、平稳、可重复地移动。篮架设计需考虑液体阻力最小化和介质快速排空。

  • 控制系统： 基于PLC或工业计算机，实现温度设定、驻留时间、转换时间、循环次数的精确编程与自动运行。实时记录温度曲线和转换时间。

• 3.2 关键性能指标

  • 温度范围与稳定性： 设备能力需覆盖标准要求的极值。

  • 转换时间： 机械设计的关键指标，高端设备可达3-5秒。

  • 槽体容量与负载能力： 决定可测试样品的尺寸与重量。

  • 介质过滤与冷却系统： 长期运行需保持介质清洁，制冷系统需能补偿样品带入的热量/冷量，快速恢复槽温。

• 3.3 特殊类型仪器

  • 两槽式自动冲击机： 标准配置，两个独立温控槽，篮架水平或垂直移动。

  • 三槽式冲击机： 增加一个常温清洗/干燥槽，用于去除样品表面残留的试验液体，防止交叉污染。

  • 手动冲击装置： 适用于研发或小批量测试，依靠人工转移，转换时间可控性较差，但成本低。

• 3.4 辅助检测与失效分析设备
  试验本身不直接得出定量性能数据，需结合以下设备进行失效判定：

  • 密封性检测仪： 氦质谱检漏仪（灵敏度最高）、氟油气泡检漏设备。

  • 无损检测设备： X射线检测仪（观察内部裂纹、空洞）、C模式扫描声学显微镜（CSAM，检测塑封器件分层、空洞）。

  • 微观结构分析设备： 扫描电子显微镜（SEM）、能谱仪（EDS）用于分析失效断口形貌与成分。

  • 电气性能测试设备： 参数分析仪、示波器等，用于试验前后电性能对比。

液体冲击试验作为一种强应力的加速寿命测试，其严酷条件旨在快速暴露设计、材料或工艺中的潜在缺陷，为产品在极端温度环境下的可靠性提供关键验证数据。具体试验条件的制定必须严格依据相关产品标准，并充分考虑其实际应用环境。
