水蒸气透过率检测技术

水蒸气透过率（Water Vapor Transmission Rate, WVTR）是衡量材料对水蒸气阻隔性能的关键指标，指在特定温湿度条件下，单位时间内透过单位面积材料的水蒸气质量。其标准单位通常为 g/(m²·day) 或 g/(m²·24h)。

1. 检测项目分类及技术要点

水蒸气透过率检测主要可分为以下三类，其技术要点各有侧重：

• 1.1 杯式法（重量法）

  • 原理：将试样密封在装有干燥剂（或水）的透湿杯口，置于恒定温湿度的测试环境中。通过定期测量透湿杯（或盛水杯）的重量变化，计算WVTR。

  • 技术要点：

    • 分类：分为增重法（杯内放干燥剂，测水蒸气透入增重）和减重法（杯内放蒸馏水，测水蒸气透出减重）。

    • 标准：广泛遵循GB/T 1037、ASTM E96、ISO 2528等标准。

    • 关键控制：确保杯口密封绝对可靠，无侧漏；测试环境温湿度控制精度高（通常温度±0.5℃，湿度±2%RH）；称量天平精度需达到0.1mg；试样应平整、无缺陷。

    • 特点：设备简单，成本较低，是基础仲裁方法。但测试周期长（通常数天至数周），对高阻隔材料灵敏度有限，人工操作误差影响大。

• 1.2 红外传感器法（电解传感器法亦可归为此类动态测量法）

  • 原理：将试样密封在测试腔中间，将测试腔分为上、下两部分。干燥的载气（氮气）在试样的一侧流动，另一侧为一定湿度的氮气。水蒸气透过试样被干燥载气携带至红外传感器（或电解传感器），传感器输出信号与水蒸气浓度成正比，经计算得到WVTR。

  • 技术要点：

    • 标准：遵循ASTM F1249、ISO 15106-2、GB/T 26253（针对红外法）等。

    • 关键控制：载气流速需精确稳定；传感器需定期校准；测试腔温湿度控制需高精度；对试样的密封要求高，多采用金属夹具与密封圈压紧密封。

    • 特点：测试速度快（通常数小时），自动化程度高，数据重复性好，适用于高、中、低各类阻隔材料。是目前主流的检测方法。

• 1.3 湿度传感器法

  • 原理：试样将测试腔分隔为干腔和湿腔。湿腔维持高湿度（如90%RH或100%RH），干腔初始为低湿度。水蒸气透过试样导致干腔湿度上升，通过高精度湿度传感器监测干腔湿度随时间的变化率，计算得出WVTR。

  • 技术要点：

    • 标准：遵循ISO 15106-1、DIN 53122-2等。

    • 关键控制：湿度传感器的精度、响应速度和稳定性是关键；需防止测试腔内结露；对密封性要求极高。

    • 特点：测试精度高，尤其适合高阻隔材料；但测试周期相对红外法可能稍长，对传感器性能依赖性强。

2. 各行业检测范围的具体要求

不同行业对包装材料的阻湿要求差异显著，检测条件（温度、湿度梯度）和判定标准必须符合相应产品标准。

• 食品与药品包装：

  • 要求：防止内容物受潮变质或干燥失水，确保保质期。是应用最广泛的领域。

  • 具体范围：

    • 膨化食品、油炸食品：要求极高阻隔，常用铝箔复合材料，WVTR要求常低于 0.5 g/(m²·day)（38℃, 90%RH）。

    • 饼干、烘焙食品：要求高阻隔，WVTR通常要求 1-5 g/(m²·day)。

    • 奶粉、茶叶：要求高阻隔防潮，WVTR要求常低于 2 g/(m²·day)。

    • 药品泡罩包装（铝塑板）：要求极高阻隔，WVTR可低至 0.1 g/(m²·day) 以下，检测多采用红外法或湿度传感器法。

  • 测试条件：常参考ASTM E96或产品标准，如 38℃±0.5℃，90%±2%RH 是常见严苛条件；常温（23℃或25℃）不同湿度梯度也常用。

• 电子元器件与光电产品包装：

  • 要求：防止水蒸气引发电化学腐蚀、元器件失效。要求极为严苛。

  • 具体范围：

    • 集成电路（IC）、液晶显示器（LCD）：防潮包装袋（MBB）的WVTR要求极低，通常需达到 <0.02 g/(m²·day)（40℃, 90%RH），甚至 <0.005 g/(m²·day)。常用铝塑复合膜、镀氧化硅（SiOx）或氧化铝（AlOx）的高阻隔薄膜。

    • 测试标准：常遵循MIL-STD-883、IEC 60749或J-STD-033B中关于防潮包装的规定，测试条件多为加速条件（如60℃, 90%RH）。

• 建材与纺织品：

  • 要求：评估建筑防水透气膜（如屋面、墙体）、防水透湿织物（如户外服装）的性能，关注水蒸气透过性与液态水阻隔性的平衡。

  • 具体范围：

    • 建筑用塑料薄膜：依据GB/T 17146或ASTM E96，测试其作为蒸汽阻隔层或透气层的性能。

    • 纺织品：常用“透湿杯法”测试，标准如GB/T 12704（纺织品 透湿性试验方法），条件多为23℃或38℃，50%RH到90%RH的梯度。

  • 特点：更注重材料在实际使用温湿度条件下的透气舒适性或防潮结露性能。

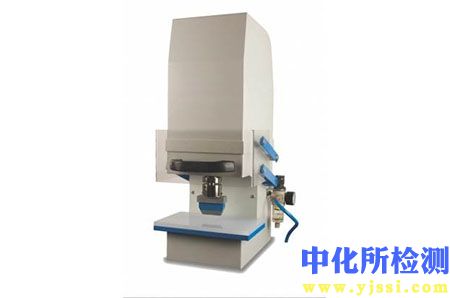

3. 检测仪器的原理和应用

现代主流检测仪器主要基于红外传感器法和湿度传感器法原理。

• 3.1 红外传感器法仪器

  • 工作原理：仪器内部集成精密温控腔体、质量流量控制器、红外线检测器（NDIR）。试样将测试腔分为上、下腔。下腔通入干燥氮气作为载气，上腔为特定湿度的氮气（或空气）。水蒸气从上腔透过试样进入下腔的干燥载气中，被载气携带至红外检测池。红外光源发出的红外线被水蒸气选择性吸收，检测器测得的信号衰减量与载气中水蒸气浓度（即透过试样的水蒸气量）成正比，仪器通过计算直接得出WVTR。

  • 应用：适用于塑料薄膜、复合膜、片材、高阻隔材料、太阳能背板、药品包装、食品包装等几乎所有领域的材料测试。因其测试速度快、精度高、重复性好，已成为研发、质控和检测实验室的主力设备。可进行多腔同时测试，提升效率。

• 3.2 湿度传感器法仪器

  • 工作原理：测试腔被试样分为湿度固定的湿腔和初始为低湿的干腔。干腔内装有高精度、快响应的相对湿度传感器。测试开始后，水蒸气从湿腔透过试样进入干腔，导致干腔湿度线性上升。仪器实时监测干腔湿度随时间的变化率，结合腔体体积、试样面积等参数，通过数学模型计算WVTR。

  • 应用：特别适合测试极高阻隔性材料，如铝箔复合材料、镀氧化硅薄膜、玻璃基板封装材料、OLED屏障材料、药品泡罩等。因其对低透过率有更好的分辨率和准确性，常作为高阻隔材料检测的权威方法。

• 3.3 仪器选择与校准

  • 选择依据：需根据测试材料阻隔范围、测试效率要求、标准符合性及预算综合选择。红外法通用性更强，湿度传感器法在高阻隔领域优势明显。

  • 校准与验证：所有仪器均需定期进行计量校准。通常使用有证标准膜进行验证。标准膜是经过国家计量机构标定、具有已知且稳定WVTR值的薄膜，用于验证仪器测试结果的准确性，是确保数据可靠性的关键环节。测试环境温湿度的定期校准同样至关重要。
