形貌分析技术内容

形貌分析是通过一系列技术手段，对材料或物体表面的微观几何结构（包括起伏、纹理、粗糙度、三维轮廓、缺陷、尺寸等）进行定性和定量表征的过程。其核心目标是获取表面空间形貌的精确信息，为材料性能研究、工艺优化、质量控制及失效分析提供关键数据支撑。

一、 检测项目分类及技术要点

形貌分析主要可分为二维轮廓分析、三维形貌分析和表面粗糙度分析三大类。

1. 二维轮廓分析

   • 检测项目：线粗糙度（Ra, Rz, Rq等）、轮廓高度、轮廓间距、轮廓斜率、微观不平度、台阶高度、膜厚（剖面）、刻槽深度、几何尺寸（如线宽、角度）。

   • 技术要点：

     • 基准线确定：采用最小二乘法中线或评定轮廓的算术平均中线作为基准，是计算所有粗糙度参数的基础。

     • 滤波处理：应用高斯滤波器或样条滤波器分离轮廓中的粗糙度成分（短波）、波纹度成分（中波）和形状成分（长波）。根据ISO 16610系列标准，正确选择滤波截止波长（λc, λs）至关重要。

     • 参数计算：依据ISO 4287、ISO 4288等标准，计算轮廓算术平均偏差Ra、轮廓最大高度Rz、轮廓均方根偏差Rq等参数。测量长度至少包含5个取样长度。

2. 三维形貌分析

   • 检测项目：三维表面形貌重构、三维粗糙度参数（Sa, Sq, Sz等）、表面积比、界面面积比、体积参数（材料体积、空隙体积）、峰顶密度、纹理方向性、缺陷统计与分布。

   • 技术要点：

     • 数据完整性：需获取X、Y方向上的高密度网格点高度数据（Z值），确保数据点间距（分辨率）足以分辨感兴趣的最小特征。

     • 形式去除与滤波：通过多项式拟合或平面拟合去除样品倾斜等形状误差，并应用三维高斯滤波（ISO 25178-2）分离表面空间频率成分。

     • 参数计算与可视化：依据ISO 25178系列标准，计算三维算术平均高度Sa、三维均方根高度Sq、十点高度Sz、功能体积参数（如核心材料体积Vmc）等。三维等高线图、伪彩色图、三维渲染图是重要的可视化手段。

3. 表面粗糙度分析

   • 此项目贯穿于二维和三维分析中，但作为独立关注点，其技术要点包括：

     • 参数体系选择：根据功能需求选择合适的参数。振幅参数（Ra, Sa）描述总体高度变化；间距参数（RSm）描述周期性；混合参数（RΔq）描述斜率；功能参数（Rk, Mr1, Mr2）基于轴承面积曲线，与耐磨、密封性能直接相关。

     • 测量方向：对于各向异性表面，测量方向必须明确并标准化（通常垂直于主要加工纹理方向）。

     • 统计可靠性：在表面不同位置进行多次测量，以平均值和标准差来表征整体表面状态，避免局部偶然特征的干扰。

二、 各行业检测范围的具体要求

1. 精密机械与汽车制造：

   • 范围：轴、缸套、齿轮啮合面、密封面、凸轮、导轨、轴承滚道。

   • 要求：粗糙度Ra范围通常在0.1 μm 至 1.6 μm之间，要求严格控制峰谷高度以保证配合稳定性、耐磨性和密封性。对功能参数Rk系列应用广泛。齿轮齿面还需分析微观形貌与润滑膜形成的关系。

2. 半导体与微电子：

   • 范围：晶圆表面、化学机械抛光（CMP）后表面、薄膜台阶覆盖、光刻胶轮廓、TSV（硅通孔）深度、MEMS结构三维形貌。

   • 要求：纳米级甚至亚纳米级粗糙度测量（Ra < 1 nm），台阶高度测量精度需达纳米级。要求仪器具有高垂直分辨率（<0.1 nm）和极低的噪声水平。对三维形貌的保真度要求极高，避免探针或光学衍射带来的假象。

3. 光学与光伏：

   • 范围：镜头、反射镜、模具、增透/反射薄膜表面、太阳能电池纹理化表面、透明基板。

   • 要求：超光滑表面（Ra < 0.5 nm）需评估表面散射和损耗。纹理化表面需分析金字塔或坑的几何尺寸、分布密度和纵横比，以优化陷光效应。对透明材料和薄膜需采用非接触、无损伤测量。

4. 生物医疗与材料科学：

   • 范围：人工关节表面、牙种植体表面、生物涂层、功能化材料表面、薄膜材料、复合材料断面。

   • 要求：重点关注三维形貌参数如Sa、Sdr（界面面积比）与细胞粘附、生物相容性的关联。对多孔、不规则表面需大范围拼接测量。研究磨损、腐蚀前后形貌变化，分析磨损机理。

5. 增材制造（3D打印）：

   • 范围：打印件上表面、侧表面、支撑接触面、熔池形貌、粉末颗粒度。

   • 要求：测量范围大，需兼顾宏观轮廓和微观粗糙度。分析独特的“台阶效应”形貌、未熔合缺陷、球化现象。要求仪器能处理高陡坡、悬垂特征，三维参数Sq、Sz是评价表面质量的关键指标。

三、 检测仪器的原理和应用

1. 接触式轮廓仪/探针式表面轮廓仪

   • 原理：金刚石探针（尖端半径通常为2 μm或5 μm）以恒定微力（通常0.5-10 mN）划过样品表面，其垂直位移通过电感、光电或激光干涉传感器转换为电信号，记录为二维轮廓曲线。三维形貌通过二维轮廓线密集扫描拼接获得。

   • 应用：适用于大多数固体材料，尤其擅长测量台阶高度、膜厚、几何尺寸和二维粗糙度。是机械行业实验室和在线检测的基准方法。对柔软、易损伤材料有划伤风险。

2. 白光干涉仪/相移干涉显微镜

   • 原理：基于迈克逊或米劳干涉原理。宽带白光光源产生的干涉条纹，仅在零光程差附近出现。通过垂直扫描样品，探测器记录每个像素点的干涉信号强度随扫描位置的变化，利用算法（如重心法、包络检测法、相移算法）精确确定最大干涉信号对应的位置，从而重建整个视场的三维形貌。

   • 应用：非接触、高速、高垂直分辨率（可达0.01 nm）。广泛应用于半导体、光学薄膜、MEMS、光滑/超光滑表面、透明材料等的三维形貌测量。对大粗糙度或高陡坡表面存在测量局限。

3. 原子力显微镜

   • 原理：利用对探针尖端（曲率半径可达纳米级）与样品表面之间极微弱的原子间相互作用力（斥力、吸引力等）进行反馈控制，使探针在扫描时保持作用力恒定，探针在垂直方向的运动轨迹即反映了表面形貌。工作模式包括接触式、轻敲式和非接触式。

   • 应用：具有原子级（0.1 nm）的垂直和横向分辨率，是分辨率最高的形貌分析技术之一。适用于所有固体材料，特别是绝缘材料、软材料（生物样品、聚合物）、纳米结构、原子/分子级平整表面的形貌分析。测量范围小，速度较慢。

4. 激光共聚焦显微镜

   • 原理：采用点光源和针孔空间滤波器，仅收集来自焦平面的反射光，抑制非焦平面光线，从而获得极小的光学切片深度。通过垂直扫描，逐层获取一系列高对比度的光学切片图像，通过识别每幅图像中每个像素的最高光强点，重建出三维形貌。

   • 应用：非接触，可测量高陡坡、复杂结构表面，对颜色和材质变化不敏感。广泛应用于材料科学、冶金、涂层、增材制造、生物组织等领域的三维形貌测量。横向分辨率受光学衍射极限限制，通常为0.2 μm左右。

5. 扫描电子显微镜

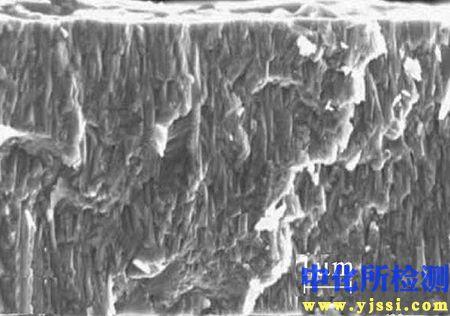

   • 原理：利用聚焦电子束扫描样品，激发二次电子（SE）和背散射电子（BSE）等信号。二次电子产额对表面形貌极其敏感，其强度随表面倾角变化，通过探测器收集信号并同步显示，可形成高景深、高分辨率的二维形貌图像。结合能谱仪可进行成分分析。通过立体对技术或光栅投影技术（专用系统）可进行三维重建。

   • 应用：提供纳米级横向分辨率的二维形貌图像，景深远高于光学显微镜，是观察微观结构、断口形貌、颗粒形貌、纳米结构的首选技术。在真空环境下进行，通常为非导体样品需喷镀导电层。
