晶粒度检测技术

晶粒度是表征金属及合金材料内部晶粒尺寸大小的参数，是评价材料力学性能（如强度、韧性、塑性）、工艺性能（如成形性、热处理性能）及使用性能的关键微观组织指标。其检测与评定遵循一系列国际（如ASTM、ISO）和国家标准（如GB/T），是材料质量控制与研发的核心环节。

1. 检测项目分类及技术要点

晶粒度检测主要分为三大类：平均晶粒度测定、双晶粒度评定及非等轴晶（如孪晶、柱状晶）组织评定。技术要点涵盖制样、显示、图像获取与测量分析全流程。

1.1 平均晶粒度测定

• 技术方法：

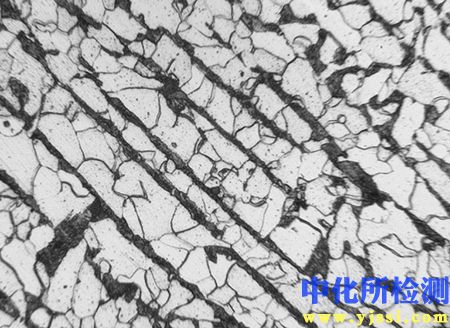

  • 比较法：将制备好的试样显微组织与标准评级图（如ASTM E112中的系列图片）进行直观对比，确定最接近的晶粒度级别指数G。标准图通常涵盖不同放大倍数（如100X、200X、500X）下的等轴晶组织。

  • 面积法（杰夫里斯法）：在规定面积内（通常为5000 mm²的视图面积）计数完全落在该面积内的晶粒数n_i和被边界切割的晶粒数n_o，总晶粒数 N = n_i + 0.5 * n_o + 1。通过公式 G = (3.322 * log₁₀(N) - 2.95) 计算G值，或查询对应表格。此法结果更客观、精确。

  • 截点法（希利亚德法）：在显微图像上放置已知长度的测试线段（或网格），计数与晶界相交的截点数P。计算单位长度上的平均截点数P_L = P / L（L为测试线总长），则平均晶粒截距 l̄ = 1 / P_L。晶粒度级别指数 G = (6.646 * log₁₀(l̄) - 3.288)（l̄以mm为单位）。此法效率高，适用于自动图像分析。

• 技术要点：

  • 样品制备：取样需具有代表性（如沿轧制方向纵截面）。研磨、抛光须避免产生变形层或拖尾，确保晶界清晰。

  • 晶界显示：根据材料选择适当的化学或电解侵蚀剂。如碳钢及低合金钢常用4%硝酸酒精溶液，奥氏体不锈钢使用混合酸（如王水、草酸电解），铝合金常用Keller试剂（HF+HCl+HNO₃+H₂O）。显示要求晶界连续、清晰，对比度好，无过侵蚀。

  • 视场选择：至少选择5个有代表性的视场进行测量，以保证统计可靠性。避免在晶粒异常粗大或细小区域测量。

  • 校准：显微镜或图像分析系统的放大倍数必须经过标准刻度标尺严格校准。

1.2 双晶粒度评定

• 适用对象：材料中存在尺寸差异显著的两个群体晶粒，例如某些高温合金、经特殊处理的钢材。

• 技术要点：

  • 需分别识别和界定粗晶区与细晶区。

  • 对两个群体分别采用面积法或截点法进行独立测定，报告各自的平均晶粒度级别指数G₁和G₂，以及每个群体所占的面积百分比。

  • 不可使用比较法进行混合评定。

1.3 非等轴晶组织评定

• 柱状晶：常用于铸态或定向凝固组织。测量柱状晶区的宽度或长度，通常报告平均宽度及长宽比。

• 孪晶组织（如奥氏体钢、铜及合金）：有孪晶界时，计数截点时通常将孪晶界视为晶界。若标准另有规定（如ASTM E112中针对孪晶组织的特殊规程），则需按标准扣除孪晶界的影响。

2. 各行业检测范围的具体要求

不同行业因其材料服役条件的特殊性，对晶粒度有明确的、且往往更严苛的标准和要求。

2.1 航空航天

• 材料：高温合金（涡轮盘、叶片）、钛合金（机身结构件）、高强度钢（起落架）。

• 要求：晶粒度控制极为严格，通常要求细小均匀的晶粒（一般5-8级或更细）以保证高疲劳强度、蠕变抗力和断裂韧性。需在零件特定部位（如榫头、应力集中区）取样检测，并常规定“晶粒度散差”不得超过一定级别（如不超过2级）。

2.2 汽车制造

• 材料：齿轮钢、连杆用钢、弹簧钢、渗碳/渗氮钢。

• 要求：核心零部件要求晶粒度细小均匀（通常5-8级），以保证高疲劳强度和耐磨性。例如，高端齿轮渗碳后要求奥氏体晶粒度在5-8级，防止热处理变形和疲劳剥落。热锻件也需控制原始奥氏体晶粒度。

2.3 能源与电力

• 火电/核电：耐热钢、奥氏体不锈钢管道、转子锻件。要求良好的高温长期组织稳定性，晶粒不宜过分粗大（防止蠕变性能下降）也不宜过细（保持高温强度），通常控制在中等级别（如3-6级）。焊接热影响区的晶粒粗化行为是检测重点。

• 风电：轴承钢、齿轮钢要求与汽车行业类似，极高疲劳寿命要求晶粒度细小均匀。

2.4 石油化工

• 材料：管线钢、压力容器用钢、耐蚀合金。

• 要求：管线钢（如X70， X80）通过控制轧制控制冷却获得细小的针状铁素体或贝氏体组织，其“有效晶粒度”（指大角度晶界包围的单元尺寸）是控制韧脆转变温度的关键，常用EBSD技术辅助评定。压力容器钢要求晶粒度一般不小于5级。

2.5 有色金属加工

• 铝合金：航空航天用高强铝合金（如2xxx， 7xxx系）要求未再结晶率或再结晶晶粒度控制。板材深冲用铝合金（如5xxx系）要求细晶以保证成形性。

• 铜及铜合金：引线框架用铜带要求细晶以保证强度与导电性平衡，晶粒度通常为ASTM 6-8级。

3. 检测仪器的原理和应用

3.1 光学显微镜

• 原理：利用可见光及透镜组放大成像。明场照明是最常用模式，光线垂直照射样品，晶界因侵蚀凹陷发生漫反射，在明亮背景下呈暗线。

• 应用：晶粒度检测的基础和主要工具。配备标准评级图插件的目镜可直接进行比对法评级。连接数码摄像系统可捕获数字图像供后续软件分析。微分干涉相衬（DIC）等高级功能可增强未侵蚀或低对比度晶界的观察。

3.2 数字图像分析系统

• 原理：由光学显微镜、高分辨率CCD/CMOS相机、计算机及专业图像分析软件（如Image-Pro Plus， Olympus Stream， Clemex等）组成。软件基于灰度阈值分割技术识别晶界，将图像二值化（晶界为白，晶粒内部为黑），然后应用数学形态学处理（如骨架化、去杂点）优化晶界网络，最后根据像素统计执行面积法或截点法计算。

• 应用：实现晶粒度测量的自动化、定量化和高重复性，极大提高效率并减少人为误差。可计算除G值外的多个参数，如平均晶粒面积、直径分布、形状因子等。对复杂组织（如双晶粒度）的区分和分列统计能力远超人眼。

3.3 扫描电子显微镜

• 原理：利用聚焦电子束扫描样品表面，接收二次电子或背散射电子信号成像。景深大、分辨率高。

• 应用：

  • 高倍率观察：当晶粒极其细小（如超细晶钢，纳米晶材料， >ASTM 12级）时，光学显微镜分辨率不足，需使用SEM。

  • EBSD技术：电子背散射衍射是当前最齐全的晶粒结构分析技术。通过分析菊池花样，可精确确定每个点的晶体取向，自动识别大角度晶界（通常>10°-15°）并重构晶粒形貌。其最大优势在于能准确界定“有效晶粒”，特别是对无明显侵蚀晶界的贝氏体、马氏体等复杂组织，以及测量非等轴晶、变形组织的晶粒尺寸。EBSD可直接输出基于晶界识别的晶粒尺寸分布图及统计数据，是研究晶粒取向、织构与性能关系的强有力工具。

总结：晶粒度检测是一项从标准化制样、精确显示到定量化分析的系统性工作。选择何种方法（比较法、面积法、截点法）和仪器（OM、图像分析、EBSD），需根据材料类型、组织特征、行业标准要求及检测目的（质量控制或前沿研究）综合确定。其中，基于数字图像分析的自动化测量已成为工业质量控制的主流，而EBSD技术则在高端材料研发和精细分析中扮演着不可替代的角色。
