当前位置：首页 > 材料检测 > 性能检测

比表面积检测

发布时间：2026-01-14 22:39:16 点击数：2026-01-14 22:39:16 - 关键词：比表面积检测

实验室拥有众多大型仪器及各类分析检测设备，研究所长期与各大企业、高校和科研院所保持合作伙伴关系，始终以科学研究为首任，以客户为中心，不断提高自身综合检测能力和水平，致力于成为全国科学材料研发领域服务平台。

立即咨询

网页字号：【大中小】 | 【打印】【关闭】微信扫一扫分享：

联系中析研究所

价格？周期？相关检测仪器？

想了解检测费用多少？

有哪些适合的检测项目？

检测服务流程是怎么样的呢？

点击咨询工程师

比表面积检测技术内容

比表面积是指单位质量物质的总表面积，是评价粉体、多孔材料等性能的关键参数，对其吸附、催化、反应活性等有决定性影响。

一、检测项目分类及技术要点

比表面积检测主要依据气体吸附原理，通过测量固体材料在低温下对惰性气体（通常为氮气）的吸附量来计算。核心检测项目及技术要点如下：

1. 静态容量法

原理： 在恒定温度（液氮温度77K）下，向样品管中精确引入已知量的吸附质气体（如N₂），测量吸附平衡前后的压力变化，根据气体状态方程计算出吸附量。通过测量一系列相对压力下的吸附量，得到吸附等温线。
技术要点：

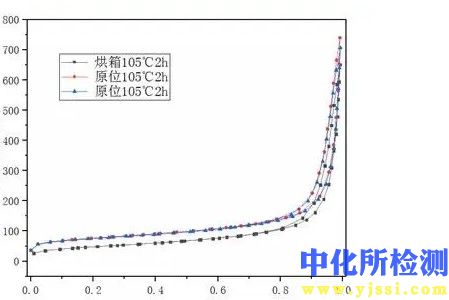

- 真空脱气预处理： 测试前样品必须在真空或流动惰性气体环境下加热脱气，以清除表面吸附的污染物和水分。脱气温度和时间需根据材料性质精确设定，避免结构破坏。
- 死体积校准： 准确校准样品管除样品本身外的空间体积（死体积）是保证数据精度的关键，通常使用氦气进行校准。
- 相对压力范围： 完整的分析通常需要采集相对压力范围宽泛的数据点，尤其是对微孔材料，需在极低相对压力下采集高密度数据。
优点： 测量精度高、数据点完整、是孔结构分析的基准方法。
缺点： 测试时间相对较长，对仪器真空度要求高。

2. 动态流动法

原理： 在液氮温度下，将一定比例的吸附质气体（如N₂）和载气（如He）的混合气体流过样品。当样品吸附气体时，热导检测器会检测到气流浓度的变化，从而计算吸附量。通过改变氮氦混合比例来改变相对压力。
技术要点：
- 混合气比例控制： 需精确控制不同比例的氮氦混合气，以模拟不同的相对压力点。
- 脱附峰面积积分： 通常通过监测样品在室温下脱附气体时产生的脱附峰面积来计算总吸附量。
- 系统标定： 需使用已知比表面积的标准样品对仪器进行标定。
优点： 测试速度快，无需高真空系统，预处理简单，适合快速质量控制。
缺点： 对于微孔材料，在极低分压下的数据精度通常低于静态容量法，更适合中高比表面积材料的测量。

3. 吸附等温线类型与比表面积计算（BET法）

BET理论应用： 比表面积计算最普遍采用基于多层吸附模型的BET（Brunauer-Emmett-Teller）理论。通过处理吸附等温线数据，在相对压力通常为0.05-0.35的线性范围内，拟合BET方程，得到单层饱和吸附量，进而计算比表面积。
技术要点：
- BET线性范围选择： 线性区间的选择对结果有显著影响。C常数应为正值，且所选点应具有良好的线性相关性。
- 分子截面积： 通常使用氮气分子截面积0.162 nm²进行计算。若使用其他吸附质（如氩气、氪气），需采用对应的分子截面积。
附加分析项目：
- 孔容与孔径分布： 通过分析完整的吸附-脱附等温线，结合BJH（介孔）、NLDFT/DFT（全范围孔径）等模型，可计算孔容和孔径分布。
- 微孔分析： 对于微孔材料，需采用t-plot法、α-s法或HK、NLDFT等微孔分析模型，以区分微孔贡献的表面积和外表面积。
- 总孔容： 通常以相对压力接近1时的吸附量换算为液态吸附质体积来估算。

二、各行业检测范围的具体要求

不同行业因材料应用场景差异，对比表面积及相关参数的检测重点和要求各不相同。

1. 电池与能源材料

正负极材料（如磷酸铁锂、三元材料、石墨、硅碳）：
- 要求： 比表面积对电极加工性能、电解液浸润性及电化学反应动力学有直接影响。通常要求范围在0.5-20 m²/g，过高可能导致副反应增加。
- 重点： 精确测量低比表面积材料（<1 m²/g），常使用氪气吸附提高精度。需报告BET比表面积及t-plot法得到的外比表面积。

2. 催化剂与化工

多相催化剂（如分子筛、氧化铝、二氧化硅）：
- 要求： 高比表面积（常为100-1000 m²/g）以提供充足活性位点。孔径分布直接影响反应物扩散和产物选择性。
- 重点： 全面分析BET比表面积、微孔/介孔孔容及孔径分布。对微孔分子筛，需结合Ar吸附（87K）或CO₂吸附（273K）以精确表征超微孔。

3. 纳米材料与粉体

纳米粉末（如二氧化钛、白炭黑、碳纳米管）：
- 要求： 比表面积是衡量其纳米效应的核心指标，范围可从数十至数百m²/g。
- 重点： 准确测量，并关注吸附等温线的滞后环类型，以分析颗粒形貌和团聚状态。

4. 医药与制药

API原料药与药用辅料：
- 要求： 比表面积影响药物的溶解速率、生物利用度和稳定性。是质量控制关键参数。
- 重点： 需在严格验证的方法下进行，确保结果的重现性。预处理条件需温和，防止样品变性。

5. 环境与吸附材料

活性炭、分子筛、MOFs等吸附剂：
- 要求： 追求极高的比表面积（如活性炭可达2000 m²/g以上）和特定的孔径分布以适应目标吸附质。
- 重点： 全面表征微孔、介孔甚至大孔结构。常采用N₂吸附（77K）和Ar吸附（87K）结合，或使用CO₂吸附（273K）充分表征小于1nm的微孔。

6. 建筑材料

水泥、混凝土掺合料（如硅灰）：
- 要求： 比表面积与水泥水化活性密切相关。常用布莱恩透气法测定，但与BET法原理不同，数值不可直接对比。
- 重点： 行业标准中布莱恩法仍广泛使用，但BET法能提供更本质的表面信息，用于深入研究。

三、检测仪器的原理和应用

1. 静态容量法气体吸附仪

核心原理： 基于压力测量的气体定量转移与状态方程计算。
主要组件：
- 真空系统： 包含机械泵和分子涡轮泵，用于产生高真空环境。
- 压力传感器： 多个高精度、不同量程的压力传感器，用于精确测量从10⁻⁶ Pa到大气压范围内的压力。
- 定量管： 已知体积的腔体，用于精确分取气体。
- 样品管： 放置样品的容器，带加热套用于脱气。
- 冷浴（杜瓦瓶）： 提供恒温吸附环境，通常使用液氮（77K）、液氩（87K）或冰水浴（273K）。
工作流程： 脱气 → 死体积校准（用He）→ 在恒定低温下，通过向样品管引入或移出已知量气体，并测量平衡压力，从而绘制完整的吸附-脱附等温线。
应用： 是科研和质量控制领域的标准设备，适用于所有类型多孔与粉体材料的精确比表面积、全范围孔径/孔容分析。

2. 动态流动法比表面积分析仪

核心原理： 基于热导检测的气体浓度变化测量。
主要组件：
- 气路系统： 精确控制氮氦混合比例的配气单元或质量流量控制器。
- 热导检测器： 检测气流中氮气浓度的瞬时变化。
- 冷阱与切换阀： 用于实现样品的吸附与脱附过程切换。
工作流程： 样品在液氮中吸附混合气中的氮气 → 移去冷浴，样品在室温下脱附 → TCD检测脱附峰 → 通过标定曲线将峰面积转化为吸附量，通常仅需一个混合比数据点计算BET比表面积（单点法）或多个点计算（多点法）。
应用： 适用于生产中快速的质量控制和常规检查，尤其适合中等比表面积且不含微孔的材料，如催化剂、陶瓷粉体等。不适用于精确的微孔分析和完整孔径分布测定。
