水煤浆检测技术内容

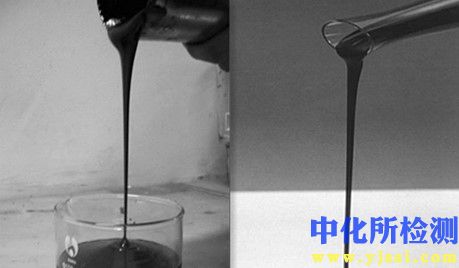

水煤浆（Coal Water Slurry, CWS）是一种由煤、水和少量添加剂经过加工制成的流体燃料。其质量直接影响储存、输送及燃烧效率，因此系统化检测至关重要。检测主要围绕其理化特性、流变特性及燃烧特性展开。

1. 检测项目分类及技术要点

水煤浆检测项目可系统分为三大类：

1.1 基础理化特性检测

• 浓度（含固量）：

  • 技术要点： 核心质量指标，直接影响热值及经济性。采用干燥失重法，在鼓风干燥箱中于105-110℃条件下烘干至恒重。计算固体质量占总质量的百分比。要求平行实验误差不超过0.2%。

• 发热量：

  • 技术要点： 评价能源品质的直接指标。使用氧弹量热仪测定。需注意，水煤浆样品需经预处理制成干基或使用专用浆体样品盒，并校正水分汽化潜热带来的影响。

• 灰分、挥发分、固定碳：

  • 技术要点： 参照煤的工业分析方法（GB/T 212），但对样品需齐全行干燥预处理。灰分影响燃烧器结渣和排放；挥发分影响点火及燃烧稳定性。

• 硫含量：

  • 技术要点： 涉及环保排放。可采用库仑滴定法或红外吸收法（高温燃烧炉）测定全硫。样品制备需均匀且具代表性。

• 粒度分布：

  • 技术要点： 关键工艺指标，影响稳定性、流变性及燃烧效率。采用激光衍射法粒度分析仪。要求D50（中位径）通常在40-75μm，<200目（75μm）含量一般需>75%，且需控制超大颗粒（如>300μm）含量以防沉积。

1.2 流变与稳定性检测

• 表观粘度：

  • 技术要点： 核心流变参数，决定泵送与雾化性能。使用旋转粘度计（常选用同轴圆筒式），在指定剪切速率（通常为100 s⁻¹）和恒温（如20℃）下测量。水煤浆属非牛顿流体（多为假塑性或屈服假塑性），需报告特定剪切率下的粘度值，工业气化与燃烧输送要求一般在1000-1200 mPa·s（100 s⁻¹下）。

• 流变特性：

  • 技术要点： 通过旋转粘度计进行剪切速率扫描，获取流变曲线，拟合赫-巴（Herschel-Bulkley）等模型，确定屈服应力、稠度系数和流变指数，为管道水力设计提供依据。

• 稳定性：

  • 技术要点： 评价浆体在静置状态下抗沉降和抗硬沉淀的能力。

    • 静态稳定性测试： 将浆样密封置于量筒中，在规定时间（如7天、15天）后，观察析水率或通过“棒插法”评估沉淀物软硬程度。

    • 加速稳定性测试： 采用离心法（如3000 rpm，离心30分钟），测量分离出的水相体积，快速评估。

• pH值：

  • 技术要点： 影响添加剂效能及设备腐蚀。使用pH计直接测量，常规范围通常在7-10之间。

1.3 燃料与工艺特性检测

• 可燃物含量与灰熔点：

  • 技术要点： 可燃物反映有效成分；灰熔点（DT, ST, HT, FT）对于液态排渣的气化炉和锅炉至关重要，需使用灰熔融性测定仪在弱还原性气氛下测定，通常要求ST（软化温度）低于1350℃以适应液态排渣。

• 筛分余物（>300μm颗粒含量）：

  • 技术要点： 快速检测有害大颗粒的简易方法，使用300μm标准筛进行湿筛，余物应低于某个限值（如0.1%）。

• 氯含量：

  • 技术要点： 对高温气化炉等设备的金属部件有严重腐蚀风险。可采用高温燃烧水解-离子色谱法或微量库仑法精确测定。

2. 各行业检测范围的具体要求

不同应用领域对水煤浆品质的侧重点存在显著差异。

2.1 锅炉燃烧领域

• 重点指标： 浓度、发热量、粘度、稳定性、硫分、灰熔点和挥发分。

• 具体要求： 浓度一般要求≥62%，发热量通常需>18.5 MJ/kg（约4400 kcal/kg）。粘度需满足炉前雾化要求，稳定性保证7-15天内无硬沉淀。对环保地区，硫分有严格限制（如<0.5%）。

2.2 煤气化领域

• 重点指标： 浓度、粘度、粒度分布、灰熔点、灰分及氯含量。

• 具体要求： 浓度要求最高（通常≥60-65%），以实现高碳转化率和气化效率。粘度要求更严，需满足高压料浆泵输送（通常100 s⁻¹下，800-1200 mPa·s）。粒度分布要求更细，D50通常在40-50μm，以提升反应速率。灰熔点（ST）是选择气流床液态排渣气化炉的关键，一般要求低于1300℃。氯含量需严格控制（通常要求<0.05%或更低），以防腐蚀废热锅炉。

2.3 冶金与窑炉领域

• 重点指标： 发热量、粘度、稳定性、灰分。

• 具体要求： 根据窑炉类型灵活调整。发热量是主要经济性指标。粘度和稳定性需满足特定输送和储存周期要求。灰分过高可能影响产品品质，需根据工艺限定。

2.4 水煤浆产品质量国家标准（GB/T 18855）

• 该标准将水煤浆分为三级（1级、2级、3级），规定了浓度、发热量、粒度、粘度、稳定性等指标的限值，为各行业采购和验收提供了通用基准。

3. 检测仪器的原理和应用

3.1 激光粒度分析仪

• 原理： 基于颗粒对激光的衍射（散射）现象，不同大小的颗粒产生特定的衍射角分布，通过Mie或Fraunhofer散射理论反演计算出颗粒群的体积粒度分布。

• 应用： 测量水煤浆的粒度分布（D10, D50, D90）、比表面积及特定粒径区间的累计含量。是评价制浆工艺和预测浆体性能的关键仪器。测试时需采用湿法分散模块，并使用背景介质（通常为水）确保颗粒充分分散。

3.2 旋转粘度计

• 原理： 通过电机驱动转子在样品中匀速旋转，测量样品对转子产生的粘性阻力扭矩，根据设定的转子型号和转速，换算得出样品的表观粘度。高级流变仪可进行剪切速率/应力扫描，绘制完整流变曲线。

• 应用： 测定水煤浆在特定剪切率下的表观粘度，并研究其流变模型（屈服应力、触变性等）。需使用恒温浴槽确保测试温度恒定。

3.3 氧弹量热仪

• 原理： 将已知质量的样品在充有高压氧气的弹筒内完全燃烧，释放的热量被周围已知热容的水套吸收，通过测量水温的升高值精确计算样品的发热量（热值）。

• 应用： 测定水煤浆的收到基、干基高位及低位发热量。测试浆体时需使用惰性材料包裹或专用聚乙烯样品袋，并准确校正水分蒸发耗热。

3.4 工业分析仪与马弗炉

• 原理： 工业分析仪通过热重分析法，在程序控温下分别测定水分、挥发分和灰分。传统方法则使用鼓风干燥箱（水分）、马弗炉（挥发分、灰分）通过规定温度和时间进行灼烧失重测定。

• 应用： 快速或标准方法测定水煤浆水分、灰分、挥发分，并计算固定碳。是基础成分分析的核心设备。

3.5 灰熔融性测定仪

• 原理： 将煤灰制成三角锥，在可控气氛（弱还原性或氧化性）的管式炉中程序升温，通过摄像机观察并自动记录灰锥在高温下变形（DT）、软化（ST）、半球（HT）、流动（FT）四个特征温度。

• 应用： 测定水煤浆灰分的熔融特性，为锅炉和气化炉的排渣方式选择和操作温度设定提供决定性数据。

3.6 离心沉淀稳定性分析仪

• 原理： 利用高速离心产生的强大离心力，加速浆体中固体颗粒的沉降过程，在短时间内模拟长期静置效果，通过测量分离界面或直接称量沉淀物来评估稳定性。

• 应用： 快速、定量地评价水煤浆的稳定性，尤其适用于生产过程的在线或快速检验，比长期静置法更高效。
