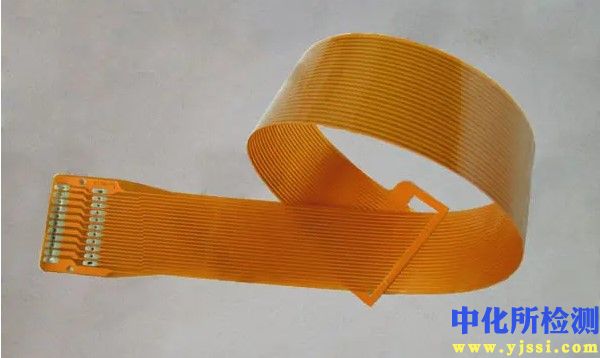

柔性线路板检测技术

柔性线路板检测是确保其可靠性、功能性和耐久性的关键环节，涵盖从原材料到成品的全流程质量控制。检测需依据IPC、IEC等国际标准及客户特定要求执行。

1. 检测项目分类及技术要点

1.1 电气性能测试

• 导通测试（Continuity Test）： 使用飞针测试机或专用针床夹具，施加低压直流电流（通常≤100mA），验证所有设计网络电气连接的完整性，要求断路电阻>10MΩ，短路电阻<10Ω。

• 绝缘电阻测试（Insulation Resistance Test）： 在相邻导体间施加额定直流电压（常见500V），测量其绝缘电阻，通常要求值≥100MΩ（依据IPC-6013标准）。

• 耐电压测试（Dielectric Withstand Voltage Test / Hi-Pot）： 在导体间或导体与接地层间施加高压交流或直流电（如500V AC或700V DC，持续60秒），检测介质击穿或漏电流超标现象，漏电流阈值一般设定在1-10mA。

1.2 物理结构及外观检测

• 尺寸与外形检测： 使用二次元影像测量仪或三坐标测量机，关键尺寸公差通常控制在±0.10mm以内，定位孔精度要求更高。

• 外观缺陷检测： 借助自动光学检测设备或高倍显微镜（如100X-200X），检查线路缺口、短路、针孔、铜箔起皱、覆盖膜偏移、焊盘污染、异物及挠曲区域皱褶等。依据IPC-A-600标准判定接受、拒收条件。

• 覆盖膜与层压质量： 检查覆盖膜和补强板的对准度、附着性，无分层、起泡。剥离强度测试常依据IPC-TM-650 2.4.9，要求通常≥1.0 N/mm。

1.3 工艺可靠性测试

• 可焊性测试： 评估焊盘在焊接过程中的润湿能力，常用焊球法或浸锡法，润湿面积需≥95%。

• 镀层厚度与成分分析： 使用X射线荧光光谱仪测量金、镍、锡等镀层厚度，金镀层（硬金）典型厚度为0.05-0.1μm（接触区），镍层厚度3-5μm。

• 弯曲/弯折疲劳测试： 模拟动态应用场景，使用专用弯折测试机，记录FPC在特定半径（如R1.0mm）、张力（如500g）和频率下直至电气失效的循环次数，动态弯折要求常达1万至10万次以上。

• 环境可靠性测试：

  • 热应力测试： 如288°C焊锡耐热性测试（10秒），检查分层或起泡。

  • 高温高湿存储： 85°C/85%RH条件下存储168-1000小时，测试后电气性能需达标。

  • 温度循环测试： 如-40°C至+125°C，循环100-500次，评估连接可靠性。

2. 各行业检测范围的具体要求

2.1 消费电子（智能手机、可穿戴设备）

• 重点： 高密度互连、超薄厚度、高频高速性能。

• 要求： 严格的外观检查（零容忍可见缺陷）；高频信号完整性测试（如阻抗控制，公差±10%）；微型焊盘（0201/01005元件）的可焊性及对位精度；极高的弯折/扭曲寿命测试要求（>10万次）。

2.2 汽车电子（ADAS、电池管理、车载显示）

• 重点： 超高可靠性、耐恶劣环境、长期稳定性。

• 要求： 符合AEC-Q系列标准；宽温度范围测试（-40°C至+125°C或更高）；严格的耐振动、耐冲击测试；高压测试（用于电池系统FPC）要求更高，如1500V AC耐压；铜厚要求可能更高（如2oz）以满足大电流需求。

2.3 医疗电子（可植入、监护设备）

• 重点： 生物兼容性、长期体内外稳定性、极小尺寸。

• 要求： 材料需符合ISO 10993生物兼容性标准；极高的洁净度要求（无离子污染）；针对体液或消毒剂的耐化学性测试；超长的加速老化寿命验证。

2.4 航空航天与军工

• 重点： 极端环境适应性、抗辐射、超长寿命、零失效。

• 要求： 符合MIL-PRF-50884等军用标准；极端温度循环（-55°C至+125°C以上）；抗宇宙射线/电磁干扰测试；每个批次的全面可靠性筛查与破坏性物理分析。

3. 检测仪器的原理和应用

3.1 电气测试仪器

• 飞针测试机： 通过程序控制2-8个精密探针移动，依次接触测试点进行电气测量。适用于小批量、高混合、高密度FPC测试，无需昂贵专用夹具，但测试速度相对较慢。

• 专用针床测试机： 根据FPC线路设计定制探针矩阵夹具，一次性压下完成所有网络测试。适用于大批量生产，测试速度极快，但夹具成本高，设计周期长。

• 高阻计/耐压测试仪： 分别用于精确测量绝缘电阻和进行耐压击穿测试。

3.2 光学与形貌检测仪器

• 自动光学检测机： 通过高分辨率CCD相机多角度采集FPC图像，与标准CAD或Gerber数据对比，自动识别尺寸偏差和外观缺陷。检测精度可达±3μm，是保证批量一致性的核心设备。

• 3D激光扫描仪/共聚焦显微镜： 非接触式测量线路、焊盘高度、共面性及表面粗糙度，用于关键区域的微观形貌分析。

• X射线检测机： 利用X射线透射成像，检测多层FPC的内层对准、孔金属化质量、焊接空洞等内部缺陷，对盲埋孔结构的检测至关重要。

3.3 材料与可靠性分析仪器

• X射线荧光光谱仪： 利用X射线激发材料原子产生特征荧光，通过分析荧光光谱定量测定镀层元素成分与厚度，无损且快速。

• 热机械分析仪/差分扫描量热仪： 分析FPC基材（如PI膜）的玻璃化转变温度、热膨胀系数等热力学参数，预测其在回流焊等热过程中的表现。

• 弯折/疲劳测试机： 精密控制弯曲半径、角度、速度和次数，同时实时监测被测FPC的电气连续性，定量评估其机械寿命。

• 离子色谱仪： 通过化学萃取与色谱分析，定量检测FPC表面残留的离子污染物（如Cl-、Na+）含量，评估其引起电化学迁移的风险。
