护舷测试技术规范与实施要点

护舷作为船舶与码头、船舶与船舶之间关键的缓冲防撞装置，其性能直接影响靠泊安全、码头结构及船体保护。对其进行的测试是一系列标准化、规范化的评估过程，旨在验证其力学性能、耐久性和可靠性。以下为详细技术内容。

一、 检测项目分类及技术要点

护舷测试主要分为型式试验、出厂试验和现场试验三类，核心检测项目如下：

1. 力学性能测试

• 反力-形变性能测试：核心测试项目。测量护舷在压缩过程中，反力与压缩形变（率）的关系曲线。

  • 技术要点：根据设计压缩形变率（通常为10%、30%、50%、60%至最大形变），分级加载并保载，记录稳态反力。绘制完整的负载-形变曲线，用于计算能量吸收、反力和最大形变等关键参数。测试需在标准温度（通常为23±2℃）下进行。

• 能量吸收与反力比测试：衡量护舷效率的核心指标。

  • 技术要点：通过积分负载-形变曲线下的面积计算吸收能量（E）。计算在设计压缩形变下，吸收能量（E，kJ）与对应反力（R，kN）的比值（E/R，m），比值越大，表示在相同反力下吸收能量能力越强，性能越优。

• 最大反力与永久形变测试：评估护舷极限性能与结构完整性。

  • 技术要点：将护舷压缩至设计最大形变（如原高度的65%或更高），保载一段时间（如2分钟）后卸载。24小时后测量其永久形变（残余形变），通常要求不超过原高度的10%（橡胶护舷）。记录压缩过程中的峰值反力。

2. 耐久性与疲劳测试

• 低周疲劳测试（重复压缩测试）：模拟护舷在服役期间反复受挤压的工况。

  • 技术要点：以一定的频率（如不超过0.5Hz）将护舷反复压缩至指定的设计形变率（如50%-60%），进行规定次数（如10万次或根据标准要求）的循环。测试后检查外观（开裂、脱层等）并再次进行力学性能测试，性能衰减应在允许范围内（如反力变化≤15%，能量吸收变化≤20%）。

• 落锤冲击测试：主要针对浮动式护舷（如橡胶充气护舷、泡沫填充护舷），评估其动态冲击响应。

  • 技术要点：使用特定质量的锤头从预定高度自由落下，冲击护舷中心。通过传感器记录冲击力、加速度和护舷形变历程，分析其动态能量吸收特性和冲击反力。

3. 物理与化学性能测试

• 橡胶材料测试：包括硬度（邵氏A）、拉伸强度、拉断伸长率、撕裂强度、压缩永久变形、耐臭氧老化、耐海水（或油）性能等。这些是确保护舷材料本体质量的基础。

• 粘合强度测试：对多层或多部件粘合的护舷（如拱形、D型护舷的金属-橡胶粘合），测试其橡胶与加强钢板或骨架之间的剥离强度。

• 外观与尺寸检测：检查表面缺陷、内部气泡、杂质，并精确测量外形尺寸。

二、 各行业检测范围的具体要求

不同应用场景对护舷的测试重点和标准存在差异。

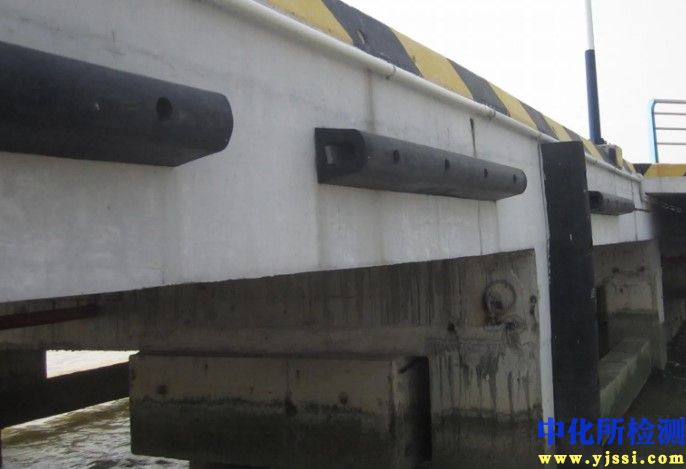

1. 港口码头与岸基设施

• 要求重点：侧重于高反力、大能量吸收、优异的耐久性。测试需严格遵循国际通用标准（如PIANC、OCIMF、ISO标准）及各国国家标准（如JIS、GB）。

• 具体范围：

  • 大型橡胶护舷（D型、V型、鼓型等）：必须进行全套型式试验（力学、疲劳、材料），最大测试压缩形变通常要求达到原高度的55%-65%。

  • 超级鼓型护舷等大型产品：可能需进行1:1原型测试或进行缩比模型测试与理论计算的验证。

  • 护舷系统：除护舷本体外，对配套的锚链、链扣、拉杆等附件的强度也需进行测试验证。

2. 船舶行业（船用护舷）

• 要求重点：强调轻量化、抗剪切、耐磨损及耐海洋环境。需符合船级社规范（如CCS、DNV、ABS、LR等）。

  • 具体范围：

    • 船用橡胶护舷（挂板式、侧面碰撞护舷）：力学性能测试外，特别重视抗剪切测试（模拟船舶与码头发生相对位移时的侧向力）和耐磨性测试。

    • 充气式橡胶护舷（船靠船作业）：除常规力学测试外，必须进行气密性测试（保压测试）、爆破压力测试，以及动态落锤冲击测试以验证其抗冲击性能。

  • 测试标准：除通用标准外，常引用ISO 17357《船舶与海洋技术—充气式橡胶护舷》等专门标准。

3. 游艇与小型船舶

• 要求重点：侧重于外观、低反力保护、安装便捷性及耐候性。

  • 具体范围：力学性能测试压缩形变率相对较低。更多进行紫外线老化测试、颜色保持度测试以及针对PVC或EVA等非纯橡胶材料的特定性能测试。

三、 检测仪器的原理和应用

1. 微机控制电液伺服万能试验机

• 原理：采用液压伺服闭环控制系统。由计算机设定加载程序，通过伺服阀精确控制液压缸的位移或力，高精度传感器实时反馈位移和力信号，实现恒速率压缩、保载、循环加载等复杂波形。

• 应用：用于护舷的反力-形变性能测试、低周疲劳测试、粘合强度测试。其高载荷能力（可达数千kN）、宽动态范围和精确控制是完成核心力学测试的基础设备。

2. 落锤冲击试验机

• 原理：利用提升机构将具有一定质量和特定形状锤头的落锤提升至预设高度，释放后锤头自由下落冲击样品。通过安装在锤头或底座上的力传感器、加速度计以及高速摄像系统，采集冲击过程中的力-时间、加速度-时间曲线及形变过程。

• 应用：专门用于评估护舷（尤其是充气式、泡沫式等动态响应特性显著的产品）的动态冲击能量吸收性能、峰值冲击反力和回弹特性。

3. 环境试验箱

• 原理：通过制冷/加热系统、加湿系统、臭氧发生器、光源系统等，在箱体内模拟特定的环境条件（如高低温、湿热、臭氧浓度、紫外线辐照）。

• 应用：进行护舷材料的耐臭氧老化试验、热空气老化试验、高低温环境下的性能测试，评估其环境耐久性。

4. 材料试验机

• 原理：通常为电机驱动丝杠的电子万能试验机，精度高，载荷范围相对较小。

• 应用：用于护舷橡胶材料的拉伸、撕裂、硬度、压缩永久变形等基本物理性能测试。

5. 专用夹具与测量系统

• 原理：包括用于模拟实际压缩状态的加压板、用于测量护舷整体高度形变的位移传感器（如LVDT、激光位移计）、以及用于监测内部应变或局部形变的应变片和数字图像相关（DIC）光学测量系统。

• 应用：确保测试条件符合标准约束（如限制护舷侧面膨胀），并高精度获取整体与局部的形变数据，是获得准确力学性能数据的关键辅助系统。

所有测试仪器均需定期依据国家或国际计量标准进行校准，确保力值、位移、温度等测量参数的溯源性及准确性。测试报告应清晰记录测试标准、条件、过程、原始数据及，构成护舷产品认证和选型的技术依据。
