锆粉检测技术内容

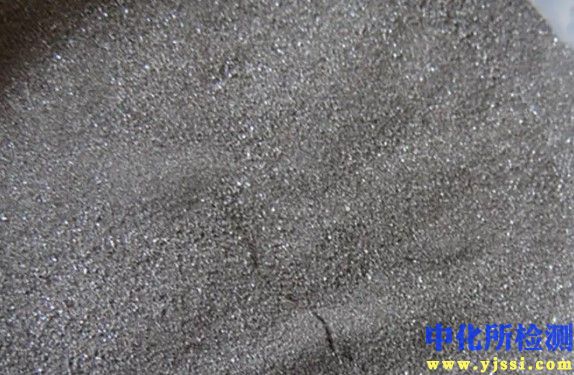

锆粉作为一种重要的金属粉末材料，其性能直接影响到最终产品的质量与安全性。检测工作需系统性地覆盖其物理特性、化学成分、微观结构及特殊性能。

1. 检测项目分类及技术要点

1.1 物理特性检测

• 粒度及粒度分布：

  • 技术要点：采用激光衍射法（湿法分散为主）测定体积粒径分布，关键参数包括D10、D50、D90和Span值。需使用合适的分散剂（如无水乙醇）并优化超声分散时间和强度，防止颗粒团聚影响结果。比表面积通常采用氮吸附BET法进行关联测定。

• 松装密度与振实密度：

  • 技术要点：遵循GB/T 1479.1（霍尔流量计法）和GB/T 5162标准。测量时需保证粉末自由均匀落下，环境湿度需控制，防止粉末因吸湿导致结果偏差。

• 流动性：

  • 技术要点：通常采用标准漏斗（霍尔流速计）测量50g粉末完全流出的时间，单位为s/50g。仅适用于能自由流动的粉末。对于湿性或极细粉末，此方法可能不适用。

• 形貌分析：

  • 技术要点：使用扫描电子显微镜观察颗粒的几何形状、表面状态及团聚情况。需区分球形、不规则状、片状等形貌，并评估卫星球现象。

1.2 化学成分分析

• 主含量（锆金属含量）：

  • 技术要点：通常采用差减法计算，即100%减去所有杂质元素总量。也可采用滴定法或电感耦合等离子体发射光谱/质谱法直接测定。

• 关键杂质元素：

  • 气体元素：氧、氮、氢是核心控制指标。氧、氮含量通常采用脉冲红外热导法（如惰性气体熔融-红外吸收法），检测下限可达几个ppm。氢含量需使用专用载气加热提取设备。

  • 金属及非金属杂质：包括铝、铁、硅、钛、钠、钙、氯、碳等。铁、铝、钠等元素常采用ICP-OES/MS测定，碳、硫采用高频红外碳硫分析仪。

  • 技术要点：取样必须具有代表性，样品预处理需在惰性气氛保护下进行，防止氧化。标准物质的选择需与样品基体匹配。

1.3 微观结构及相组成分析

• 相组成（α相与δ相占比）：

  • 技术要点：采用X射线衍射仪结合Rietveld精修法定量分析。δ相（立方）主要为稳定化氧化锆或氢化锆脱氢不完全的产物，其含量影响烧结性能和力学性能。

• 晶体结构及晶粒尺寸：

  • 技术要点：通过XRD图谱分析衍射峰位和半高宽，利用Scherrer公式估算晶粒尺寸。

1.4 特殊性能与安全检测

• 爆炸性及燃烧特性：

  • 技术要点：包括最低着火温度（MIT）、最小点火能（MIE）、爆炸下限浓度（MEC）等。测试通常在标准化爆炸测试装置（如哈特曼管、Godbert-Greenwald炉）中进行，需严格控制粉尘云浓度、分散压力和点火源能量。

• 比热容、导热系数：

  • 技术要点：用于热力学计算，可采用差示扫描量热仪和激光闪射法。

2. 各行业检测范围的具体要求

2.1 火工品与烟花行业（安全核心）

• 核心要求：极高的反应活性与安全性平衡。

• 具体要求：

  • 粒度：要求极细，通常D50在1-10μm范围，以保障快速燃烧。

  • 活性：要求高纯锆（≥99%），严格控制氧含量（通常<0.25%），因氧含量升高会显著降低燃烧速率和热值。

  • 安全指标：必须强制检测MIT、MIE，并规定严格的储存和使用环境（防潮、防静电、隔绝火源）。

2.2 粉末冶金与陶瓷行业（性能核心）

• 核心要求：良好的成型性、烧结性及最终制品力学性能。

• 具体要求：

  • 物理特性：粒度分布窄，形貌接近球形，以保障高松装密度和优异流动性，利于压制成型和注射成型。

  • 化学成分：控制与氧、氮的亲和性，特定应用需控制铝、硅等影响高温性能的杂质。

  • 相组成：对于氧化锆陶瓷前驱体，需精确控制氧化锆中单斜相与四方相的比例。

2.3 航空航天与核工业（极端环境）

• 核心要求：极高的纯度、可靠性和辐照性能。

• 具体要求* 核级锆粉：用于核燃料包壳管材的制备，要求极其苛刻。杂质元素需极低控制，特别是热中子吸收截面大的元素（如硼、镉、钴、铪）。铪作为共生元素，需与锆分离，其含量要求低于100ppm。气体元素含量要求极低。

  • 航天涂层：作为热障涂层或耐磨涂层原料，对粉末的流动性、沉积效率和涂层结合强度有要求，粒度分布和形貌是关键。

2.4 其他行业（光电、化工）

• 光电领域：对特定杂质敏感，如过渡金属离子可能影响光学性能。

• 化工催化：比表面积和表面状态是关键参数，需使用BET、SEM等详细表征。

3. 检测仪器的原理和应用

3.1 激光粒度分析仪

• 原理：基于米氏散射理论，测量颗粒在激光束中产生的散射光强度及其空间分布，反演计算出颗粒群的粒度分布。

• 应用：锆粉粒度分布常规检测。湿法测量需选用不与锆反应的有机溶剂（如乙醇）作为分散介质。

3.2 惰性气体熔融-红外/热导法气体分析仪

• 原理：样品在石墨坩埚中高温熔融，氧与碳反应生成CO/CO₂，由红外检测器测定；氮以N₂形式释放，氢以H₂形式释放，由热导检测器测定。

• 应用：精确测定锆粉中氧、氮、氢含量，是质量控制的核心设备。

3.3 电感耦合等离子体发射光谱/质谱仪

• 原理：ICP-OES利用等离子体高温使样品原子化/离子化并激发，通过测量特征波长光的强度定量；ICP-MS测量离子的质荷比进行定性定量分析，灵敏度更高。

• 应用：测定锆粉中多种微量及痕量金属杂质元素。ICP-MS适用于核级锆粉中ppt-ppb级超痕量杂质分析。

3.4 扫描电子显微镜

• 原理：利用聚焦电子束扫描样品表面，通过探测产生的二次电子、背散射电子等信号成像。

• 应用：直观观察锆粉颗粒的微观形貌、表面结构、团聚状况和初步粒度评估。

3.5 X射线衍射仪

• 原理：基于布拉格方程，通过测量样品对X射线的衍射角度和强度，确定材料的晶体结构、物相组成和晶格参数。

• 应用：鉴定锆粉中的物相（如金属锆、氧化锆各相态、氢化锆等），并进行半定量或精修定量分析。

3.6 粉末爆炸特性测试仪

• 原理：

  • MIT测试：在标准加热炉中形成均匀粉尘云，观察其是否被热表面引燃。

  • MIE测试：在特定容器内，用可变能量的电火花点燃分散的粉尘云，寻找50%概率点燃的最小能量。

• 应用：评价锆粉的燃烧爆炸危险性，为安全生产、防爆设计和运输分类提供关键数据。

3.7 比表面积及孔隙度分析仪

• 原理：基于BET多层吸附理论，通过测量粉末样品在液氮温度下对氮气的吸附等温线，计算比表面积；通过分析吸附/脱附曲线表征孔隙结构。

• 应用：测定锆粉的比表面积，关联反应活性，并分析其孔结构。
