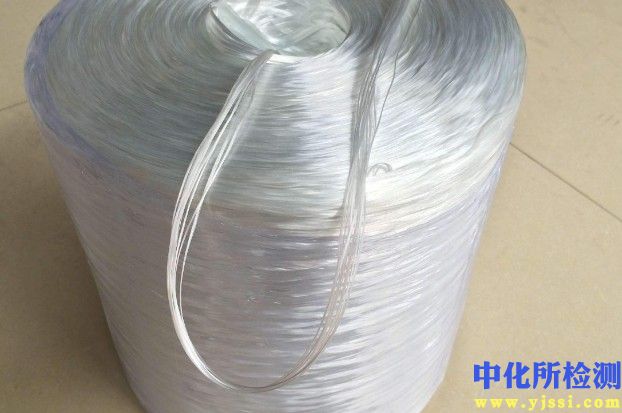

无捻粗纱检测技术详述

1. 检测项目分类及技术要点

无捻粗纱的检测项目可系统性地划分为物理性能、化学性能和工艺性能三大类，各类别包含具体的技术要点。

1.1 物理性能检测

• 线密度： 单位长度（通常为千米）的质量（单位：特克斯 Tex 或 g/km）。是表征规格的核心指标。检测要点：在标准温湿度（如 23±2°C， 50±10% RH）下，使用纱框测长仪绕取规定长度的纱样（通常100m），用精密天平称重后计算。需多点取样，结果取平均值，变异系数需评估。

• 断裂强力和断裂伸长率： 衡量力学性能的关键。技术要点：使用等速伸长（CRE）型电子万能材料试验机，遵循标准（如 ISO 3341、ASTM D2343）设定夹持距离（通常500mm）、拉伸速度（如100或200 mm/min）。计算断裂强力（N）和断裂伸长率（%），记录力-伸长曲线，常需统计平均值、标准差和断裂功。

• 含水率（回潮率）及可燃物含量： 含水率影响加工和树脂相容性；可燃物含量指浸润剂中有机组分的含量，直接影响与树脂的界面结合性能。技术要点：

  • 含水率：使用快速水分测定仪或烘箱法（如105±2°C烘至恒重）测定。

  • 可燃物含量：使用马弗炉在625±20°C的高温下灼烧规定时间，灼烧前后质量差值与原始质量的百分比即为可燃物含量。精确控制温度和时间至关重要。

• 硬度（刚性）： 表征粗纱在悬垂状态下的挺直程度，影响铺覆性。常用简支梁法或悬臂梁法测定规定长度纱束在一定负荷下的挠度。

1.2 化学性能检测

• 浸润剂化学组成分析： 定性或定量分析浸润剂中的偶联剂类型（硅烷类等）、成膜剂（环氧、聚酯、聚氨酯等）、润滑剂及其他助剂。技术要点：采用傅里叶变换红外光谱（FTIR）、高效液相色谱（HPLC）、气相色谱-质谱联用（GC-MS）等仪器分析手段。

• 玻璃化学组成分析： 分析玻璃纤维本体中SiO₂、Al₂O₃、CaO、MgO、B₂O₃等氧化物的含量，决定纤维的基本性能（如耐腐蚀性、电性能）。技术要点：采用X射线荧光光谱（XRF）或电感耦合等离子体发射光谱（ICP-OES）。

1.3 工艺性能检测

• 短切性能： 评估粗纱在短切机刀辊作用下的切割效率、集束性和毛羽量。技术要点：在标准短切设备上，以规定刀片间隙和转速进行短切，收集切段并筛分，称量不同长度（如6mm、12mm、24mm等）切段的占比，理想状态应为均匀、毛丝少。

• 分散性（适用于喷射纱）： 评估粗纱在高压树脂喷射切割头中被切断和分散成原丝束的难易程度和均匀性。通过专用喷射设备模拟测试，观察雾化形态和沉积均匀度。

• 浸透速率： 衡量粗纱被树脂浸湿的快慢。常用槽法或手工积层法，记录树脂完全浸透规定粗纱束所需的时间。

• 集束性（硬挺度）与毛羽量： 集束性指原丝在粗纱中的抱合程度，毛羽量指表面游离单丝的数量。前者可通过摩擦测试后观察是否起毛评估；后者可使用光学投影或电容法毛羽测试仪进行量化。

2. 各行业检测范围的具体要求

不同下游应用领域对无捻粗纱的性能要求侧重点各异，检测范围和标准存在显著差异。

2.1 增强热固性塑料（FRP/复合材料）

• 缠绕/拉挤成型： 核心要求高强度、高集束性、低毛羽和优异的浸透速率。检测重点为：高断裂强力和可控的断裂伸长率、低含水率（通常<0.1%）、严格的短切性能（对于缠绕用合股纱）或浸透速率（对于拉挤用直接纱）。

• 片状模塑料（SMC）/团状模塑料（BMC）： 核心要求优异的短切性、良好的树脂浸润性、与增稠体系的相容性。检测重点为：短切性能（要求切段长度均匀、无长丝、粉尘少）、特定的可燃物含量（通常为1.0%-2.5%以保证工艺性能和最终力学性能的平衡）。

• 喷射成型： 核心要求极佳的分散性和快速浸透性。检测重点为：专用的分散性测试、浸透速率、以及满足喷射工艺的硬度。

2.2 增强热塑性塑料（FRTP）

• 短纤维增强粒料（如PA、PP、PC等）： 核心要求与热塑性树脂基体的良好相容性、在双螺杆挤出机中的良好分散性及高保留强度。检测重点为：浸润剂与目标树脂的化学相容性（可通过FTIR分析预判）、短切性能、以及经过高温挤出造粒后的纤维长度保留率和界面粘结强度（常通过注塑成型的标准试样进行力学测试反向评估）。

2.3 建筑建材（如GRC）

• 耐碱玻璃纤维无捻粗纱： 核心要求在于长期耐受水泥基材料的高碱性环境。检测重点除常规物理性能外，必须包含耐碱性测试。通常将粗纱浸泡在模拟水泥孔隙液的强碱溶液（如Ca(OH)₂饱和溶液，pH≥12.5）中，在规定温度和时间（如80°C， 28天）后，测试其断裂强力保留率。标准要求保留率需大于75%（具体视产品标准而定）。

2.4 电子材料（如PCB用玻纤布纱）

• 纺织型无捻粗纱： 核心要求极低的毛羽、极高的表面平滑度和均匀度、优异的纺织加工性能。检测重点为：极低的线密度不匀率、严格的硬度和集束性控制（以确保顺利通过整经和织造工序）、极低的导电离子含量（如Na⁺、K⁺、Cl⁻， 需通过ICP或离子色谱分析），以满足电路板的高绝缘性和可靠性要求。

3. 检测仪器的原理和应用

3.1 电子万能材料试验机

• 原理： 通过伺服电机驱动滚珠丝杠，使移动横梁以恒定速度运动，对安装在夹具间的试样施加拉伸、压缩或弯曲载荷。负荷传感器测量力值，编码器测量位移，从而计算出应力、应变、断裂强力、断裂伸长率、弹性模量等。

• 应用： 无捻粗纱断裂强力与伸长率测试的核心设备，亦可配备特殊夹具进行硬挺度、层间剪切等测试。

3.2 马弗炉（高温电阻炉）

• 原理： 利用电热合金丝或硅碳棒作为发热元件，在炉膛内产生可控的高温环境。通过温控仪精确设定和维持目标温度（如625°C）。

• 应用： 专门用于测定玻璃纤维及其制品的可燃物含量（灼烧损失）。

3.3 纱线测长仪与精密电子天平

• 原理： 测长仪通过精密机械传动，以恒定张力绕取固定长度的纱线（如100米）。电子天平基于电磁力平衡或应变片传感器原理，精确称量纱样的质量。

• 应用： 两者结合用于测定无捻粗纱的线密度（特克斯值）。

3.4 傅里叶变换红外光谱仪（FTIR）

• 原理： 利用干涉仪将光源发出的复色光调制成干涉光，照射样品后检测带有样品吸收信息的干涉图，经计算机进行傅里叶变换，得到以波数为横坐标的红外吸收光谱。不同化学键或官能团有特征吸收峰。

• 应用： 快速定性分析无捻粗纱表面浸润剂的成膜剂、偶联剂等主要有机组分类型。

3.5 X射线荧光光谱仪（XRF）

• 原理： 利用高能X射线照射样品，激发样品原子内层电子，产生特征X射线荧光。通过检测荧光的能量（或波长）和强度，进行元素的定性和定量分析。

• 应用： 无损、快速、精确地分析玻璃纤维本体的化学组成（各氧化物含量）。

3.6 短切性能测试仪

• 原理： 模拟工业短切机，集成可调转速的刀辊、对辊、集料装置和吸风系统，在标准条件下对粗纱进行短切操作。

• 应用： 客观评价无捻粗纱的短切性能，通过筛分称重分析切段长度分布，是SMC/BMC、FRTP用纱的关键测试设备。

3.7 含水率快速测定仪

• 原理： 通常采用卤素灯或红外辐射作为热源，对样品进行快速加热，同时内置精密天平实时称量，通过计算加热过程中的质量损失，快速得出含水率（回潮率）数值。

• 应用： 用于生产过程和来料检验中快速测定无捻粗纱的含水率，效率远高于传统烘箱法。
