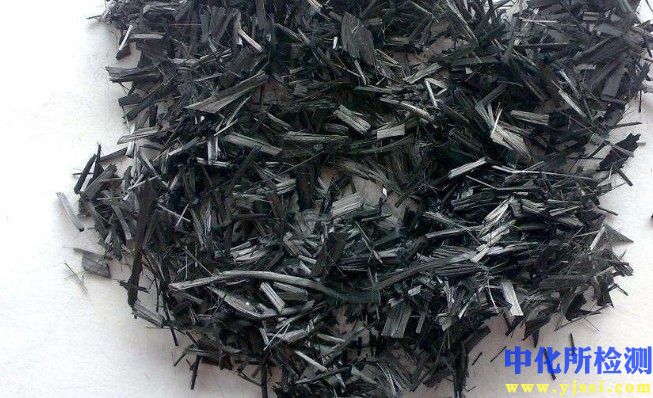

短切纤维检测技术详述

1. 检测项目分类及技术要点

短切纤维的检测旨在评估其物理性能、几何形态及化学特性，以确保其满足后续复合材料生产工艺及最终产品性能要求。核心检测项目如下：

1.1 几何形态参数

• 纤维长度及分布：

  • 技术要点：此为最关键指标。使用标准筛分法（如干筛或湿筛）结合图像分析。测量“平均长度”外，必须报告“长度分布”（如D10, D50, D90）和“超长纤维含量”（通常>标称长度1.5倍）及“粉尘含量”（<0.2mm）。长度不均会严重影响复合材料流动性和强度均匀性。

  • 标准：通常参照ISO 22314， GB/T 21120， ASTM D7508等。

• 纤维直径：

  • 技术要点：采用光学显微镜或扫描电子显微镜（SEM）测量，统计平均直径及变异系数。直径影响纤维比表面积、浸润性及在基体中的分布。

1.2 物理性能参数

• 堆积密度与流动性：

  • 技术要点：通过“表观密度仪”（振实密度）和“安息角”测定。反映纤维的输送、给料和模具填充性能，与纤维长度、卷曲度及表面处理剂相关。

• 含水率/挥发份：

  • 技术要点：使用精密烘箱（如105±2℃）和微量天平，测量失重。过高含水率（通常要求<0.1%）会引发复合材料孔隙、界面缺陷。

• 硬挺度/卷曲度：

  • 技术要点：特定应用（如造纸、摩擦材料）要求。通过悬垂长度法或专用仪器测量，影响纤维的分散性和网络成型能力。

1.3 化学与表面特性

• 浸润剂/上浆剂含量：

  • 技术要点：采用高温灼烧法（如600℃，灼烧至恒重）计算灼烧减量。上浆剂类型（硅烷、成膜剂等）和含量（通常0.3%-2.0%）是决定纤维与树脂基体界面粘结强度的核心因素。

  • 成分分析：需通过傅里叶变换红外光谱（FTIR）、热重分析（TGA）或高效液相色谱（HPLC）分析上浆剂具体成分。

• 化学组成：

  • 技术要点：对于玻璃纤维，测定其SiO₂、Al₂O₃、CaO等氧化物含量（采用X射线荧光光谱，XRF）；对于碳纤维，测定碳元素纯度、杂质含量。

1.4 力学性能（单丝性能）

• 技术要点：从短切纤维中提取单丝，使用纤维强度测试仪，在标准温湿度下（如23±2℃，50±5% RH）测量单丝拉伸强度和模量。需保证有效夹持和样本量（通常>50根）以获取可靠统计值。**

2. 各行业检测范围的具体要求

检测要求的侧重点随下游应用行业差异显著。

2.1 塑料增强（热塑性/热固性复合材料）

• 核心要求：长度精度、上浆剂相容性、热稳定性。

• 具体要求：

  • 长度：通常为2mm-25mm，公差严格（如±0.25mm），严格控制超长纤维。

  • 上浆剂：必须与特定树脂体系（如PA、PP、PBT、环氧、不饱和聚酯）匹配，需进行复合样条力学验证（如ISO 527）。

  • 耐温性：加工温度下（如注塑高温）挥发份低，无分解、变色。

2.2 造纸与特种纸（湿法成型）

• 核心要求：分散性、纤维形态、与纸浆的相容性。

• 具体要求：

  • 长度与硬挺度：通常较长（3-12mm），需一定硬挺度以形成三维网络，提升纸张强度。

  • 分散性：需在水中良好分散，无絮聚，常通过标准疏解器进行分散测试。

  • 洁净度：极高要求，严格控制金属杂质和粉尘。

2.3 摩擦材料（刹车片、离合器面片）

• 核心要求：高温稳定性、增强效果、摩擦性能匹配。

• 具体要求：

  • 耐温性：纤维需在400℃以上保持结构稳定。

  • 长度与混杂性：常与其它纤维（如铜丝、芳纶）短切混杂，要求长度均匀混合。

  • 灰分与pH值：特定要求，以避免腐蚀或影响摩擦系数稳定性。

2.4 建筑材料（水泥/石膏增强）

• 核心要求：耐碱性、分散性、几何形态。

• 具体要求：

  • 耐碱性（针对玻璃纤维）：必须为耐碱玻璃纤维（ZrO₂含量≥16%），并通过水泥滤液浸泡法测试强度保留率（如GRC行业标准）。

  • 长度：12mm-40mm不等，用于抗裂与增韧。

3. 检测仪器的原理和应用

3.1 纤维长度分析仪

• 原理：

  • 机械筛分型：基于标准套筛的振动筛分，按重量计算长度分布。

  • 图像分析型：高速CCD相机拍摄分散的纤维，通过图像处理算法自动识别和测量每根纤维的长度和直径，统计分布。此方法更高效、信息更丰富。

• 应用：精确测定短切纤维的长度分布、平均长度、直径及形态，是质量控制的核心设备。

3.2 热重分析仪（TGA）

• 原理：在程序控温（如室温至800℃）和特定气氛（N₂或空气）下，连续测量样品质量随温度/时间的变化。通过质量损失台阶可分析水分、上浆剂含量及纤维热稳定性。

• 应用：精确测定含水率、挥发份、上浆剂含量（灼烧减量）及纤维的热分解温度。

3.3 扫描电子显微镜（SEM）配合能谱仪（EDS）

• 原理：SEM利用高能电子束扫描样品表面，获得高分辨率三维形貌图像。EDS分析电子束激发的特征X射线，进行微区元素定性定量分析。

• 应用：观察纤维表面形貌（如沟槽、上浆剂涂覆情况）、测量直径、分析断面结构，以及检测表面元素组成。

3.4 单丝强度测试仪

• 原理：将单根纤维两端用专用夹具（如气动夹面、纸卡法）夹持，在恒定拉伸速度下进行拉伸测试，直至断裂。通过力值传感器和位移传感器记录应力-应变曲线。

• 应用：获取单丝纤维的拉伸强度、弹性模量和断裂伸长率，是评价纤维本体力学性能的直接方法。

3.5 表观密度计

• 原理：测量纤维在无振实状态下的“松装密度”及在标准振动次数后的“振实密度”。

• 应用：评估纤维的包装体积、输送特性及在模具中的填充行为。

其他辅助仪器包括：傅里叶变换红外光谱仪（FTIR，分析上浆剂官能团）、X射线荧光光谱仪（XRF，分析无机成分）、激光衍射粒度仪（用于快速但间接的长度分布分析）等。综合运用这些仪器，可建立完整的短切纤维性能表征体系。
