钙塑板检测技术内容

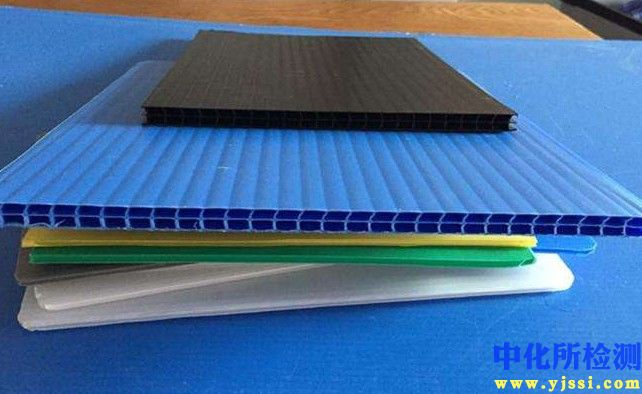

1. 检测项目分类及技术要点

钙塑板的检测项目依据其性能和应用要求，主要分为物理力学性能、燃烧性能、环境耐受性及成分分析四大类。

1.1 物理力学性能

• 密度：依据GB/T 6343，采用质量体积法，精确至0.01 g/cm³。技术要点在于试样制备需无气泡、边缘平整，以排除空气对体积测量的影响。

• 拉伸强度与断裂伸长率：依据GB/T 1040.2，使用万能材料试验机。拉伸速率通常为(50±5) mm/min，记录最大载荷及断裂时标线间距变化。关键点是夹具对中良好，防止试样滑脱或应力集中。

• 弯曲强度与弯曲模量：依据GB/T 9341，采用三点弯曲法。跨厚比通常为16:1，加载头半径为(5.0±0.1) mm。需精确测量跨距和挠度，以计算弹性模量。

• 简支梁冲击强度：依据GB/T 1043.1，分为无缺口与缺口冲击。缺口深度为试样厚度的1/3，冲击能量选择应使试样断裂能量在摆锤容量的10%-90%之间。重点在于缺口加工精度直接影响结果。

• 维卡软化温度：依据GB/T 1633，载荷为10 N或50 N，升温速率(50±5)°C/h。针头刺入试样1 mm时的温度即为结果。需确保试样平整放置，传热介质（硅油）温度均匀。

• 尺寸稳定性：依据GB/T 12027，将试样置于规定温度（如70°C、-30°C）和湿度（如90% RH）环境中处理规定时间后，测量其尺寸变化率。关键在于恒温恒湿箱的均匀性和精度。

1.2 燃烧性能

• 氧指数：依据GB/T 2406.2，测定在氮氧混合气流中维持试样烛状燃烧所需的最低氧气浓度。试样尺寸通常为80-150mm × (6.5±0.5)mm × (3.0±0.5)mm。要点是点火方式（顶端点燃或扩散点燃）需根据材料类型严格选择。

• 水平与垂直燃烧等级：依据GB/T 2408，对试样施加标准火焰，根据燃烧时间、蔓延长度及是否滴落引燃脱脂棉进行分级（如HB、V-0、V-1、V-2）。关键控制点为火焰高度、施加时间及实验室通风条件。

• 烟密度等级：依据GB/T 8627，在密闭烟箱中燃烧或分解试样，测量光束透过率的变化。需校准光路系统，并控制燃烧模式（有焰或无焰）。

1.3 环境耐受性

• 耐候性（老化）：依据GB/T 16422.2（氙弧灯）或GB/T 3511（湿热），模拟日光、温度、湿度、喷淋等综合环境作用。检测前后对比色差、光泽度及力学性能变化。核心是光源光谱、辐照度、黑标温度的精确控制。

• 耐化学性：将试样浸入规定浓度的酸、碱、盐、油脂等介质中一定时间，评估其外观、质量及强度变化率。要点是溶液新鲜、温度恒定、浸泡后试样表面处理标准化。

1.4 成分分析

• 灰分：依据GB/T 9345，在马弗炉中高温灼烧至恒重，测定无机填料（如碳酸钙）含量。灼烧温度是关键，通常为(600±25)°C，避免组分分解温度过低或过高。

• 重金属含量：依据GB/T 30647，采用电感耦合等离子体发射光谱法（ICP-OES）或原子吸收光谱法（AAS），测定铅、镉、铬、汞等可迁移元素含量。前处理（微波消解）的完全性至关重要。

2. 各行业检测范围的具体要求

不同应用领域的钙塑板，其性能侧重点和标准要求差异显著。

2.1 建筑装饰与隔断领域

• 核心标准：GB/T 9775《建筑用纸面石膏板》中关于耐水、耐火石膏板的相关测试可作为参考，但需结合钙塑特性制定专项要求。

• 具体要求：

  • 防火安全：室内用板通常要求燃烧等级达到GB 8624《建筑材料及制品燃烧性能分级》中的B1级（难燃材料），需通过氧指数（通常要求≥32%）、燃烧热值、烟毒性等综合判定。公共场所及高层建筑要求更为严格。

  • 力学性能：作为隔墙或吊顶基材，需重点考核抗弯强度（通常要求≥25 MPa）和抗冲击性，确保安装后不变形、不开裂。

  • 尺寸稳定性与耐湿性：在高湿度区域（如卫生间附近）使用，要求经温度（40±2）°C、相对湿度（90±5）%环境处理48小时后，尺寸变化率≤0.3%，且无翘曲、起泡。

2.2 广告展板与印刷基材领域

• 核心标准：参考GB/T 21302《包装用复合膜、袋通则》中关于印刷适性的要求。

• 具体要求：

  • 表面性能：要求表面平滑度、光泽度均匀。需检测表面粗糙度（轮廓算术平均偏差Ra通常要求≤1.6 μm）和油墨附着力（划格法测试，要求0-1级）。

  • 颜色与耐光性：户外使用需重点考核耐候性。经氙灯老化1000小时后，色差ΔE*ab应≤3.0，灰度卡评级≥4级，且无明显粉化、龟裂。

  • 挺度与平整度：保证大幅面广告板的悬挂稳定性，需测量其抗弯弹性模量。

2.3 工业包装与物流托盘领域

• 核心标准：参照GB/T 34344《联运通用平托盘》的性能要求。

• 具体要求：

  • 动态承载与抗跌落：模拟叉车作业，进行动态弯曲试验（通常要求挠度≤托盘跨距的10%）。包装箱需进行跌落试验，从规定高度（如1.2m）跌落后面板无破裂。

  • 抗静载荷：托盘需进行堆码试验，要求额定载荷下变形量≤4 mm/m。

  • 环境适应性：需通过高低温循环试验（如-20°C至+60°C），验证其抗蠕变和抗脆裂能力。耐化学性需抵抗常见油脂、稀释酸碱的侵蚀。

2.4 家具制造领域

• 核心标准：参考GB/T 17657《人造板及饰面人造板理化性能试验方法》。

• 具体要求：

  • 表面耐磨性与耐划痕：桌面、柜面用板需用Taber耐磨仪或划痕测试仪评估，要求磨耗一定转数后质量损失≤0.08 g/100r，表面花纹不露底。

  • 耐热性与耐污染：需测试其抵抗热咖啡杯、高温炊具（通常要求110°C下60分钟无可见变化）及常见污渍（如醋、酒精、口红）的能力。

  • 甲醛释放量：室内家具用板需符合GB 18584要求，气候箱法测定甲醛释放量应≤0.124 mg/m³。

3. 检测仪器的原理和应用

3.1 万能材料试验机

• 原理：通过伺服电机或液压系统驱动横梁移动，对试样施加拉伸、压缩、弯曲等静态载荷，利用高精度负荷传感器和位移编码器实时测量力值与变形。

• 应用：用于测定拉伸强度、断裂伸长率、弯曲强度、弹性模量、剥离强度等。配备高低温箱可进行温湿条件下的力学性能测试。

3.2 氧指数测定仪

• 原理：基于极限扩散火焰原理。通过精密质量流量控制器混合氮气和氧气，在顶部带有小口的垂直玻璃烟囱中形成稳定气流。通过“升降法”寻找能支持试样燃烧的最小氧浓度。

• 应用：定量评价材料的点燃难易程度和燃烧持续性，是评判难燃等级的关键设备。

3.3 水平垂直燃烧试验仪

• 原理：采用特定尺寸的本生灯（甲烷或丙烷为燃料），产生规定高度（如20mm）的蓝色火焰，对水平或垂直放置的试样施加标准火焰（如10秒），通过观察和计时燃烧行为进行分类。

• 应用：主要用于塑料材料可燃性的初步筛选和分级，操作相对简便，结果直观。

3.4 氙灯耐候试验箱

• 原理：利用氙弧灯模拟太阳光谱的全波段辐射，通过滤光器筛选不同光谱（如模拟户外太阳光或透过玻璃的太阳光），并控制箱内的温度、湿度、喷淋周期，实现加速老化。

• 应用：评估钙塑板在阳光、温度、湿气综合作用下的颜色稳定性、光泽保持率和力学性能衰减，预测其户外使用寿命。

3.5 电感耦合等离子体发射光谱仪（ICP-OES）

• 原理：样品溶液经雾化后形成气溶胶，由氩气载入高温等离子体炬中，待测元素原子被激发并发射出特征波长的光，经光栅分光后，由检测器测定其强度，通过与标准曲线对比进行定量分析。

• 应用：用于精确、快速地同时测定钙塑板中多种重金属元素的含量，灵敏度高，检出限可达ppb级。

3.6 冲击试验机（摆锤式）

• 原理：将具有一定位能的摆锤释放，使其冲击并打断标准缺口或无缺口试样，冲击后摆锤的剩余能量通过升起的角度来指示，从而计算出试样断裂所吸收的能量。

• 应用：评估材料在高速冲击状态下的韧性或脆性，缺口冲击强度对材料缺口敏感性评价尤为重要。
