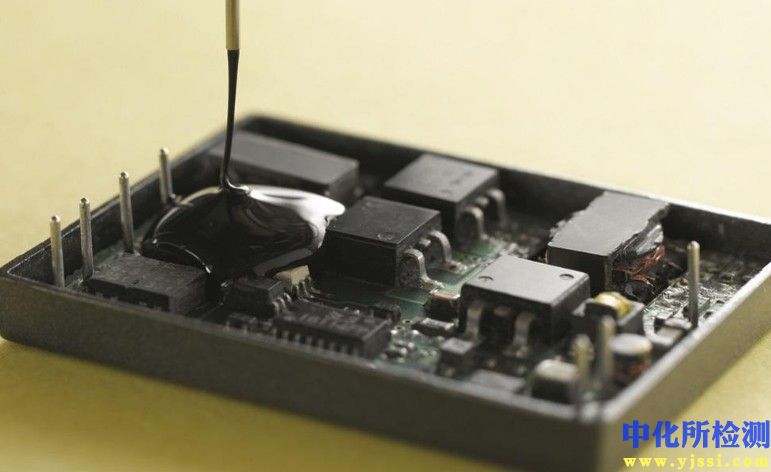

灌封胶测试技术内容

1. 检测项目分类及技术要点

灌封胶性能测试分为物理性能、化学性能、电气性能、热学性能及可靠性五大类。

1.1 物理性能

• 黏度： 表征流动性，采用旋转黏度计在标准温度（如25±0.5°C）下测量，单位 mPa·s 或 cP。需明确测量时的剪切速率。

• 密度： 依据标准（如GB/T 13354），采用比重杯法测量。

• 凝胶时间/操作时间： 在规定温度下，从混合到胶体失去流动性或达到特定黏度（如50,000 mPa·s）的时间。操作时间通常为凝胶时间的70%-80%。

• 固化后硬度： 常用邵氏A或邵氏D硬度计（ASTM D2240）测量。数据需注明固化条件（温度、时间）及测试龄期（如完全固化7天后）。

• 线性收缩率： 固化前后体积或长度变化百分比。低收缩率（通常<0.5%）对减少内应力至关重要。

1.2 化学性能

• 固化放热峰： 通过差示扫描量热仪（DSC）监测混合后反应放热过程，峰值温度（Tpeak）和到达时间（T@Tpeak）影响灌封工艺及对大元件的热冲击风险。

• 挥发份含量： 固化过程或高温下低分子物挥发导致的质量损失百分比，影响内部空洞和电气性能。

• 耐化学药品性： 固化后试片浸泡于特定介质（如酸、碱、溶剂、燃油）规定时间后，评估其质量、体积、硬度及外观变化。

• 阻燃等级： 依据UL 94标准，评定V-0、V-1、V-2等级，涉及垂直/水平燃烧测试。

1.3 电气性能

• 体积电阻率/表面电阻率： 高绝缘性指标，通常使用高阻计（ASTM D257）在标准温湿度下测量，优良灌封胶体积电阻率应>1×10^12 Ω·cm。

• 介电强度（击穿电压强度）： 单位厚度能承受的最高电压，通常≥15 kV/mm。测试遵循IEC 60243，需规定升压速率和电极形状。

• 介电常数（Dk）与损耗因子（Df）： 高频应用关键参数。使用阻抗分析仪或网络分析仪在特定频率（如1 MHz, 1 GHz）下测量。低Dk和Df有利于信号完整性。

1.4 热学性能

• 玻璃化转变温度（Tg）： 通过DSC或动态热机械分析仪（DMA）测定，是材料从玻璃态向高弹态转变的特征温度。高Tg材料在高温下保持刚性好。

• 热膨胀系数（CTE）： 分为玻璃态（Tg以下）和橡胶态（Tg以上）两个阶段。低CTE（尤其Tg以下）有助于匹配被封装元件，降低热应力。常用热机械分析仪（TMA）测量。

• 热导率： 散热关键参数。常用热流计法（ASTM D5470）或激光闪射法（ASTM E1461）测量，单位 W/(m·K)。导热灌封胶热导率范围通常为0.5-3.0 W/(m·K)。

• 长期耐温等级/温度指数： 通过热老化试验（如IEC 60216）评估，确定材料在长期（如20,000小时）使用下的最高耐受温度。

1.5 可靠性

• 冷热冲击/温度循环： 依据标准（如JESD22-A104），在极端高低温（如-55°C/+125°C）间快速转换，评估开裂、分层、电性能劣化。

• 高温高湿老化（双85/HAST）： 在85°C/85%RH条件下长期测试（通常1000小时），或进行高压加速寿命试验（HAST），评估绝缘电阻下降、金属引线腐蚀等情况。

• 机械冲击与振动： 验证在运输或使用环境下对内部元件的保护能力。遵循MIL-STD-883或IEC 60068-2系列标准。

• 盐雾试验： 评估对含盐潮湿环境的耐受性，特别是对金属部件的防护，遵循ASTM B117。

2. 各行业检测范围的具体要求

2.1 新能源汽车与电力电子

• 聚焦安全性： 强制要求高阻燃等级（通常V-0），优异的耐热性（长期工作温度≥125°C，短期耐受>180°C）。

• 高可靠性： 必须通过严苛的温度循环（-40°C至+125°C，>500次）和高温高湿老化测试（1000小时以上）。

• 电气绝缘性： 针对电机控制器、OBC等高压部件（工作电压≥600VDC），要求超高介电强度（≥25 kV/mm）和耐电晕性能。

• 热管理： 对IGBT模块等大功率器件，导热率是关键（常需≥1.5 W/(m·K)），且要求低热阻和低CTE以匹配半导体材料。

2.2 消费电子与LED照明

• 基础防护与可靠性： 重点评估常态下的防水防潮性能（如IP67等级测试）、常规温度循环及机械振动。

• 光学性能（针对LED）： 要求高透光率（>90%）、低黄变指数（初始及老化后），以及良好的耐UV老化性能。

• 工艺与环保： 关注操作时间、表干时间等工艺适应性，并可能要求符合RoHS、REACH等有害物质限制法规。

2.3 航空航天与军工

• 极端环境耐受： 测试条件远超常规，温度范围可达-65°C至+200°C以上，并需考虑高真空、强辐射等特殊环境下的性能保持率。

• 长寿命与超高可靠： 依据MIL、NASA等标准进行超长时、多因素复合的可靠性验证（如温度-湿度-振动三综合试验）。

• 低放气性： 必须通过低总质量损失（TML）和可凝挥发物（CVCM）测试（如ASTM E595），以防止污染精密光学或电子系统。

2.4 通信/5G基础设施

• 高频电性能： 对介电常数（Dk）和损耗因子（Df）的稳定性要求极高，需在宽频带（如1-40 GHz）内进行测试，且要求低至0.005以下的Df值。

• 高热管理： 基站功率放大器等部件要求灌封胶兼具高导热（>2.0 W/(m·K)）和低Dk/Df。

• 户外长期可靠性： 必须通过长期耐紫外、耐盐雾及宽温域温度循环测试。

3. 检测仪器的原理和应用

3.1 热分析类仪器

• 差示扫描量热仪（DSC）：

  • 原理： 测量样品与参比物在程序控温下的热流差，用于分析固化反应（放热峰）、玻璃化转变温度（Tg）、熔点、结晶度及热稳定性。

  • 应用： 确定固化工艺（起始、峰值、结束温度），计算反应焓，表征Tg，评估材料纯度与热历史。

• 热机械分析仪（TMA）：

  • 原理： 在微小负荷下，测量样品尺寸随温度或时间的变化。

  • 应用： 精确测定线性膨胀系数（CTE）、玻璃化转变温度（Tg，膨胀法）、软化点及固化过程中的体积收缩。

• 动态热机械分析仪（DMA）：

  • 原理： 对样品施加一个周期性的振荡应力，测量其应变响应，得到储能模量（E‘）、损耗模量（E’‘）和损耗因子（tanδ）随温度、频率或时间的变化。

  • 应用： 精确测定Tg（以tanδ峰或E’拐点为准），评估材料的粘弹性、固化程度、阻尼性能及低温韧性。

3.2 电气性能测试仪器

• 高阻计/绝缘电阻测试仪：

  • 原理： 通常采用直流比较法或电压-电流法，通过施加标准化直流测试电压（如500V），测量流经试样的微小泄漏电流，计算电阻值。

  • 应用： 直接测量体积电阻率和表面电阻率，是评价绝缘性能的基础测试。

• 介电强度测试仪（耐压测试仪）：

  • 原理： 在试样两端施加连续可升的交流或直流高压，直至试样发生介电击穿，记录击穿瞬间的电压值。

  • 应用： 测定材料的击穿电压强度，验证其承受过电压的能力。

• 阻抗分析仪/网络分析仪：

  • 原理： 阻抗分析仪通过施加扫频交流信号，精确测量材料在特定频率下的复阻抗，进而计算Dk和Df。网络分析仪则通过测量微波信号在材料中的传输/反射特性来提取高频介电参数。

  • 应用： 关键用于高频电子领域，测量宽频率范围内的介电常数（Dk）和损耗因子（Df）。

3.3 物理性能与可靠性测试设备

• 旋转黏度计：

  • 原理： 通过测量转子在胶液中匀速旋转所受的扭矩，换算得到黏度值（流变仪则可进行更复杂的流变分析）。

  • 应用： 监控胶料的混合状态、适用期及工艺性，是生产与研发的常规测试。

• 恒温恒湿试验箱/冷热冲击试验箱：

  • 原理： 通过制冷/加热系统、加湿/除湿系统精确控制腔体内的温湿度环境或实现温区间的快速转换。

  • 应用： 模拟高温高湿、温度循环、冷热冲击等环境条件，进行加速老化与可靠性评估。

• 万能材料试验机：

  • 原理： 通过伺服电机或液压系统驱动横梁，对试样施加拉伸、压缩、弯曲、剪切等载荷，并同步测量力与位移。

  • 应用： 测定灌封胶固化后的拉伸强度、断裂伸长率、压缩强度、弹性模量等力学性能。
