硅片测试：芯片制造的无名守护者

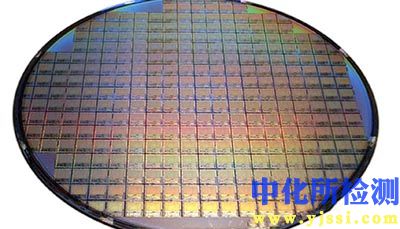

在精密复杂的半导体产业链中，硅片测试扮演着至关重要的角色。它如同一位严谨的质检员，在芯片封装前对每一片晶圆进行细致“体检”，确保只有合格的产品才能进入下一环节。这项技术虽不常被公众提及，却是保障芯片性能与可靠性的核心壁垒。

一、 硅片测试：为何不可或缺？

• 良率保障者： 晶圆制造涉及数百道工序，微小尘埃、工艺波动都可能导致局部电路失效。测试能精准定位瑕疵芯片（Die），避免将资源浪费在封装注定失败的产品上，显著提升整体良率与经济效益。
• 性能筛选器： 即使结构完整，芯片性能也可能因工艺差异而参差不齐。测试能精确测量关键电学参数（如速度、功耗、漏电流），将芯片按性能分级（Binning），满足不同应用场景的需求。
• 可靠性守门人： 早期失效（Infant Mortality）是芯片可靠性的大敌。硅片测试包含应力测试（如高温、高压），能提前暴露潜在缺陷，拦截那些可能在终端用户手中过早失效的芯片，极大提升最终产品的品质信誉。
• 工艺优化镜： 测试数据是制造工艺的“晴雨表”。通过分析失效分布图（Wafer Map）和失效模式，工程师能迅速定位工艺瓶颈，驱动制程改进与良率爬升。

二、 核心测试方法与技术探秘

硅片测试是多种技术的精密组合，主要涵盖以下方面：

1. 电性参数测试 (Parametric Test):

   • 目标： 测量晶体管和互连线的基本电学特性（如阈值电压Vt、导通电阻Ron、接触电阻、互连线电阻/电容）。
   • 工具： 利用测试结构（Process Control Monitor, PCM）或特定测试焊盘，使用精密参数测试仪完成。
   • 意义： 监控工艺稳定性，确保器件基本性能达标。

2. 电路功能测试 (Functional Test / Wafer Sort):

   • 目标： 验证芯片内部电路能否按设计意图正确执行逻辑功能。
   • 工具： 自动测试设备 (ATE) 是核心。它通过探针卡 (Probe Card) 上的精密探针，与芯片焊盘建立临时电连接，施加测试激励信号并捕获响应。复杂的测试程序（Test Program）控制整个流程。
   • 关键指标： 测试覆盖率（覆盖多少电路功能）、测试向量（激励信号模式）、测试时间（影响成本）。
   • 结果： 标记出功能失效的芯片（通常用墨点或电子地图记录）。

3. 缺陷检测与复查：

   • 光学检测 (Optical Inspection): 利用高分辨率光学显微镜或自动光学检测设备（AOI），快速扫描晶圆表面，识别划痕、污染、图形缺失等宏观缺陷。
   • 电子束检测/复查 (E-beam Inspection/Review): 对光学检测发现的疑似缺陷或特定区域进行高分辨率成像和分析，定位细微的物理缺陷或图形畸变。
   • 扫描式探针技术 (如 AFM): 提供纳米级表面形貌和电学特性（如导电性）信息。

4. 可靠性相关测试 (部分在硅片级进行):

   • 高温工作寿命测试 (HTOL): 在高温下对芯片施加工作电压进行长时间测试，加速评估其长期工作可靠性。
   • 电迁移测试 (EM): 评估金属互连线在高电流密度下的抗迁移能力。
   • 经时绝缘层击穿测试 (TDDB): 评估栅氧化层等绝缘介质在电场下的长期可靠性。

三、 挑战与未来演进方向

硅片测试技术持续面临严峻挑战，也在不断创新突破：

• 测试成本压力： 随着晶体管数量激增和测试复杂度上升，测试成本在芯片总成本中的占比日益显著。如何提升测试效率（如并行测试更多芯片）、优化测试向量、开发更经济的测试方案是核心课题。
• 微缩化与齐全封装挑战：
  • 探针精度： 芯片焊盘尺寸和间距不断缩小，要求探针卡具备更高的定位精度、更小的接触力和更可靠的电气连接。
  • 翘曲与共面性： 大尺寸薄晶圆易翘曲，保持探针与所有焊盘的良好接触成为难题。
  • 3D/异构集成： 芯片堆叠（如HBM）和系统级封装（SiP）需要在硅片级或部分封装后进行更复杂的测试策略（如中介层测试、Known Good Die-KGD需求）。
• 高频高速测试： 5G、AI等应用驱动芯片工作频率飙升，要求测试设备具备更高带宽、更低噪声和更精确的时序控制能力。
• 人工智能赋能：
  • 智能测试程序生成： 利用AI优化测试向量，提高覆盖率同时缩短测试时间。
  • 智能数据分析与预测： 通过机器学习分析海量测试数据，预测芯片性能和可靠性，实现更精准的良率管理和失效分析，甚至指导设计和工艺优化。
  • 自适应测试： 根据前序测试结果动态调整后续测试策略，提升效率。
• 设计内建测试 (DFT/BIST)： 在芯片设计阶段就集成自测试电路（如扫描链Scan Chain、内建自测试BIST），降低对外部测试设备的依赖，提高测试可控性和可观测性。

四、 结语：精密制造的无名基石

硅片测试虽处幕后，却是支撑现代半导体产业高质、高效发展的关键支柱。从基础的参数测量到复杂的功能验证，从缺陷筛查到可靠性评估，它构筑了芯片从晶圆到合格产品的质量防线。面对日益复杂的芯片架构和严苛的成本效率要求，硅片测试技术正积极拥抱AI等创新，持续提升其智能化、高效化和精密化水平，为信息时代的持续进步默默贡献着不可替代的力量。
