衬里检测

衬里完整性检测：流程、方法与应用指南

衬里检测的核心意义
工业设备衬里（如防腐、耐磨或隔热层）是保障装置安全运行的核心防线。其失效可能导致介质泄漏、停产乃至安全事故。系统化的衬里检测已成为设备管理不可或缺的环节。

一、衬里检测的关键阶段

1. 施工过程监控

   • 基体处理确认： 严格检查待衬表面的清洁度、粗糙度及缺陷修复情况，确保达到工艺标准。
   • 材料与工艺核查： 验证衬里材料批次、配比、固化条件及施工环境（温湿度）符合规范。
   • 过程质量检验： 分层检测各道工序（如底涂、贴衬、面涂）的粘结强度、厚度均匀性与致密性。

2. 竣工验收评估

   • 全面外观检查： 利用强光、放大镜等工具，系统筛查鼓泡、裂纹、针孔、分层、杂质嵌入等表观缺陷。
   • 厚度精准测量： 采用磁性测厚仪（金属基体）或超声波测厚仪（非金属基体），按网格布点确保覆盖所有关键区域。
   • 粘结强度测试： 使用专用拉拔仪抽样检测，验证衬里与基体的结合力是否达标。
   • 针孔与缺陷定位： 对非导电衬里（如橡胶、塑料、玻璃钢），优先采用高压电火花检测；对导电衬里（如砖板胶泥砌筑层），则运用低压湿海绵法。

3. 运行期定期维护检测

   • 周期性跟踪监测： 结合设备运行工况（介质、温度、压力、冲刷）制定检测计划，重点监控易损部位（如接管、焊缝、拐角）。
   • 损伤模式识别： 识别化学腐蚀、机械磨损、热应力开裂、渗透起泡等典型失效模式。
   • 衬里残余寿命评估： 综合厚度变化、缺陷发展速率与服役环境，预判衬里剩余使用寿命。

二、核心检测方法与技术手段

• 目视与辅助检查 (VT)：

  • 基础手段： 最直接、最常用，依赖经验。
  • 工具辅助： 内窥镜、工业视频镜（管道、容器内部）、敲击棒（听音辨分层）。

• 厚度测量：

  • 磁性法： 适用于钢铁基体上的非磁性涂层（油漆、塑料、橡胶）。
  • 涡流法： 适用于非铁金属（铝、铜）基体上的非导电涂层。
  • 超声波法： 用途最广，适用于多种基材（金属、混凝土、塑料）及衬里类型（橡胶、塑料、玻璃钢、胶泥、陶瓷），需良好耦合。

• 电火花针孔检测 (Holiday Detection)：

  • 原理： 利用导电基体与非导电衬里间的电位差，探头扫过缺陷时产生放电火花/声光报警。
  • 电压选择： 严格依据衬里厚度与材料类型（遵循相关标准），避免过高电压损伤完好衬里。
  • 适用性： 橡胶衬里、塑料衬里（FBE, PE, PP）、玻璃钢衬里、薄涂层等。

• 粘结强度测试 (Adhesion Test)：

  • 拉拔法： 最常用，将特定直径的试锭用专用胶粘于衬里表面，使用拉拔仪垂直施力直至分离，记录强度值及失效模式（内聚破坏或粘结破坏）。
  • 划格法/划X法： 定性或半定量评估，适用于较薄涂层。

• 硬度测试：

  • 目的： 评估衬里材料（尤其橡胶、弹性体）的硫化或固化程度是否充分。
  • 仪器： 邵氏硬度计（A型, D型等）、巴科尔硬度计（用于玻璃钢）。

三、重点衬里类型的检测要点

• 橡胶衬里：

  • 硬度和厚度为关键指标。
  • 电火花检测是针孔排查的最佳手段。
  • 重点检查法兰翻边、接缝硫化质量、使用后的老化龟裂与溶胀。

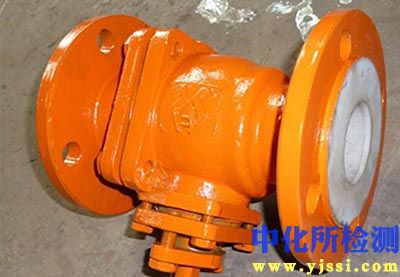

• 塑料衬里 (PP/ PVC/ PVDF/ F4等)：

  • 严格电火花检测。
  • 关注焊接缝质量（热风焊、挤出焊）、热成型区域的厚度减薄与微裂纹。
  • 检查安装紧固件的密封性。

• 玻璃钢衬里/整体设备：

  • 巴科尔硬度评估固化度。
  • 超声波检测层合质量（孔隙、分层）。
  • 外观检查树脂富集/贫瘠区、纤维浸渍情况、白斑、裂纹。
  • 必要时进行水压试验验证整体密封性。

• 砖板衬里 (耐酸砖/ 碳砖)：

  • 外观检查灰缝饱满度（胶泥挤出）、有无裂纹、脱落。
  • 敲击检查空音（判断胶泥饱满度/粘结）。
  • 低压湿海绵法检测砖缝胶泥层针孔（若胶泥层导电）。
  • 关注设备运行后的砖缝侵蚀与介质渗透迹象。

四、检测流程规范化与安全准则

1. 方案制定： 明确检测目的、范围、标准、方法、人员资质、设备及验收准则。
2. 安全准备： 严格执行设备隔离、清洗置换、受限空间作业、气体检测、个人防护（PPE）等安全规程。
3. 现场实施： 规范操作检测设备，详尽记录检测条件、位置、数据与发现缺陷（位置、尺寸、形态）。
4. 数据分析与报告： 客观评估缺陷严重性，依据标准判定合格与否，提出维修建议或继续使用条件。
5. 结果存档： 完整保存检测记录、报告与影像资料，形成设备衬里状态档案。

：构筑可靠的防护屏障
科学严谨的衬里检测贯穿设备全生命周期，是预防失效、保障安全、优化维护成本的关键。深刻理解各类衬里特性与失效机理，精准选用检测技术，严格执行标准化流程，方能有效监控衬里状态，为工业装置的平稳高效运行奠定坚实基础。持续的技术更新与人员培训亦是提升检测可靠性的核心要素。
