聚苯胺材料性能测试：核心表征技术与数据分析途径

化学结构与组分分析

• 傅里叶变换红外光谱（FTIR）： 识别聚苯胺主链特征官能团（如醌式结构=N-、苯式结构-NH-、芳香环C=C/C-H），判断氧化还原状态（全还原态、中间氧化态、全氧化态）及掺杂/脱掺杂程度。通过特征峰位置（如~1580 cm⁻¹, ~1490 cm⁻¹, ~1300 cm⁻¹, ~1140 cm⁻¹, ~830 cm⁻¹）偏移和强度变化进行分析。
• 紫外-可见-近红外光谱（UV-Vis-NIR）： 观测聚苯胺不同氧化态和掺杂态对应的特征吸收带。苯醌结构吸收峰(~330nm)、极化子吸收带(~430nm)、自由载流子吸收带(~800nm及以上)的位置和强度直接关联导电性和掺杂水平。
• X射线光电子能谱（XPS）： 精确测定表面元素组成（C, N, O）及化学态。重点分析N 1s谱峰（可拟合为醌式亚胺=N-、苯式仲胺-NH-、带正电的氮阳离子N⁺），计算掺杂比例（N⁺/[N]），评估表面掺杂状态及杂质。
• 拉曼光谱（Raman）： 提供分子振动信息，特别适合区分苯式/醌式结构（如C-H弯曲峰位置变化）、极化子/双极化子特征峰，对结构变化敏感，常用于研究掺杂/降解过程。

微观结构与形貌观测

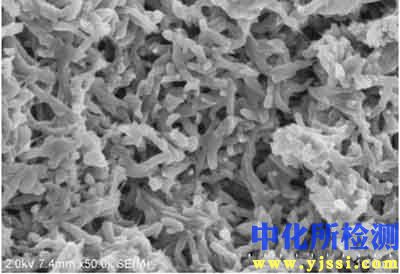

• 扫描电子显微镜（SEM）： 直观观察聚苯胺微观形貌（如纳米纤维、纳米颗粒、纳米管、薄膜表面平整度）、尺寸分布、团聚情况及成膜性。操作电压通常较低（5-15kV）以减少损伤。
• 透射电子显微镜（TEM）： 提供更高分辨率形貌信息，观察内部精细结构（如结晶度、孔隙结构）、测量纳米材料尺寸和壁厚。需注意电子束可能损伤样品。
• 原子力显微镜（AFM）： 获取样品表面三维形貌，定量测量表面粗糙度（Ra, Rq）、薄膜厚度（需制备台阶）及纳米结构高度信息。
• X射线衍射（XRD）： 评估聚苯胺结晶度。通常表现为部分结晶或非晶态，衍射峰位置和强度反映分子链排列有序程度及可能存在的晶体结构变化。

关键物理性能测试

• 电导率测试：
  • 四探针法： 测量块体或薄膜材料体电导率（σ，单位 S/cm），消除接触电阻影响，是测定本征导电性的标准方法。需制备平整样品。
  • 范德堡法： 适用于不规则形状薄膜，通过多点电阻测量计算电阻率和电导率。
  • 交流阻抗谱（EIS）： 区分材料的体电阻、晶界电阻和接触电阻，分析电荷传输机制。常用于电化学体系或导电复合材料。
  • (可选)原位电导率： 测量电导率随环境（如湿度、气体、温度）或电化学状态（掺杂/脱掺杂）的动态变化。
• 热稳定性测试：
  • 热重分析（TGA）： 在程序控温下测量样品质量随温度的变化。评估聚苯胺的热分解温度（失重起始点、最大失重速率点）、残留量、含水量及掺杂剂（如酸根）脱除温度。
  • 差示扫描量热法（DSC）： 测量样品在程序控温过程中与参比物的热流差。探测玻璃化转变温度(Tg)、结晶峰、熔融峰及热效应（如氧化反应放热）。
• 分子量测定：
  • 凝胶渗透色谱（GPC）/尺寸排阻色谱（SEC）： 测定可溶性聚苯胺（如掺杂态溶于特定溶剂）的相对分子量及其分布（Mw, Mn, PDI）。选择合适的溶剂和标样至关重要。

电化学性能评估

• 循环伏安法（CV）： 最常用技术。在特定电解质溶液中，对工作电极施加三角波电压扫描，记录电流响应。用于：
  • 确定聚苯胺的氧化还原电位（特征阳极峰Epa/阴极峰Epc）。
  • 研究氧化还原过程的可逆性（峰电位差ΔEp，峰电流比ipa/ipc）。
  • 定性判断不同氧化态（亮翠绿碱、翡翠绿碱、全还原白苯胺）间的转变。
  • 评估材料的循环稳定性（多次循环后峰电流、峰电位变化）。
• 恒电流充放电（GCD）： 在恒定电流下充放电，记录电压-时间曲线。用于计算比容量（C/g）、能量密度、功率密度及库仑效率（充放电效率），是评估储能性能的核心方法。
• 电化学阻抗谱（EIS）： 施加小幅正弦交流扰动，测量阻抗响应。用于分析电荷转移电阻、离子扩散电阻（Warburg）、双电层电容等，研究电极过程的动力学特性。

功能特性测试（按应用领域）

• 电致变色性能： 结合UV-Vis-NIR光谱和电化学工作站，原位测量材料在不同电压下透过率/反射率/颜色的动态变化，评估着色效率、响应时间、光学对比度、循环稳定性。
• 传感性能： 根据目标物（气体、生物分子、离子等），设计特定传感平台，测试灵敏度、选择性、检测限、响应/恢复时间及稳定性。
• 防腐性能： 通过电化学测试（如开路电位监测、动电位极化曲线、EIS）评估涂层金属在腐蚀介质中的耐蚀性（腐蚀电流密度Icorr、极化电阻Rp、缓蚀效率）。
• 微波吸收性能： 使用矢量网络分析仪测量材料在特定频段的复介电常数与复磁导率，计算反射损耗（RL），评估吸波效能与有效带宽。

测试结果解读与报告要素

• 数据关联性： 核心在于建立不同表征结果间的内在联系。例如：XPS测得的掺杂水平应与电导率变化相关联；形貌（粒度、比表面积）变化可能影响电化学活性面积和电荷传输效率。
• 状态明确： 清晰标注样品状态（如制备方法、氧化态、掺杂酸种类、是否成膜、干燥条件），这对结果解读和重现性至关重要。
• 对照实验： 设置适当对照（如不同掺杂比例样品、不同合成条件产物、空白基底）是得出可靠的基础。
• 仪器参数： 完整记录关键测试参数（如光谱分辨率、扫描速率、激发波长、扫描范围、施加电流/电压、环境温湿度），确保结果可追溯和可比较。
• 误差分析： 评估数据可信度，讨论可能的误差来源（如仪器误差、制样差异、测量重复性）。
• 规范图表： 使用清晰、标注完整的图表（如带峰位标注的光谱图、标尺的SEM图、带拟合曲线的EIS Nyquist图）展示数据。图表标题、坐标轴标签（含单位）、图例需清晰准确。

全面的聚苯胺测试依赖于多种表征技术的协同应用。从分子结构、微观形貌到宏观电学、电化学及功能特性，每一层次的测试数据相互印证，共同构建对材料性能的深入理解。严格遵循测试规范、准确记录实验条件、进行关联性分析并关注材料状态，是获取可靠数据、推动聚苯胺材料研究与应用发展的关键。

主要参考文献

1. MacDiarmid, A. G., et al. (1987). Polyaniline: Interconversion of Metallic and Insulating Forms. Molecular Crystals and Liquid Crystals.
2. Stejskal, J., & Gilbert, R. G. (2002). Polyaniline. Preparation of a Conducting Polymer. Pure and Applied Chemistry.
3. Trchová, M., & Stejskal, J. (2011). Polyaniline: The infrared spectroscopy of conducting polymer nanotubes. Pure and Applied Chemistry.
4. Bhadra, S., et al. (2009). Progress in preparation, processing and applications of polyaniline. Progress in Polymer Science.
5. Li, D., et al. (2018). Recent advancements in polyaniline-based nanocomposites for electrochemical energy storage and conversion. Journal of Materials Chemistry A.
