PA66材料性能测试：全面解析关键评估方法与标准

引言
聚酰胺66（PA66）凭借其优异的机械强度、耐热性、耐磨性和化学稳定性，成为工程塑料领域的佼佼者。从汽车部件到电子电器，从工业齿轮到消费品，其应用广泛且关键。为确保材料在严苛工况下的可靠性和耐久性，系统化、标准化的性能测试不可或缺。本文将深入探讨PA66的核心测试项目、方法与标准，为您提供全面的评估视角。

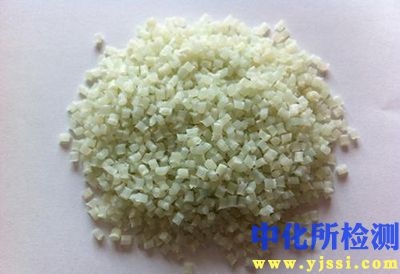

一、 聚酰胺66（PA66）材料概述

PA66是一种半结晶性热塑性塑料，由己二胺和己二酸缩聚而成。其分子链结构规整，易于形成氢键，赋予了材料：

• 高强度与刚性： 优异的承载能力。
• 良好的耐热性： 相对较高的熔点和热变形温度。
• 耐磨性与自润滑性： 适合摩擦磨损工况。
• 耐化学性： 对多种油脂、溶剂（除强酸和强氧化剂外）有一定耐受性。
• 易加工性： 适用于注塑、挤出等多种成型工艺。
  然而，其性能易受水分、温度、光照、应力及化学环境的影响，精确测试是评估其适用性的基石。

二、 物理与机械性能核心测试

这些测试评估材料的基本承载和行为特性。

1. 密度测定 (ISO 1183, ASTM D792):

   • 方法： 通常采用液体置换法（浮力法）。
   • 意义： 基础物性数据，影响制件重量、成本计算及材料鉴别。

2. 熔体质量流动速率/熔体体积流动速率 (MFR/MVR) (ISO 1133, ASTM D1238):

   • 方法： 在特定温度（如PA66常用275°C或295°C）和负荷（如2.16kg, 5kg）下，测量熔融树脂在规定时间内通过标准口模的质量(MFR)或体积(MVR)。
   • 意义： 关键加工性能指标，反映熔体流动性，直接影响注塑、挤出等工艺参数设定及制品质量（如填充是否完全、是否出现流痕等）。

3. 拉伸性能 (ISO 527, ASTM D638):

   • 方法： 使用万能材料试验机，以恒定速率拉伸标准哑铃型试样，测定：
     • 拉伸强度： 材料在拉伸断裂前承受的最大应力。
     • 断裂伸长率： 试样断裂时的伸长百分比，反映材料的韧性或脆性。
     • 拉伸模量 (弹性模量)： 材料在弹性变形阶段应力与应变的比值，表征材料刚度。
   • 意义： 评估材料在拉伸载荷下的强度、延展性和刚性，是结构件设计的核心参数。需特别注意测试前状态调节（如是否吸湿饱和）。

4. 弯曲性能 (ISO 178, ASTM D790):

   • 方法： 三点弯曲试验，测量：
     • 弯曲强度： 试样在弯曲载荷下断裂或达到规定形变时的最大应力。
     • 弯曲模量： 弯曲应力与应变在弹性范围内的比值，表征抗弯曲变形的能力。
   • 意义： 评估材料在弯曲载荷下的性能，模拟梁、支架等受力状态。

5. 冲击性能 (ISO 179, ISO 180, ASTM D256):

   • 方法：
     • 简支梁冲击 (Charpy)： 试样水平放置，两端支撑，摆锤冲击试样中部缺口或无缺口面。(ISO 179, ASTM D6110)
     • 悬臂梁冲击 (Izod)： 试样垂直夹持，缺口背向摆锤，摆锤冲击缺口处。(ISO 180, ASTM D256)
   • 意义： 测量材料抵抗冲击载荷或突然载荷的能力，反映韧性。缺口敏感性测试尤为重要，可评估应力集中对材料韧性的影响。PA66在干燥状态下韧性好，但低温或吸湿不足时可能变脆。

6. 压缩性能 (ISO 604, ASTM D695):

   • 方法： 对标准试样施加压缩载荷，测量压缩强度、模量等。
   • 意义： 评估材料在压缩载荷下的行为，适用于承受压力的部件。

7. 硬度 (ISO 2039, ASTM D2240):

   • 方法： 常用洛氏硬度（Rockwell，如R级、M级）或球压痕硬度（ISO 2039-1）。
   • 意义： 表征材料表面抵抗局部塑性变形（如压入）的能力，与耐磨性有一定关联。

三、 热性能关键测试

评估材料在温度作用下的稳定性与行为变化。

1. 热变形温度 (HDT) / 维卡软化温度 (VST) (ISO 75, ASTM D648 / ISO 306, ASTM D1525):

   • 方法：
     • HDT： 三点弯曲法，测量标准试样在规定弯曲应力（如0.45MPa, 1.80MPa或8.0MPa）下达到规定形变（如0.2mm或0.32mm）时的温度。载荷选择至关重要，结果差异显著。
     • VST： 在特定升温速率下，测量特定针头在特定载荷（如10N或50N）下刺入试样表面1mm深时的温度。
   • 意义： 表征材料短期耐热性，是上限工作温度的重要参考指标（实际应用温度通常远低于HDT）。PA66的HDT值较高，是其重要优势。

2. 熔融温度与结晶行为 (DSC - 差示扫描量热法) (ISO 11357, ASTM D3418):

   • 方法： 测量材料在程序控温下吸热（熔融）或放热（结晶）过程中的热流变化。
   • 意义：
     • 熔点 (Tm)： 确认材料类型，评估加工温度。
     • 玻璃化转变温度 (Tg)： 材料从玻璃态向高弹态转变的温度，影响低温韧性、尺寸稳定性。
     • 结晶温度 (Tc) 与结晶度： 影响材料的最终机械性能、收缩率和长期性能。

3. 热重分析 (TGA) (ISO 11358, ASTM E1131):

   • 方法： 在程序控温（通常在惰性气氛或空气）下测量材料质量随温度或时间的变化。
   • 意义： 评估材料的热稳定性、分解温度、挥发分含量、填料/添加剂含量等。

4. 线性热膨胀系数 (CLTE) (ISO 11359, ASTM E831, ASTM D696):

   • 方法： 测量材料在特定温度范围内，单位温度变化引起的长度变化率。
   • 意义： 评估材料受热时的尺寸变化率，对精密部件、与金属嵌件配合的设计至关重要。

四、 长期性能与环境老化测试

模拟实际使用环境，评估材料的耐久性。

1. 吸水性测试 (ISO 62, ASTM D570):

   • 方法： 将标准试样浸入规定温度（如23°C）的水中，测量不同时间点（如24小时、饱和）的质量增加百分比。
   • 意义：
     • PA66具有显著的吸湿性，水分会显著增塑材料（提高韧性、冲击强度，降低强度、刚度和尺寸稳定性）。
     • 测试结果是材料状态调节（干燥或特定湿度平衡）和预测湿态性能的基础。
     • 影响电气性能、尺寸精度及长期老化行为。

2. 温度与湿度老化 (ISO 2578, ASTM D3045, IEC 60068 系列):

   • 方法： 将试样置于恒定的高温环境下（如70°C, 85°C, 120°C或更高）和/或高湿环境（如85%RH, 95%RH）中老化指定时间（数百至数千小时）。
   • 评估： 定期取出试样，按标准状态调节后，测试关键性能（如拉伸强度、冲击强度、颜色、外观）的保持率或变化率。
   • 意义： 预测材料在长期热、湿作用下的性能衰减趋势，评估使用年限（热寿命评估）。

3. 耐化学性测试 (ISO 175, ASTM D543):

   • 方法： 将试样浸泡在特定的化学试剂（如机油、刹车油、冷却液、清洁剂、酸、碱等）中，在规定温度和时间内暴露。
   • 评估： 测试后测量质量变化、尺寸变化、外观变化（变色、起泡、开裂、溶胀等）及关键机械性能（如强度、韧性）的保持率。
   • 意义： 评估材料在接触特定化学品时的耐受性，是选材的关键依据。

4. 耐候性测试 (ISO 4892, ASTM G154, ASTM G155):

   • 方法：
     • 氙灯老化： 模拟全光谱太阳光、温度和湿度循环。(ISO 4892-2, ASTM G155)
     • 紫外（UV）老化： 主要模拟太阳光的紫外波段。(ISO 4892-3, ASTM G154)
   • 评估： 定期观察和测试试样的颜色变化（色差ΔE）、光泽度保持率、表面粉化、龟裂以及机械性能（特别是冲击强度）的退化。
   • 意义： 评估材料在户外光照、雨水、露水等气候因素作用下的抗老化能力。

五、 其他重要测试

1. 电气性能 (IEC 60243, IEC 60250, IEC 60093):

   • 测试项： 体积电阻率、表面电阻率、介电强度、介电常数、损耗因数。
   • 意义： 关键于电子电气应用（连接器、开关、线圈骨架等）。PA66的电气性能受湿度影响极大，测试必须在规定的湿度条件下进行（通常需充分干燥状态）。

2. 阻燃性能 (UL 94, IEC 60695-11-10):

   • 方法： 主要采用垂直燃烧（V-0, V-1, V-2等级）和水平燃烧试验。
   • 意义： 评估材料的可燃性等级，是电子电气、交通运输等领域的安全准入要求。可通过添加阻燃剂改性达到高阻燃等级（如PA66+GF阻燃）。

3. 摩擦磨损性能 (ISO 9352, ASTM G99, ASTM D3702):

   • 方法： 包括磨耗（Taber磨耗）、滑动摩擦磨损（销盘式、环块式）等。
   • 意义： 评估材料在摩擦工况下的耐磨耗寿命和摩擦系数，对齿轮、轴承、滑块等运动部件至关重要。PA66具有良好的自润滑性及耐磨性。

六、 测试流程与结果解读要点

1. 试样制备与状态调节：

   • 严格按照标准规定制备试样（注塑、机加工），确保尺寸精确、无缺陷。
   • 状态调节是核心！ PA66测试结果高度依赖其水分含量。必须依据标准（如ISO 291, ASTM D618）在特定温湿度（通常是23°C/50%RH）下调节足够时间以达到平衡（可能需要数天至数周），或根据测试要求在特定条件下（如干燥状态、高温干燥后）进行。明确标注测试状态是关键。

2. 选择适用标准： 确保测试方法遵循国际（ISO/IEC）、国家（如GB）或行业（ASTM、UL等）标准，保证结果的可比性和认可度。

3. 设备校准与合规操作： 使用经过计量认证的设备，并由经过培训的人员按标准操作规程进行测试。

4. 结果分析与报告：

   • 记录原始数据并计算各项性能指标。
   • 提供详细的测试条件（温度、湿度、试样状态、加载速率、载荷大小等）。
   • 与材料规格书、历史数据或特定应用要求进行对比分析。
   • 理解测试的局限性和适用场景（如短期测试预测长期性能需谨慎）。

全面而精准的测试是解锁PA66材料潜能、确保其在目标应用中安全可靠运行的关键。从基础的物理机械性能到复杂的环境老化与长期性能评估，每一项测试都如同拼图的一块，共同构建起对材料行为的完整认知。深刻理解PA66对水分、温度、光照和化学环境的敏感性，并据此严格控制测试条件（特别是状态调节），是获得可靠、可比数据的基石。通过遵循国际标准、严谨执行测试流程并科学解读结果，开发者与使用者方能做出最优的材料选择与设计决策，充分发挥PA66这一高性能工程塑料的卓越价值。
