美纹纸测试-中析研究所第三方检测机构[材料实验室]

美纹纸核心性能测试方法与评估指南

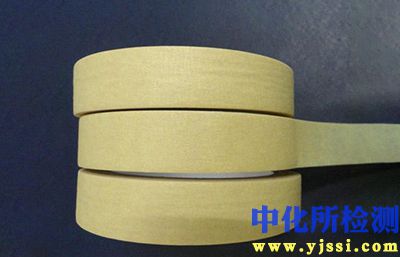

美纹纸（遮蔽胶带）广泛应用于涂装、电子、家装等领域，其性能优劣直接影响遮蔽效果和工作效率。为确保选用合适的产品，进行严谨的性能测试至关重要。以下针对美纹纸的关键性能指标，提供一套全面的测试评估指引：

粘着力测试：核心贴合能力评估

目的： 衡量胶带对被粘贴表面（基材）的初始粘结强度。
方法： 将美纹纸以恒定压力贴附于标准测试板（通常为不锈钢板或浮法玻璃板），静置规定时间（如20分钟）。使用专业拉力试验机，以恒定速度（如300mm/min）沿180°方向剥离胶带。
评估： 记录剥离过程中的平均力值（常用单位：gf/inch 或 N/cm）。数值越高，表示粘着力越强。需明确测试基材（钢板、玻璃、塑料等），因不同表面结果差异显著。
要点： 测试结果反映胶带在遮蔽过程中的即时“抓附”能力，是防止涂料渗入的关键指标。

厚度测试：精确控制的关键

目的： 精确测量胶带（含胶层和基材）的总厚度。
方法： 使用高精度测厚仪（如千分表或电子测厚仪），在胶带不同位置取多点（至少三点）测量。
评估： 计算平均值作为胶带厚度（常用单位：μm 或 mm）。厚度均匀性至关重要，直接影响边缘密封性和阶梯效果。过厚可能导致边缘突起，过薄则可能强度不足或易渗漆。
要点： 厚度是影响施工精细度和边缘清晰度的重要因素，尤其在高品质涂装中。

耐温性能测试：高温环境稳定性验证

目的： 评估胶带在特定高温环境及时间下，粘合剂和基材的稳定性、抗软化、收缩、开裂及残留性能。
方法：
- 标准烘烤： 将贴附在测试板上的美纹纸置于设定温度（根据应用需求选择，如80°C, 100°C, 150°C等）的烘箱中，持续规定时间（如30分钟、1小时）。
- 冷却观察： 取出冷却至室温后，观察是否有明显收缩、卷边、基材脆化开裂、胶层融化溢出或完全失去粘性自动脱落等现象。
- 剥离测试： 测试其残留粘着力，并进行剥离观察（见残留测试）。
- 模拟IR固化（可选）： 针对快速固化场景，使用红外加热装置模拟短时高温冲击（如数分钟内达到高温峰值），测试其瞬间承受能力。
评估： 主要定性观察基材和胶层形态变化，辅以冷却后剥离测试的难易程度和残留情况。
要点： 这是确保胶带在烘干、固化过程中保持性能不失效的核心测试，直接关联高温应用场景的安全性。

抗撕裂强度测试：基材韧性与施工便利性

目的： 评估美纹纸基材抵抗撕裂扩展的能力，关系到手工撕扯的便利性和使用中意外撕裂的可能性。
方法：
- 埃莱门多夫法： 最常用。将美纹纸（通常需去除离型纸）装入专用抗撕裂度仪，摆锤下落撕裂预先切有切口的试样，记录撕裂所需能量（常用单位：mN 或 gf）。
- 手持体验： 实际手工撕扯不同方向（纵向/横向），感受其是否容易沿直线撕裂，是否易出现毛边或难以控制的撕裂路径。对于带离型纸的胶带，需测试连同离型纸一起撕裂的顺畅度。
评估： 数值越高表示基材越坚韧不易撕裂，但需与应用场景平衡（如需要易手撕则要求适中）。手工体验评估撕裂的直线性和便捷性。
要点： 影响施工效率和操作体验，尤其在大面积遮蔽或需要快速撕断时。

残留与剥离测试：洁净离场保障

目的： 评估胶带在经历规定时间（尤其高温烘烤后）剥离时，胶粘剂是否残留在基材表面，以及剥离过程是否轻松顺畅。
方法：
- 标准测试： 将美纹纸贴于清洁的标准测试板（不锈钢、玻璃、特定油漆板），按耐温测试条件进行烘烤（或室温放置规定天数模拟老化），冷却至室温。
- 剥离操作： 在标准温湿度环境下，以180°方向（或特定角度如45°、90°）匀速、稳定地手工剥离胶带。剥离速度应适中（模拟实际操作）。
- 观察评估：
  - 残留： 剥离后，在良好光线下（必要时借助放大镜或电子显微镜）目视检查测试板表面。检查是否有可见的胶痕、胶粒、泛白或油渍状印记。用手指触摸检查是否有粘腻感。使用溶剂（如异丙醇）擦拭可疑区域，观察是否能轻易清除（溶剂擦拭本身也会成为评估点）。
  - 剥离手感： 记录剥离过程中手感是否顺畅轻盈，有无顿挫感、需要额外用力或发出“吱吱”声（可能预示转移风险）。观察胶带剥离后是呈卷曲状（通常表明胶层内聚好）还是难以撕下或断裂（可能预示胶层与被粘物结合过强或内聚差）。
  - 胶转移： 观察剥离下来的胶带背面胶层是否完整，是否有部分胶层残留在胶带基材上而非测试板上（内聚破坏）。
评估： 这是关键性测试。理想状态是剥离后基材无任何可见或可感知的残留物，剥离过程轻松流畅。残留等级通常分为：无残留、轻微残留（需特定角度观察或触摸感知）、明显残留（肉眼易见）、严重残留（大量胶体遗留）。
要点： 此项测试直接决定遮蔽后工件的洁净度和后续处理成本，是衡量胶带质量的核心指标之一。需明确标注测试基材、烘烤条件（温度/时间）和剥离角度/速度。
