聚对苯二甲酸丁二酯（PBT）检测技术解析

材料特性与检测必要性

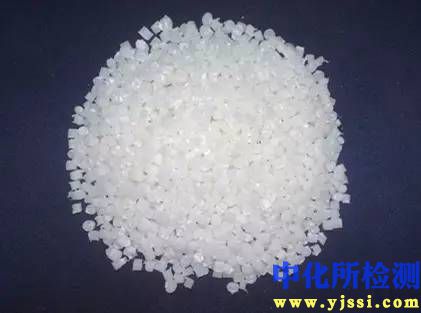

聚对苯二甲酸丁二酯（PBT）作为一种优异的工程热塑性聚酯，凭借其高机械强度、良好的尺寸稳定性、优异的耐化学药品性、电气绝缘性和易加工成型等特点，被广泛应用于电子电器、汽车工业、机械设备、光纤护套等诸多领域。随着应用领域的扩展和对材料性能要求的不断提高，对PBT材料及其制品的质量控制和性能评估变得日益重要。科学、系统、规范的PBT检测是确保材料符合设计预期、满足安全法规以及保障终端产品可靠性的关键环节。

主要检测类别与方法

• 物理性能检测

  • 密度与相对密度: 常用浸渍法（如GB/T 1033.1 / ASTM D792），通过测量材料在空气中和浸没在液体中的质量差来计算密度或相对密度。
  • 熔体质量流动速率/熔体体积流动速率 (MFR/MVR): （如GB/T 3682.1 / ASTM D1238 / ISO 1133）：在特定温度和负荷下，测量熔融PBT在固定时间内通过标准口模的质量或体积，表征材料的熔体流动性和加工性能。
  • 维卡软化温度 (VST): （如GB/T 1633 / ASTM D1525 / ISO 306）：在特定升温速率和规定负荷下，测定平头针压入试样表面规定深度时的温度，反映材料的热变形性能。
  • 热变形温度 (HDT): （如GB/T 1634 / ASTM D648 / ISO 75）：在特定升温速率和规定弯曲应力下（如0.45MPa或1.82MPa），测定标准试样弯曲变形达到规定量时的温度，是评价材料短期耐热性的重要指标。
  • 线性热膨胀系数 (CLTE): （如GB/T 1036 / ASTM D696 / ISO 11359）：测量材料在特定温度范围内，单位温度变化引起的单位长度变化量，对涉及温度变化的尺寸稳定性设计至关重要。

• 机械性能检测

  • 拉伸性能: （如GB/T 1040.2 / ASTM D638 / ISO 527）：测定拉伸强度、拉伸断裂应力、拉伸屈服应力、弹性模量（杨氏模量）、断裂伸长率等，评估材料抵抗拉伸载荷的能力。
  • 弯曲性能: （如GB/T 9341 / ASTM D790 / ISO 178）：测定弯曲强度、弯曲模量等，评估材料抵抗弯曲载荷的能力。
  • 冲击性能:
    • 简支梁冲击强度: （如GB/T 1043.1 / ISO 179）：试样水平放置，两端支撑，中间受冲击。
    • 悬臂梁冲击强度: （如GB/T 1843 / ASTM D256 / ISO 180）：试样垂直固定一端，另一端受冲击。用于评估材料的韧性和抗冲击破坏能力，通常测定缺口冲击强度（带缺口试样）更敏感。
  • 压缩性能: （如GB/T 1041 / ASTM D695 / ISO 604）：测定压缩强度、压缩模量等，评估材料抵抗压缩载荷的能力。
  • 硬度: （如GB/T 9342 / ASTM D2240 / ISO 868 邵氏硬度， GB/T 3398 / ASTM D785 / ISO 2039 球压痕硬度）：评估材料表面抵抗硬物压入的能力。

• 热性能检测

  • 差示扫描量热法 (DSC): （如GB/T 19466 / ASTM D3418 / ISO 11357）：测量材料在程序控温下熔融、结晶的转变温度和热焓变化（熔融焓、结晶焓），计算结晶度，观察玻璃化转变温度(Tg)，是研究PBT热性能和结晶行为的最常用手段。
  • 热失重分析 (TGA): （如GB/T 27761 / ASTM E1131 / ISO 11358）：在程序控温下测量材料质量随温度或时间的变化，评估材料的热稳定性、分解温度、挥发分含量以及可能的添加剂或填料含量。
  • 动态热机械分析 (DMA): （如GB/T 33061 / ASTM D4065 / ASTM D5023 / ISO 6721）：在交变应力下测量材料的动态模量（储能模量、损耗模量）和力学损耗角正切（tanδ）随温度或频率的变化，表征材料的粘弹性行为、玻璃化转变温度（Tg）、次级转变、阻尼性能等。

• 电性能检测

  • 体积电阻率/表面电阻率: （如GB/T 1410 / ASTM D257 / IEC 62631-3-1）：评估材料的绝缘性能。
  • 介电强度: （如GB/T 1408.1 / ASTM D149 / IEC 60243-1）：材料在短时高电压下抵抗电击穿的能力。
  • 介电常数和介质损耗因数: （如GB/T 1409 / ASTM D150 / IEC 60250）：在高频或高压电场下评估材料的绝缘性能（能量储存和损耗能力）。
  • 相比电痕化指数/耐电痕化指数 (/PTI): （如GB/T 4207 / ASTM D3638 / IEC 60112）：评估潮湿环境下材料表面抵抗因局部放电而形成导电通道的能力，对电气绝缘件尤为重要。

• 化学与老化性能

  • 耐化学药品性: （如GB/T 11547 / ISO 175）：将试样浸入特定化学试剂中一定时间后，检测其外观、质量、尺寸和力学性能的变化。
  • 耐水解性: （如ISO 4611）：评估PBT在高温高湿环境下抵抗水分子侵蚀导致分子链断裂（降解）的能力，是PBT的关键性能指标之一。
  • 耐候性/光老化: （如GB/T 16422.2 / ISO 4892-2 氙灯老化， GB/T 16422.3 / ISO 4892-3 荧光紫外老化）：模拟自然或加速光、热、水等环境因素对材料性能（颜色、光泽、力学性能等）的影响。

• 光学性能 (如应用于光纤护套、光学器件)

  • 透光率/雾度: （如GB/T 2410 / ASTM D1003 / ISO 14782）
  • 黄色指数： （如GB/T 2409 / ASTM E313 / ISO 17223）

典型检测标准流程概要

1. 检测需求确认: 明确检测目的（如验收、研发、失效分析）、依据标准、具体检测项目。
2. 取样与样品制备:
   • 取样需有代表性（如参照GB/T 2547）。
   • 样品制备是关键步骤，需严格按照对应测试标准进行（如注塑成型GB/T 17037 / ISO 294， 压塑成型，或从成品上裁取）。样品的形状、尺寸、表面状态、成型工艺参数（温度、压力、冷却速率）、是否进行状态调节（如GB/T 2918 / ISO 291）等均会显著影响最终测试结果。对于PBT，状态调节（通常23°C±2°C, 50%±10% RH下放置至少16小时）尤为重要。
3. 检测环境控制: 大部分力学和物理性能测试要求在标准实验室环境下进行（如23°C±2°C, 50%±10% RH）。
4. 仪器校准与调试: 检测设备需定期校准并在有效期内，测试前按要求调试。
5. 实施检测: 严格按照选定的标准方法操作，记录原始数据。
6. 数据处理与结果计算: 根据标准规定的公式进行计算。
7. 结果分析: 将测试结果与标准要求、规格书或基线数据进行对比分析。
8. 报告出具: 出具规范的检测报告，包含样品信息、检测依据、项目、结果、（如有）、必要的测试条件说明等。

检测挑战与注意事项

• 水分敏感性: PBT具有吸湿性。样品在测试前必须充分干燥（通常120°C干燥3-4小时），并在干燥器中冷却至室温或按规定进行状态调节，否则水分会导致熔体水解降解，显著降低分子量和机械性能（尤其是韧性），影响MFR/MVR结果。
• 结晶行为: PBT是半结晶聚合物，其结晶度受冷却速率、成核剂、分子量等因素影响很大。结晶度直接影响熔点、机械强度、刚度、HDT、收缩率等性能。DSC测试是研究结晶行为的核心工具。样品的热历史（制备过程）必须清晰记录并保持一致。
• 各向异性: 注塑成型的PBT制品存在取向，导致力学性能（特别是强度和模量）在流动方向和垂直方向存在差异。测试样条的裁取方向（平行或垂直于流动方向）必须在报告中明确注明。
• 缺口敏感性: PBT对缺口比较敏感，其缺口冲击强度远低于无缺口冲击强度。冲击测试时缺口制备的精度（尺寸、角度、根部半径）对结果影响极大，必须严格按照标准操作。
• 热历史: 多次加热（如熔融加工、退火）会改变材料的结晶结构，进而影响性能。在失效分析或对比不同批次样品时，需考虑热历史差异。

检测结果解读与应用

PBT检测结果是材料质量控制、产品设计选型、生产工艺优化以及故障诊断的根本依据：

• 质量控制（QC）： 确保原材料和成品符合内部规格或采购合同要求。
• 研发（R&D）： 评估新材料配方（如玻纤增强、阻燃、增韧改性）、新工艺、添加剂效果。
• 产品设计与选型： 根据实际应用（如高温环境、受力状态、绝缘要求、耐化学环境）选择满足性能要求的PBT等级。
• 供应商评价： 比较不同供应商材料的性能和一致性。
• 失效分析： 当产品在使用中出现断裂、变形、变色等问题时，通过检测分析性能变化（如力学性能下降、分子量降低、氧化降解迹象、水解现象）来查找原因（原材料问题？加工不当？设计缺陷？使用环境超限？）。

常见问题解答 (FAQ)

• Q: PBT检测中最关键的前处理步骤是什么？
  • A: 充分干燥和状态调节。 水分对PBT性能影响极大，特别是力学和流变性能测试前，必须确保样品干燥透彻（通常120°C干燥数小时），并按要求在标准温湿度下进行状态调节（通常24小时以上）。
• Q: 为什么同一牌号的PBT，不同批次的熔融温度或机械强度会有微小差异？
  • A: 这是正常现象。 原材料批次间的分子量及其分布、端羧基含量、添加剂（如成核剂、稳定剂）浓度微小的正常波动，以及样品制备过程（尤其是冷却结晶条件）的细微差异，都会导致最终测试结果在一定范围内波动。通常标准或规格书中会规定允许的公差范围。
• Q: 如何解读PBT的DSC曲线？
  • A: 主要关注特征峰：
    • 玻璃化转变 (Tg): 通常在40-60°C附近曲线基线的偏移（台阶），对应链段开始运动的温度。
    • 冷结晶峰 (Tcc): 如果样品在测试前是非晶或结晶度低，加热时会先发生冷结晶（放热峰）。
    • 熔融峰 (Tm): 最显著的吸热峰，峰顶温度即熔点（通常在220-235°C范围内），峰面积与熔融焓成正比，可推算结晶度。
    • 氧化峰： 高温区可能出现由氧化分解引起的放热峰。
• Q: 测试PBT的冲击强度时，为什么通常更关注缺口冲击强度？
  • A: 缺口更灵敏地反映韧性缺陷。 PBT对缺口或应力集中点比较敏感。无缺口冲击强度有时不能充分暴露材料的内在韧性不足或潜在的缺陷（如杂质、降解、应力集中）。缺口冲击测试更能模拟实际制品中常见的应力集中情况，结果更具工程参考价值。
• Q: 如何提高PBT检测结果的准确性和可比性？
  • A: 核心是严格遵循标准和操作规程：
    • 使用符合标准的设备和经过校准的仪器。
    • 严格控制样品制备流程（原材料干燥、成型工艺参数、样品状态调节）。
    • 确保测试环境（温湿度）符合标准要求。
    • 操作人员需经过培训，严格按照所选标准的方法步骤执行。
    • 详细记录所有可能影响结果的条件（如样品来源、制备参数、测试参数）。
    • 在对比不同来源或批次的样品时，确保样品制备和处理条件完全一致。
