电池气体分析技术

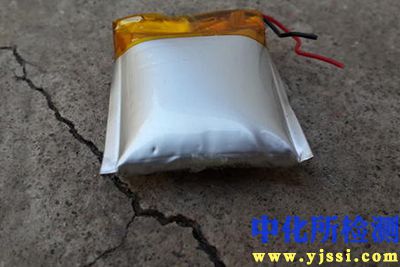

电池在制造、使用（特别是过充、过放、内部短路等滥用条件）及失效过程中，会因电解液分解、正负极材料反应、SEI膜破坏与重构等过程产生多种气体。对这些气体进行定性和定量分析，是评估电池安全性、可靠性、失效机理及寿命预测的关键技术手段。

1. 检测项目分类及技术要点

电池产气分析可分为离线分析和在线分析两大类。

1.1 离线气体分析
指在特定实验（如滥用测试、循环老化）后，通过穿刺、破拆等方式收集电池内部气体进行分析。

• 检测项目：

  • 主要组分：氢气（H₂）、一氧化碳（CO）、二氧化碳（CO₂）、甲烷（CH₄）、乙烷（C₂H₆）、乙烯（C₂H₄）、丙烯（C₃H₆）等低分子量碳氢化合物。

  • 特征组分：针对不同电解液体系，可能检测到氟化氢（HF）、氟代烃（如CH₃F、CH₂F₂）、磷化氢（PH₃）、二氧化硫（SO₂）等。

  • 分析要点：

    • 采样：需在惰性气氛保护的手套箱中进行，避免空气污染。使用气密性良好的采样袋或吸附管。

    • 预处理：气体样品常需除湿（避免凝结水干扰仪器）和过滤（去除可能的固体颗粒）。

    • 定性定量：需建立标准气体的校准曲线，确保各组分，尤其是同分异构体（如C3碳氢化合物）的准确分离与识别。

1.2 在线气体分析
在电池测试过程中，实时监测电池排气口或密闭容器顶空气体的成分与浓度变化。

• 检测项目：与离线分析类似，但更侧重于快速响应的气体，如H₂、CO、CO₂、CH₄、C₂H₄等。

• 分析要点：

  • 实时性：要求检测仪器具有快速的响应时间（T90通常要求小于30秒）和高时间分辨率。

  • 动态范围宽：气体浓度可能从ppm级瞬间飙升至百分比级，仪器需具备宽量程和自动量程切换功能。

  • 联用技术：常与电池测试系统（充放电仪）、量热仪（ARC）联用，实现产气行为与电性能、热失控进程的同步关联分析。

  • 安全性：处理可能的高浓度可燃、有毒气体，需考虑防爆和废气处理。

2. 各行业检测范围的具体要求

2.1 消费电子与小型动力电池（如手机、笔记本电脑、电动工具）

• 重点：安全性验证与工艺监控。

• 要求：通常依据国际标准（如UL 1642, IEC 62133）进行强制性安全测试（过充、短路、热滥用），要求电池在测试中不得起火、爆炸，产气量及成分需满足规定。气体分析用于验证在标准滥用条件下是否产生超标可燃气体或有毒气体（如HF）。对检测灵敏度要求相对适中，但需标准化操作。

2.2 电动汽车用动力电池

• 重点：热失控预警机制研究与安全性极端评价。

• 要求：

  • 特征气体识别：寻找热失控早期、稳定的特征气体标志物。大量研究表明，C₂H₄（乙烯）是锂电池热失控早期非常典型的特征气体，其出现常早于温度和电压的剧烈变化。CO和H₂也是重要的预警信号。

  • 阈值确定：研究不同体系（NCM、LFP等）电池在不同触发热失控方式（热滥用、电滥用、机械滥用）下，各特征气体的产气起始温度、浓度阈值及变化速率，为电池管理系统（BMS）的预警算法提供关键数据。

  • 毒性气体评估：强制评估热失控烟气中HF、CO等有毒气体的总量和释放速率，关乎乘员舱安全设计与应急救援策略。中国标准GB 38031对此有明确规定。

2.3 储能电池系统（ESS）

• 重点：密闭空间内气体累积风险评估与消防联动。

• 要求：

  • 可燃气体累积监测：储能舱/柜为密闭或半密闭环境，需要连续监测空气中H₂、CO、总挥发性有机物（TVOC）的浓度，设定多级报警阈值（如一级预警、二级通风、三级切断与灭火）。

  • 气体探测器布置：需根据气体密度（如H₂轻于空气，易在顶部聚集；CO与空气密度相近）和气流组织进行多点布设。

  • 标准符合性：需满足NFPA 855、UL 9540A等标准中关于气体检测与缓解系统的要求。

2.4 电池研发与失效分析

• 重点：机理研究。

• 要求：

  • 全组分分析：需使用高分辨率仪器对微量、痕量特征气体进行精确分析，以区分不同的副反应路径。例如，CO₂/CO比值可反映电解液溶剂的氧化程度；C2H4/C2H6比值可提供关于负极还原过程的信息。

  • 同位素示踪：使用同位素标记的电解液（如¹³C-溶剂、D-溶剂），通过质谱仪分析含同位素的气体产物，精确追溯气体分子中碳、氢的来源。

  • 原位/工况分析：在电池循环过程中同步分析气体，建立产气动力学与容量衰减、阻抗增长之间的关联模型。

3. 检测仪器的原理和应用

3.1 气相色谱仪（GC）及其联用技术

• 原理：利用样品中各组分在流动相（载气）和固定相（色谱柱）之间的分配系数差异进行分离，再通过检测器进行定性和定量分析。

• 应用：

  • GC-TCD（热导检测器）：通用型检测器，对H₂、He灵敏度高，用于常量分析。

  • GC-FID（氢火焰离子化检测器）：对绝大多数有机化合物（碳氢化合物）灵敏度极高（可达ppb级），但对CO、CO₂、H₂等无响应。是分析烃类气体的核心设备。

  • GC-MS（质谱检测器）：提供化合物的分子量和结构信息，是未知气体定性分析和痕量组分鉴定的最有力工具。

  • GC-μECD（微电子捕获检测器）：对卤代物（如氟代烃）、含硫化合物等电负性强的物质灵敏度极高。

3.2 质谱仪（MS）

• 原理：将样品分子电离成离子，按质荷比（m/z）进行分离和检测。

• 应用：

  • 在线质谱（OMS）：响应速度极快（可达毫秒级），适合在线监测动态产气过程，如热失控触发瞬间的气体爆发序列。

  • 过程质谱：可同时监测多路气体样品，用于多电池模组或电池包不同位置的同步监测。

3.3 傅里叶变换红外光谱仪（FTIR）

• 原理：基于分子对红外光的特征吸收进行定性定量分析。

• 应用：特别适合在线、连续监测CO、CO₂、HF、PH₃等具有强红外吸收的气体。响应快，可进行多组分同时测量。但对同系物（如不同碳氢化合物）的区分能力不如GC。

3.4 激光光谱技术（如TDLAS）

• 原理：利用可调谐二极管激光器发出的特定波长激光被目标气体分子选择吸收，通过检测吸收强度来反演气体浓度。

• 应用：超高选择性和灵敏度，响应快。常用于对单一或少数几种关键气体（如H₂O、HF、CO）进行高精度、高频率的在线监测，尤其适合集成到BMS或储能舱监测系统中作为专用传感器。

3.5 传感器阵列

• 原理：集成电化学传感器（用于O₂、CO、H₂S等）、金属氧化物半导体传感器（用于可燃气体、TVOC）、红外传感器（用于CO₂）等于一体的模块。

• 应用：成本较低，体积小巧，广泛用于储能系统、电池包级别的现场安全监测和报警。但其交叉敏感性、漂移和寿命是需要克服的技术难点。通常需要定期校准，且数据多用于报警而非精密分析。

总结：电池气体分析是一个多技术融合的领域。研发和深度失效分析依赖于GC-MS等高精度实验室设备；热失控机理研究和早期预警青睐OMS、FTIR等快速在线技术；而最终在电动汽车和储能系统上的安全监控，则依赖于基于激光光谱或优化传感器技术的可靠、长寿命、低成本嵌入式监测方案。技术选择完全取决于具体的分析目标、精度要求和应用场景。
