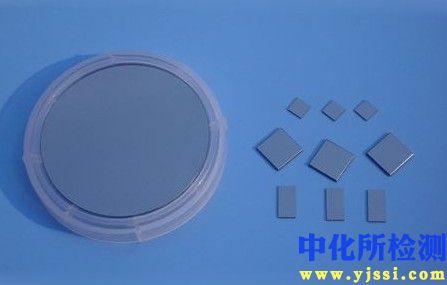

砷化镓材料与器件分析检测技术

砷化镓（GaAs）作为第二代半导体材料的代表，因其高电子迁移率、直接带隙和优异的射频性能，广泛应用于高频微波器件、光电子器件和光伏领域。对其材料特性、结构缺陷、化学成分及电学性能进行精确分析，是保证器件性能与可靠性的关键。

1. 检测项目分类及技术要点

砷化镓的分析检测可分为四大类：结构表征、成分与杂质分析、表面/界面分析、电学与光学性能测试。

1.1 结构表征

• 晶体质量与缺陷分析：

  • 高分辨X射线衍射（HRXRD）：用于精确测定外延层的晶格常数、厚度、应变状态和晶体质量。通过分析（004）和（224）等非对称衍射面的摇摆曲线（ω-scan）与倒易空间映射（RSM），可以区分弛豫与应变层，并量化位错密度（通常要求低于10^4 cm⁻² 对于高性能器件）。

  • 透射电子显微镜（TEM）：特别是高分辨TEM（HRTEM）和扫描TEM（STEM），用于在原子尺度观察界面粗糙度、层间扩散、位错、层错等微观缺陷。电子能量损失谱（EELS）附件可同时进行微区成分分析。

• 表面形貌与微观结构：

  • 原子力显微镜（AFM）：在轻敲模式下，无损测量表面粗糙度（RMS），对于外延片，RMS通常要求小于0.3 nm。可清晰观察生长台阶、岛状结构及表面颗粒。

  • 扫描电子显微镜（SEM）：提供微米至纳米尺度的表面形貌信息，通过电子通道衬度成像（ECCI）也可揭示近表面晶体缺陷。

1.2 成分与杂质分析

• 本体杂质与掺杂浓度：

  • 二次离子质谱（SIMS）：是深度剖析痕量杂质（如Si、C、O、Mn、Cr等）和掺杂剂（如Si-n型， C-p型）浓度的核心技术。检测极限可达10^14 - 10^15 atoms/cm³。需使用O₂⁺或Cs⁺一次离子源，并配合标准样品进行定量校准。

  • 深能级瞬态谱（DLTS）：专门用于检测禁带中深能级杂质和缺陷（如EL2， 一种与砷反位缺陷相关的深施主）的浓度、能级位置和俘获截面，灵敏度极高（可低至10^-4 * 背景掺杂浓度）。

• 化学计量比与元素分布：

  • 俄歇电子能谱（AES） 与 X射线光电子能谱（XPS）：用于表面及界面（经氩离子溅射后）的元素成分、化学态分析（如区分Ga的氧化态）。XPS可精确测定As/Ga原子比，对理解材料本征点缺陷至关重要。

  • 能量色散X射线光谱（EDS）：在TEM或SEM中实现微区元素成分的半定量分析。

1.3 表面/界面分析

• 表面清洁度与氧化层：XPS可精确表征自然氧化层的成分（Ga₂O₃， As₂O₃）和厚度（通常为1-3 nm），为欧姆接触和栅介质工艺提供依据。

• 界面扩散与反应：SIMS和TEM结合，用于分析金属-半导体（如AuGe/Ni/Au与GaAs）或介质层-半导体（如Al₂O₃/GaAs）界面的互扩散、反应层形成情况，这对器件热稳定性和电学特性有决定性影响。

1.4 电学与光学性能测试

• 载流子浓度与迁移率：范德堡法或霍尔效应测试是测量体材料或外延层载流子浓度（10^14 - 10^19 cm⁻³）、迁移率（室温下GaAs电子迁移率可达8000 cm²/V·s以上）和电阻率的标准方法。

• 少子寿命：时间分辨光致发光（TRPL） 通过监测光生载流子的复合衰减过程，测量少数载流子寿命（通常在纳秒至微秒量级），是评价材料复合中心密度的重要指标。

• 光学特性：光致发光谱（PL） 在低温（如4K或77K）下进行，用于评估带隙能量、鉴定杂质/缺陷相关的发光峰、评估外延层质量（通过PL峰半高宽FWHM）。

2. 各行业检测范围的具体要求

2.1 射频/微波器件（如HEMTs， pHEMTs）

• 核心要求：高电子迁移率、精确的二维电子气（2DEG）浓度、优异的界面质量。

• 检测重点：

  • HRXRD精确控制InGaAs/ AlGaAs等异质结外延层的组分、厚度和应变。

  • SIMS精确监控势垒层掺杂（如Si δ-掺杂）的剖面分布和杂质隔离。

  • 霍尔效应直接测量2DEG的面密度和迁移率。

  • AFM确保极低的表面粗糙度，减少栅极漏电和散射。

2.2 光电子器件（如VCSELs， 激光二极管， 光电阴极）

• 核心要求：优异的晶体质量、精确的能带工程、低缺陷密度、高发光效率。

• 检测重点：

  • HRXRD和TEM对包含数十至数百层的布拉格反射镜（DBR）进行严格的周期厚度和界面陡峭度控制。

  • PL和TRPL评估量子阱的发光效率、均匀性及少子寿命。

  • SIMS控制有源区杂质（特别是O， C）在极低水平（<10^16 cm⁻³）。

  • DLTS识别并量化影响器件可靠性和暗电流的深能级缺陷。

2.3 空间及高效太阳能电池

• 核心要求：高转换效率、强抗辐射能力、长寿命可靠性。

• 检测重点：

  • SIMS分析Ge衬底及GaInP/GaAs/Ge等多结电池各子电池的掺杂分布与杂质含量。

  • ECCI和腐蚀坑密度（EPD）测试评估衬底和外延层的位错密度（要求<1000 cm⁻²），高位错是导致电池效率下降和退化的主因。

  • 电子束诱导电流（EBIC）用于定位导致电流损失的特定晶界或缺陷。

  • DLTS研究辐射引入的缺陷能级及其对少数载流子寿命的影响。

2.4 半导体衬底材料

• 核心要求：高纯度、低缺陷密度、优异的结晶完整性和几何参数。

• 检测重点：

  • 霍尔效应和SIMS对非故意掺杂的半绝缘GaAs（SI-GaAs）进行表征，要求电阻率>10^7 Ω·cm， 关键深能级杂质EL2浓度需控制在 (1.0-2.0)×10^16 cm⁻³以实现稳定的半绝缘特性。

  • 湿法化学腐蚀（如KOH）结合光学显微镜评估位错密度（EPD）。

  • 红外透射/散射成像检测夹杂物、沉淀物和空洞。

  • 表面平整度（Flatness）、弯曲度（Bow）和翘曲度（Warp）通过激光干涉仪进行严格监控。

3. 检测仪器的原理和应用

3.1 二次离子质谱（SIMS）

• 原理：用高能一次离子束（如O₂⁺， Cs⁺）溅射样品表面，收集溅射出的二次离子并进行质谱分析。通过逐层溅射实现元素深度分布剖析。

• 在GaAs分析中的应用：定量分析掺杂剂（Si， C， Zn）和杂质（O， C， H， 金属）的深度分布，检测限可达10^14-10^15 atoms/cm³。是工艺监控和失效分析的核心工具。

3.2 高分辨X射线衍射（HRXRD）

• 原理：基于X射线在晶体中的衍射动力学理论。使用多层膜镜和多重反射晶体单色器获得高分辨率、高强度的单色X射线（如Cu Kα1），通过分析衍射角、强度和峰形来获取结构信息。

• 在GaAs分析中的应用：非破坏性测量外延层厚度（精度可达±1 nm）、组分（对Al_xGa_{1-x}As， x值精度±0.001）、应变、弛豫度以及晶体质量（通过摇摆曲线半高宽）。

3.3 深能级瞬态谱（DLTS）

• 原理：通过周期性改变pn结或肖特基结的反偏压，使陷阱能级充放电，监测由此引起的结电容瞬态变化随温度的变化谱。通过分析谱峰位置、高度和形状，获得深能级缺陷的浓度、能级位置、俘获截面和类型。

• 在GaAs分析中的应用：特异性检测和表征对器件性能（如漏电、电流崩塌、效率衰减）有致命影响的深能级缺陷，如GaAs中的EL2， EB6等，是材料和器件可靠性评估的关键。

3.4 原子力显微镜（AFM）与扫描隧道显微镜（STM）

• 原理：AFM通过探测探针针尖与样品表面之间的原子力（范德华力等）来成像表面形貌；STM则基于量子隧穿效应，通过监测隧道电流成像。

• 在GaAs分析中的应用：AFM用于观测表面台阶、重构、粗糙度，是评估外延生长质量的常规手段。STM可在原子尺度观察GaAs表面的重构模式（如(001)面的(2×4)或c(4×4)重构），为分子束外延（MBE）生长提供直接反馈。

3.5 时间分辨光致发光（TRPL）

• 原理：使用超短脉冲激光（如皮秒或飞秒激光器）激发样品，通过高响应速度的光电探测器（如条纹相机或单光子计数器）记录光致发光强度随时间衰减的曲线。

• 在GaAs分析中的应用：直接测量少数载流子寿命，是评估材料非辐射复合中心密度、量子阱界面质量以及太阳能电池本征效率极限的最直接光学方法之一。
