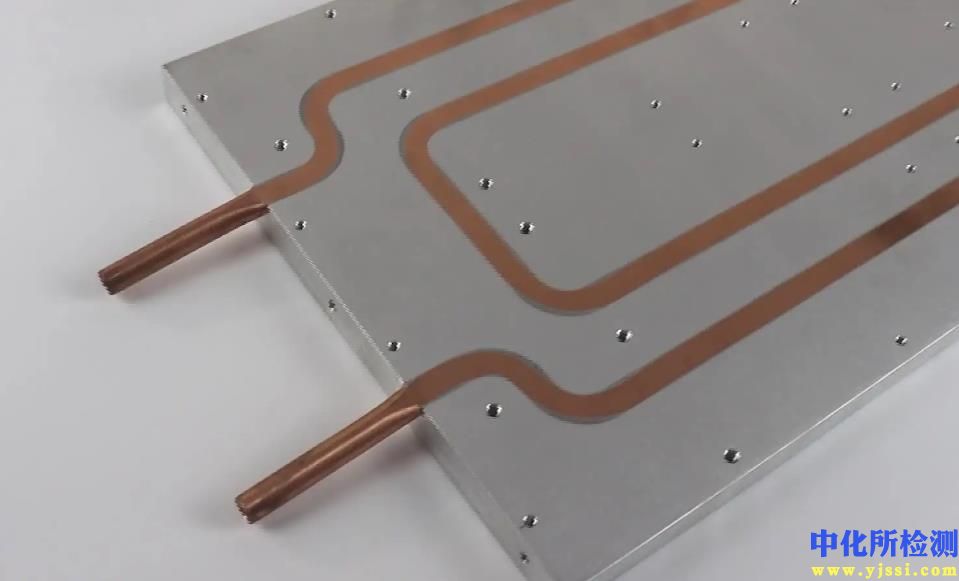

水冷板测试详细技术内容

1. 检测项目分类及技术要点

水冷板的检测项目主要分为性能测试、可靠性测试和材料/工艺测试三大类，旨在全面评估其散热能力、长期稳定性和制造质量。

1.1 性能测试

• 流阻特性测试：

  • 技术要点：测量在不同流量（通常范围：0.5~10 L/min）下水冷板进出口的压降（ΔP）。绘制流量-压降曲线。关键在于保证测试系统的密封性，使用高精度压差传感器（精度通常±0.5% FS），并严格控制测试液体的温度（如25±1°C）以排除粘度影响。

  • 关键参数：压降（kPa或Pa）、流量（L/min）、流阻系数（K值或摩擦因子f）。

• 散热性能测试：

  • 技术要点：在模拟实际工况的加热功率下（常用范围：100~2000 W），测量水冷板的热阻和换热系数。需使用高热导率、低接触热阻的模拟热源（如薄膜加热器或均热块），并精确测量热源表面温度（T_hot）、冷却液进口温度（T_in）和出口温度（T_out）。

  • 计算公式：

    • 热阻 R = (T_hot - T_cool) / Q，其中T_cool常取冷却液平均温度（(T_in + T_out)/2），Q为加热功率。

    • 换热量 Q = ρ * c_p * V * (T_out - T_in)，ρ为密度，c_p为比热容，V为体积流量。

  • 关键参数：热阻（°C/W）、换热系数（W/m²·°C）、均温性（表面各点最大温差）。

• 流量分布与均匀性测试：

  • 技术要点：对于多流道水冷板，需评估各并联流道的流量分配均匀性。可通过在支路安装微型流量计，或采用粒子图像测速（PIV）、计算流体动力学（CFD）仿真与红外热像仪结合的方法进行间接评估。

1.2 可靠性测试

• 压力脉动与爆破压力测试：

  • 技术要点：使用液压脉冲测试机，对水冷板内部施加交变压力（如0~0.8 MPa，频率0.5~2 Hz），循环次数通常要求≥10万次，以评估其抗疲劳性能。爆破压力测试需缓慢增压直至失效，安全系数一般要求为工作压力的3~4倍。

• 气密性检测：

  • 技术要点：采用压降法或氦质谱检漏法。压降法是将水冷板充至一定压力（如1.5倍工作压力），保压一段时间（如3~5分钟），观察压力下降值，泄漏率要求通常< 1×10⁻³ Pa·m³/s。氦质谱检漏精度更高，可达10⁻¹² Pa·m³/s量级。

• 腐蚀与兼容性测试：

  • 技术要点：将水冷板与指定冷却液在恒温环境下进行长期浸泡或循环测试（如500~1000小时）。测试后分析冷却液的pH值、电导率变化，并剖检流道观察有无点蚀、剥落或沉积物。关键是根据材料（铜、铝、不锈钢）和冷却液（去离子水、乙二醇溶液、专用冷却液）选择匹配的缓蚀剂。

• 热循环测试：

  • 技术要点：在冷热冲击试验箱中或通过通入变温流体，使水冷板经历大幅温度循环（如-40°C至+125°C），循环数百至数千次，以评估钎焊、密封等部位因热膨胀系数不匹配导致的失效风险。

1.3 材料与工艺测试

• 内部结构检测：

  • 技术要点：采用工业CT（计算机断层扫描）无损检测，获取流道形状、钎焊料填充率、是否存在内部堵塞或孔隙的精确三维图像。孔隙率要求通常<2%。

• 表面质量与尺寸检测：

  • 技术要点：使用三维坐标测量机（CMM）检测安装平面度、孔位精度；使用粗糙度仪评估接触面的表面粗糙度（Ra值通常要求≤1.6 μm）；目视或借助显微镜检查表面有无划伤、氧化。

• 焊接强度测试：

  • 技术要点：对焊缝进行切片，制作金相样本，在显微镜下测量焊脚尺寸、熔深，并进行拉伸或剪切测试，量化焊接强度。

2. 各行业检测范围的具体要求

不同应用领域对水冷板的性能侧重点和可靠性标准有显著差异。

• 数据中心/服务器液冷：

  • 重点：极致散热性能与长期可靠性。热流密度高（可达50-100 W/cm²），要求热阻极低（常<0.01 °C/W）。冷却液多采用去离子水或专用介电液体，对材料兼容性和防漏液要求极高，气密性泄漏率通常要求< 1×10⁻⁶ mbar·L/s。需通过严格的腐蚀、结垢测试。

• 电力电子（IGBT、SiC）与新能源汽车：

  • 重点：高可靠性、耐振动与宽温域工作。需承受大功率（数十至数百kW）和高温度波动。测试需包含高强度压力脉动（如0.2~1 MPa，>10万次）、热循环（-40~125°C）以及振动测试（如SAE J2380标准）。材料多采用铝或铜，冷却液为乙二醇水溶液，需重点关注电化学腐蚀。

• 高功率激光器与医疗设备：

  • 重点：极高的稳定性与洁净度。要求极低的流量波动和温度波动（±0.1°C）。检测中需重点关注流道内部的微观洁净度，防止颗粒物沉积影响激光光学性能或医疗设备安全。常使用不锈钢材料，并进行严格的化学清洗和颗粒物冲洗测试。

• 航空航天与国防电子：

  • 重点：极端环境适应性与轻量化。测试条件包括高强度冲击、振动、高低温（-55°C至+125°C以上）及低压环境。要求重量轻，常采用铝合金，并进行充分的有限元分析（FEA）与实测结合验证。所有测试标准更为严苛（如MIL-STD-810）。

• 工业变频器与光伏逆变器：

  • 重点：成本效益下的可靠性与耐久性。工况相对稳定，但要求使用寿命长（>10年）。测试侧重于长期老化、常规压力循环和基本散热性能，对材料成本控制敏感。

3. 检测仪器的原理和应用

• 流量-压降测试系统：

  • 原理：由高精度齿轮泵或离心泵提供稳定流量，通过质量流量计或涡轮流量计测量流量，采用压差传感器直接测量水冷板两端压力差。数据采集系统同步记录并生成曲线。

  • 应用：用于绘制水冷板流阻曲线，为系统泵选型提供关键数据。

• 散热性能测试平台（热测试仪）：

  • 原理：平台包含模拟热源、高精度温度传感器（如PT100或T型热电偶）、液冷循环单元和数据采集系统。通过控制加热功率和冷却液条件，测量温度场和热阻。

  • 应用：量化水冷板在不同热负荷和流量下的散热能力与均温性，是核心性能评估手段。

• 液压脉冲测试机：

  • 原理：通过伺服电机驱动的柱塞泵，在密闭管路系统中产生精确控制的压力波形（正弦波、方波等），施加于被测件内腔。

  • 应用：模拟系统启停、波动等工况，验证水冷板及其焊缝的疲劳寿命。

• 氦质谱检漏仪：

  • 原理：将被测件抽真空或充氦气，利用质谱分析仪检测氦气分子通过漏孔进入真空端的速率，从而计算出泄漏率。灵敏度极高。

  • 应用：用于水冷板最终成品的极高精度密封性检测，特别是对泄漏要求极端严格的场合。

• 工业计算机断层扫描（工业CT）：

  • 原理：利用X射线穿透物体，由探测器接收衰减后的射线，通过不同角度的投影数据重建出物体内部结构的三维图像。

  • 应用：无损检测流道结构、钎焊/焊接质量、内部缺陷（气泡、堵塞），是工艺开发和失效分析的关键工具。

• 环境试验箱（温湿度、热冲击）：

  • 原理：通过压缩机制冷、电加热器加热、加湿器等手段，在箱体内模拟并精确控制温度、湿度或进行快速温度转换。

  • 应用：进行水冷板的热循环、高低温存储、湿热老化等环境可靠性测试。

• 金相显微镜与电子显微镜（SEM/EDS）：

  • 原理：金相显微镜利用光学放大观察材料微观组织；扫描电子显微镜（SEM）利用电子束扫描成像，分辨率更高，配合能谱仪（EDS）可进行元素分析。

  • 应用：分析焊缝微观结构、测量熔深、观察腐蚀形貌、分析失效区域的元素成分，用于工艺优化和根因分析。
