端齿盘检测技术内容

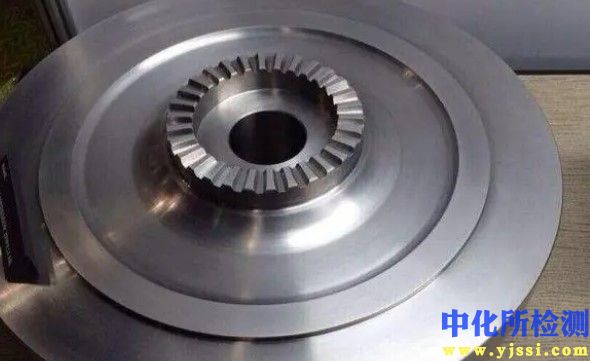

端齿盘（亦称霍夫曼盘、分度盘）是一种通过精密端面齿啮合实现高精度分度与定位的机械元件。其检测核心在于验证齿形精度、啮合质量及重复定位性能，确保其在闭锁状态下的刚性连接与精确分度。

一、 检测项目分类及技术要点

端齿盘的检测分为单项几何精度检测与综合啮合性能检测两大类。

1. 单项几何精度检测
此类别针对单个齿盘的关键几何参数进行测量。

• 齿距（分度）精度：

  • 技术要点： 测量各齿槽（或齿顶）中心线之间的实际角度与理论角度的偏差。分为单齿距偏差（相邻齿距差）和累积齿距偏差。

  • 关键指标： 累积误差通常要求 ≤ ±1.5″ 至 ±5″，单齿距误差更严。

• 齿形轮廓精度：

  • 技术要点： 检测齿面法向截面的实际轮廓与理论渐开线或直线的符合度。包括齿形角误差、齿面直线度、齿根圆角轮廓等。

  • 关键指标： 齿形角公差常为 ±1′ 至 ±3′；齿面直线度通常要求 ≤ 3µm。

• 齿向精度：

  • 技术要点： 评估齿面沿齿长方向（即端面齿的径向方向）的误差，反映齿面的扭曲程度。

  • 关键指标： 齿向线偏差通常要求 ≤ 5µm/全长。

• 齿面粗糙度：

  • 技术要点： 影响接触刚度和耐磨性。通常在齿面的上、中、下部分分别测量。

  • 关键指标： Ra ≤ 0.8µm，高精度要求 Ra ≤ 0.4µm。

• 端面跳动与基面平行度：

  • 技术要点： 测量齿盘背面（安装基准面）的平面度及其与端齿分度平面的平行度，确保安装后的分度轴线垂直。

  • 关键指标： 平面度及平行度通常要求 ≤ 5µm。

2. 综合啮合性能检测
此类别评估一对齿盘在啮合状态下的整体性能。

• 接触斑点（着色检查）：

  • 技术要点： 在主动齿盘齿面上均匀涂覆极薄层（约3µm）的普鲁士蓝或红丹，啮合后轻微转动，观察从动盘齿面上的着色接触区域。

  • 关键指标： 接触面积比应 ≥ 80%，且接触区域应位于齿面中部，避免齿顶、齿根接触。这是最直观、最重要的装配性检验。

• 重复定位精度：

  • 技术要点： 将一对齿盘多次分离后重新啮合，测量每次啮合后特定位置的变动量。通常在径向和轴向放置高精度测头。

  • 关键指标： 重复定位精度可达 ≤ 0.5µm 甚至更高（轴向/径向）。

• 闭锁刚性（扭矩刚度）测试：

  • 技术要点： 在啮合锁紧状态下，施加渐增的扭转力矩，测量两齿盘间的相对转角位移。

  • 关键指标： 产生单位角位移所需的扭矩值，用以评估其抗扭刚度。

二、 各行业检测范围的具体要求

不同应用领域对端齿盘的精度和性能要求有显著差异。

• 高精度机床与转台（五轴机床、数控转台）：

  • 核心要求： 极高的分度精度、重复定位精度和动态刚性。

  • 具体要求： 分度累积误差通常要求 ≤ ±1″ 至 ±3″；重复定位精度 ≤ 1µm；接触斑点要求 ≥ 85%；需进行严格的动平衡测试以防高速旋转时振动。

• 航空航天制造（发动机机匣加工、叶片定位）：

  • 核心要求： 极高的可靠性、刚性及在恶劣工况下的稳定性。

  • 具体要求： 除高精度要求外，特别注重材料检测（如高温合金）、齿面硬化层深度与均匀性检测、以及抗疲劳性能测试。常要求进行模拟工况的长时间负载循环测试。

• 能源装备（燃气轮机、水轮机大型部件装配）：

  • 核心要求： 超大尺寸下的分度一致性、重载下的抗变形能力。

  • 具体要求： 对于直径数米的端齿盘，单项几何精度检测可能放宽（如累积误差 ≤ ±10″），但接触斑点的均匀性要求极高，以确保载荷均匀分布。对连接螺栓的预紧力及顺序有严格规定，并需检测在额定预紧力下齿盘的平面度保持性。

• 精密仪器与光学设备：

  • 核心要求： 超高的分度精度和微米级甚至亚微米级的重复定位稳定性。

  • 具体要求： 分度误差常要求 ≤ ±0.5″；重复定位精度 ≤ 0.2µm；对清洁度和防腐蚀有特殊要求；检测环境（温度、湿度、振动）控制极为严格。

三、 检测仪器的原理和应用

1. 坐标测量机

• 原理： 通过探针接触齿面，获取齿面各点的空间坐标，经软件拟合计算齿距、齿形、齿向等参数。

• 应用： 适用于中小型齿盘的单项几何精度检测。可测量复杂齿形，但测量速度较慢，对测量路径规划和探针半径补偿要求高。

2. 高精度数控分度台与测角仪（如自准直仪、多齿分度台比对）

• 原理： 利用更高精度的基准分度装置（如多齿分度台、圆光栅）与被测齿盘同步旋转，通过角度传感器（如自准直仪反射读数）比对得出分度误差。

• 应用： 齿距（分度）精度检测的金标准方法，精度可达 ±0.2″ 级别。常用于高精度齿盘和转台的最终检验。

3. 轮廓测量仪

• 原理： 采用高精度直线导轨与接触式或光学测头，沿齿面法向进行扫描，记录轮廓形状。

• 应用： 齿形轮廓精度和齿向精度的专项高精度检测。可输出与理论轮廓的对比图形及误差数据。

4. 激光干涉仪与电容/电感测微仪

• 原理： 激光干涉仪利用光波干涉原理测量极微小的位移；电容/电感测微仪利用电学原理检测微距变化。

• 应用： 主要用于重复定位精度检测。将反射镜或测头靶球安装在齿盘上，通过多次啮合分离，测量轴向和径向的位置重复性。

5. 表面粗糙度仪

• 原理： 金刚石探针在齿表面划过，感知微观不平度，经电路处理后获得Ra、Rz等参数。

• 应用： 齿面粗糙度的定量测量。需使用特制测针或调整测头角度以适应齿面空间。

6. 专用啮合检查仪与扭矩测试台

• 原理： 提供精密的平行闭锁机构，模拟实际装配状态。结合着色剂、高精度位移传感器和扭矩加载装置。

• 应用： 进行接触斑点检查和闭锁刚性测试，是综合性能判定的关键设备。

检测流程的一般原则： 通常遵循“先单项，后综合”的顺序。首先确保单个齿盘的几何精度合格，再进行配对啮合检查。着色检查作为工艺性检验，可在粗加工、半精加工阶段多次进行，以指导配研或修正加工。最终成品必须通过所有单项精度和综合性能检测。
