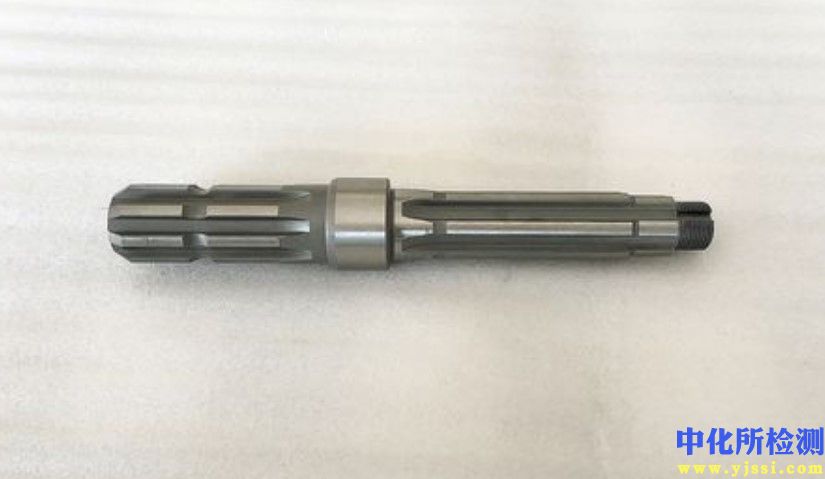

输出轴检测详细技术内容

1. 检测项目分类及技术要点

输出轴检测通常分为几何尺寸检测、形位公差检测、表面质量检测、材料性能检测和功能检测五大类。

1.1 几何尺寸检测

• 直径与长度： 检测各轴颈、齿轮段、螺纹等关键部位的直径、长度、螺距。采用高精度千分尺、数显卡尺、激光测径仪，精度要求通常为IT6-IT8级（公称尺寸≤180mm时，公差范围6-58μm）。

• 渐开线花键： 检测大径、小径、齿厚、齿槽宽、压力角（常见30°或45°）及配合精度。使用专用花键通止规或齿轮测量中心，按GB/T 3478.1或ISO 4156标准评定。

1.2 形位公差检测

• 同轴度与跳动： 关键轴颈、轴承位相对于基准轴线的径向圆跳动和端面圆跳动是核心指标。使用高精度偏摆仪或三坐标测量机（CMM）检测，跳动公差通常在3-15μm之间。

• 圆柱度与圆度： 评估轴承配合面、密封面的形状精度。使用圆度仪或CMM，按GB/T 1184标准，精密级输出轴的圆度公差可低至2-5μm。

• 位置度与键槽对称度： 检测键槽、销孔相对于轴线的对称度和位置。使用CMM或专用综合量规，对称度公差一般为0.02-0.05mm。

1.3 表面质量检测

• 表面粗糙度： 轴承配合面Ra值通常要求0.4-0.8μm，齿轮工作面Ra 0.8-1.6μm。使用触针式粗糙度仪（如Taylor Hobson）或共聚焦显微镜测量。

• 表面缺陷： 检查裂纹、划伤、锈蚀、磕碰。采用磁粉探伤（铁磁材料）、荧光渗透探伤（非铁磁材料）或视觉检测系统。裂纹检测灵敏度需满足ISO 3452或ASTM E1444标准。

1.4 材料性能检测

• 硬度： 轴承位、齿轮齿部需表面淬火或渗碳处理，硬度范围HRC 58-62或HV 700-850。使用洛氏硬度计或维氏硬度计在指定部位检测。

• 硬化层深度： 对渗碳/淬火层，需检测有效硬化层深度（CHD），通常要求0.8-1.5mm。采用维氏硬度计按ISO 2639标准进行梯度硬度测试。

• 芯部组织与力学性能： 金相法分析组织（如马氏体等级、残余奥氏体含量），拉伸试验检测材料强度（如抗拉强度≥800MPa）。

1.5 功能检测

• 动平衡： 高速输出轴（如转速＞3000rpm）需进行动平衡校正。使用动平衡机，不平衡量要求按G2.5或G1.0级（ISO 1940标准），剩余不平衡量通常小于1g·mm/kg。

• 疲劳与扭矩测试： 通过扭转疲劳试验机模拟工况，验证其额定扭矩、峰值扭矩及循环寿命。扭矩测量误差应≤±1% FS。

2. 各行业检测范围的具体要求

2.1 汽车行业

• 变速箱输出轴： 重点检测齿轮精度（DIN 3962 6-8级）、花键配合精度、轴承位的尺寸与形位公差（跳动≤0.015mm）、表面硬度与硬化层深度。需满足IATF 16949质量管理体系要求，执行严格的SPC过程控制。

• 新能源汽车驱动电机输出轴： 除常规检测外，更关注高速动平衡（＞10000rpm，平衡等级G2.5）、绝缘性能（针对与转子结合部位）及抗扭疲劳性能（峰值扭矩验证）。

2.2 工程机械与重型装备

• 重载输出轴： 侧重材料力学性能（抗拉强度、冲击韧性）、大尺寸公差（IT7-IT9）、深层渗碳（CHD可达2-3mm）及大扭矩承载能力测试。遵循ISO 6336齿轮强度计算标准进行验证。

• 检测特点： 大量使用超声波探伤（ASTM E588）检测内部缺陷，以及便携式硬度计进行现场复核。

2.3 风电行业

• 风电齿轮箱输出轴： 属于超大尺寸关键件（长度可达数米）。检测核心是材料纯净度（硫磷含量控制）、内部缺陷（超声波与相控阵检测）、齿根圆角滚压后的残余应力分布（X射线衍射法），以及极端环境下的耐久性测试。认证需满足GL、DNV等船级社标准。

2.4 精密机床与机器人

• 主轴输出轴： 追求超高精度与刚性。几何精度要求极高（关键直径公差±2μm，跳动≤3μm），表面超精加工（Ra ≤ 0.2μm）。需在恒温条件下（20±0.5℃）使用超高精度CMM（如Leitz PMM-C）或激光干涉仪进行检测。

2.5 航空航天

• 航空发动机/传动轴： 采用高性能特种合金（如钛合金、高强度钢）。检测涵盖全项目，且标准极端严苛。包括荧光渗透检测微裂纹（按AMS 2647）、微观组织控制（晶粒度评级）、高周疲劳测试（10^7循环以上），以及CT扫描检测内部微小缺陷。全程需满足AS9100体系及图纸特殊规范。

3. 检测仪器的原理和应用

3.1 坐标测量机

• 原理： 通过探针在三个相互垂直的导轨上移动，接触工件表面获取空间坐标点，通过软件计算几何尺寸和形位公差。

• 应用： 输出轴的全尺寸和形位公差综合检测。接触式触发测头用于常规测量，扫描测头用于复杂轮廓（如齿轮、曲面）的密集点云采集。

3.2 齿轮测量中心

• 原理： 集成高精度旋转轴和径向移动轴，结合精密测头，按展成法或坐标法测量齿轮、花键的齿廓、齿向、齿距等参数。

• 应用： 专门用于输出轴上渐开线花键、齿轮齿形的精度分析与评定，输出符合ISO 1328或AGMA 2015标准的报告。

3.3 圆度仪/形状测量仪

• 原理： 工件回转，高精度位移传感器（电感式或激光式）径向接触工件表面，记录轮廓变化，经数据处理分离出圆度、圆柱度、直线度等误差。

• 应用： 精确测量输出轴轴承位、密封位的圆度、圆柱度及轴向/径向跳动，精度可达0.01μm。

3.4 粗糙度仪

• 原理： 触针式仪器通过金刚石触针划过表面，将垂直位移转换为电信号；光学式（如共聚焦、白光干涉）通过扫描三维形貌计算粗糙度参数。

• 应用： 定量测量关键配合面的Ra、Rz、Rmax等参数，评估加工质量与磨合性能。

3.5 硬度计及金相设备

• 洛氏/维氏硬度计： 通过压头在特定载荷下压入材料表面，测量压痕深度或对角线长度换算硬度值。用于表面淬火、渗碳层的硬度检测。

• 金相显微镜/图像分析系统： 对抛光腐蚀后的试样进行组织观察、晶粒度评级、硬化层深度及夹杂物分析（按ASTM E112/E45标准）。

3.6 无损检测设备

• 磁粉探伤机： 利用铁磁材料磁化后缺陷处产生漏磁场吸附磁粉的原理显示表面及近表面缺陷。

• 超声波探伤仪： 利用高频声波在材料中传播遇到缺陷产生反射的原理，检测内部裂纹、夹杂、缩孔等。

• 渗透检测线： 将含有荧光或着色染料渗透液涂于表面，渗入开口缺陷后显像观察。

3.7 动平衡机

• 原理： 驱动工件旋转，通过传感器测量因质量不平衡引起的振动，计算不平衡量的大小和相位角。

• 应用： 对输出轴进行单面或双面动平衡校正，降低高速运转时的振动和噪声。

3.8 扭转试验机

• 原理： 伺服电机驱动对试样施加扭矩，通过扭矩传感器和角度编码器实时采集扭矩-转角曲线。

• 应用： 测试输出轴的静态扭转强度、扭转刚度、屈服扭矩和断裂扭矩，以及进行扭转疲劳寿命测试。
