共轨管检测技术内容

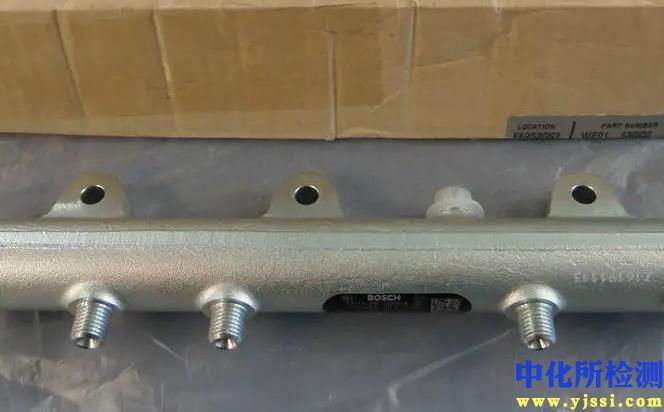

共轨管作为现代柴油发动机高压共轨燃油喷射系统的核心部件，其制造质量与性能直接关系到发动机的燃油经济性、动力输出、排放水平及可靠性。因此，必须实施严格、系统且精密的检测。

1. 检测项目分类及技术要点

共轨管的检测可分为几何尺寸与形位公差检测、材料与冶金性能检测、清洁度与表面质量检测、压力性能与密封性检测四大类。

1.1 几何尺寸与形位公差检测

• 关键尺寸：

  • 内孔直径： 共轨管内腔（燃油蓄压腔）的直径是关键尺寸，直接影响燃油容积和压力波动。通常要求公差带在±0.05mm以内，需使用气动塞规或高精度内径量仪（如电子塞规）进行全检或抽样检测。

  • 安装接口尺寸： 包括与喷油器、高压油泵、压力传感器/限压阀连接的螺纹孔、定位孔、密封锥面或平面的尺寸。螺纹通常用螺纹塞规和环规检测通止，密封锥面的角度和位置度需使用光学投影仪或三坐标测量机（CMM）检测。

  • 油道孔位置度： 各接口油道孔相对于共轨管轴线和基准的位置度公差通常要求不超过φ0.1mm，以确保密封件正确压紧，防止高压燃油泄漏。

• 形位公差：

  • 直线度： 共轨管长轴方向的直线度对总成安装和应力分布至关重要，通常要求≤0.1mm/m，使用直线度测量仪或CMM检测。

  • 圆度与圆柱度： 蓄压腔内孔的圆度影响压力均匀性，要求严格（如≤0.01mm）。需使用圆度仪或高精度CMM检测。

  • 平面度与垂直度： 安装法兰端面的平面度（如≤0.03mm）及其与轴线的垂直度是保证密封面有效贴合的关键。

1.2 材料与冶金性能检测

• 材料成分： 共轨管通常采用高强度合金钢（如AISI 4140， SAE 8620）。需通过光谱分析仪对原材料进行成分验证，确保C、Cr、Mo等关键元素含量在规定范围内。

• 机械性能：

  • 抗拉强度与屈服强度： 材料必须能承受高达200MPa以上的持续静态压力及更高压力的脉冲疲劳。通过万能材料试验机对同批次棒料或试样进行测试，抗拉强度通常要求≥900 MPa。

  • 硬度： 整体硬度（如HRC 28-35）需在洛氏或布氏硬度计上检测，以确保足够的强度和一定的韧性。关键区域（如密封面）的硬度需均匀。

• 微观结构： 金相显微镜检查材料的晶粒度、非金属夹杂物等级以及热处理后的组织（如回火索氏体），防止因组织缺陷导致的疲劳裂纹。

1.3 清洁度与表面质量检测

• 清洁度： 是高压共轨系统的生命线。检测依据ISO 16232或VDA 19标准。使用专用清洗机对共轨管进行加压清洗，收集清洗液中的残留颗粒，通过过滤膜片并在实验室显微镜或自动颗粒分析仪下进行颗粒重量、尺寸（如>5μm, >15μm, >25μm的颗粒数）和成分分析。

• 表面质量：

  • 内表面粗糙度： 蓄压腔内壁粗糙度Ra值通常要求≤0.4μm，以减小流动阻力、压力波动和腐蚀风险。使用内孔表面粗糙度仪或轮廓仪检测。

  • 外观缺陷： 目视或借助工业内窥镜检查内外表面，不允许存在裂纹、折叠、锈蚀、尖锐划伤等缺陷。密封面需进行100%的荧光渗透检测（FPI）或磁粉检测（MT），以发现微米级表面裂纹。

1.4 压力性能与密封性检测

• 静压爆破测试： 将共轨管封堵，内部充入液体（通常为油），以恒定速率加压直至破坏。测试压力需达到设计最大工作压力的2-4倍（例如，对于1800bar工作压力的共轨管，爆破压力需≥3600bar），以验证其极限强度安全裕度。

• 脉冲疲劳测试： 模拟实际工作状态的耐久性核心测试。将共轨管安装在试验台上，内部充满试验油，施加交变高压（例如，在100bar至1800bar之间循环），频率通常为1-10Hz。要求承受数百万次（如1000万次以上）循环而不发生泄漏或破裂。试验过程中需监测压力曲线和应变。

• 密封性测试（泄漏测试）：

  • 外泄漏测试： 将所有出口封堵，向共轨管内充入高压气体或液体（常用氦气），在保压段检测压力降或使用检漏仪（如氦质谱检漏仪）检测泄漏率，要求极低（如<1×10⁻⁷ mbar·L/s）。

  • 内泄漏测试（阀座密封测试）： 对于集成压力控制阀（PCV）或限压阀的共轨管，需测试阀座在关闭状态下的密封性。

2. 各行业检测范围的具体要求

不同应用领域的柴油发动机，对共轨管的检测侧重点和标准存在差异。

• 乘用车及轻型商用车：

  • 特点： 追求高功率密度、轻量化、低排放。共轨管尺寸较小，工作压力高（普遍达1800-2500bar）。

  • 检测重点： 极高的清洁度要求（颗粒控制最严）、优异的疲劳寿命（高频脉冲循环测试）、严格的尺寸精度（空间紧凑）以及轻量化设计下的材料性能验证。

• 重型商用车及工程机械：

  • 特点： 大排量、长寿命、高可靠性要求。共轨管尺寸和容积更大，工作压力可能略低于乘用车（1600-2200bar），但耐久性要求更高。

  • 检测重点： 更侧重于长周期脉冲疲劳测试（循环次数要求可能高达数千万次）、材料在恶劣工况下的韧性、大体积清洁度控制以及大尺寸结构的形位公差稳定性。

• 船舶及发电用大型柴油机：

  • 特点： 超大型共轨管，工作压力相对较低（1000-1500bar），但燃油流量极大，对系统的稳定性和安全性要求极端苛刻。

  • 检测重点： 静压爆破测试的安全系数要求最高、材料的大型锻件/铸件质量与缺陷检测（如超声波探伤UT）、大孔径内表面的加工质量与耐腐蚀性、以及针对高硫燃料环境下特殊材料的耐腐蚀性能检测。

• 铁路机车：

  • 特点： 介于重型车辆和大型发动机之间，强调高可靠性和长维护周期。

  • 检测重点： 综合性的高要求疲劳测试、振动环境下的连接密封性测试、以及适应温差变化大工况的材料与密封性能检测。

3. 检测仪器的原理和应用

• 三坐标测量机（CMM）：

  • 原理： 通过精密导轨和探头在三维空间内移动，接触或非接触式探测工件表面点，根据空间几何运算获得尺寸、位置度、形状公差等数据。

  • 应用： 用于共轨管所有关键安装孔位、形位公差的精密测量，是首件鉴定和过程抽检的核心设备。扫描模式可评估自由曲面。

• 圆度仪/圆柱度仪：

  • 原理： 工件旋转或测头绕工件旋转，高精度位移传感器记录径向变化，通过数据处理分离出圆度、圆柱度等形状误差。

  • 应用： 专门用于高精度评估共轨管蓄压腔内孔及重要密封圆柱面的形状精度。

• 表面粗糙度仪：

  • 原理： 金刚石触针在工件表面划过，将其微观不平度的垂直位移转化为电信号，经放大和计算后得到Ra、Rz等参数。

  • 应用： 检测共轨管内孔、密封端面的表面加工质量，确保符合流体性能和密封要求。

• 清洁度分析系统：

  • 原理： 由清洗萃取装置、过滤装置和颗粒分析装置组成。将工件上的颗粒清洗到溶剂中并过滤到膜片上，通过重量法（天平称重）或颗粒计数法（光学显微镜或自动扫描仪图像分析）量化污染物。

  • 应用： 对共轨管总成或半成品进行强制性清洁度检验，是过程控制和质量放行的关键环节。

• 疲劳试验台/脉冲试验机：

  • 原理： 通过高压泵和伺服控制系统，在共轨管内产生精确控制幅度、频率和波形的交变压力，模拟实际工作状态。

  • 应用： 进行共轨管的耐久性寿命验证，是最具决定性的性能测试。通常配备压力传感器、计数器、泄漏报警和自动停机功能。

• 氦质谱检漏仪：

  • 原理： 利用质谱分析原理，专门检测氦气分子。将充氦工件置于真空室或喷氦，仪器检测是否有氦气泄漏并通过计算得出泄漏率。

  • 应用： 对共轨管总成进行极高灵敏度的密封性测试，可发现极微小的泄漏点，确保高压系统的绝对密封。

• 万能材料试验机：

  • 原理： 通过伺服电机或液压系统对标准试样施加拉伸、压缩或弯曲载荷，同步测量载荷和变形，得到应力-应变曲线。

  • 应用： 对共轨管原材料进行拉伸、压缩等力学性能测试，验证其强度、塑性和韧性指标。

通过上述系统化的检测项目、行业差异化的要求以及齐全检测仪器的综合应用，能够全面保障共轨管从原材料到成品全过程的质量，满足现代柴油发动机对高压燃油系统高性能与高可靠性的严苛需求。
