堵头检测技术内容

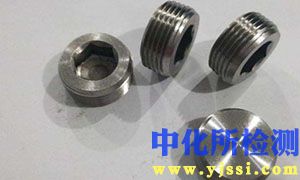

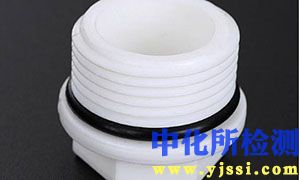

堵头检测是一项针对各类管道、管嘴、喷嘴、微通道等流体通道因异物、结晶、腐蚀、沉积等原因导致完全或部分堵塞的缺陷进行识别与评估的技术。该检测对保障流程工业安全生产、提高产品质量及维护设备可靠性至关重要。

1. 检测项目分类及技术要点

堵头检测主要依据检测原理和堵塞物的性质进行分类，核心技术要点如下：

1.1 基于直接观测的检测

• 项目分类： 内窥镜检测、光学视觉检测。

• 技术要点：

  • 内窥镜检测： 采用刚性或柔性内窥镜伸入管道内部，通过前端光学镜头直接观察堵头位置与形态。关键技术参数包括镜头直径（通常为2mm-10mm）、视场角、景深及照明强度。适用于直径较大、走向平直的管道。

  • 机器视觉检测： 针对开放或透明的管口、喷嘴，采用高分辨率工业相机结合背光、同轴光等特定光源，获取出口截面图像。通过图像处理算法（如边缘检测、灰度分析、模板匹配）判断出流状态是否异常。对光照稳定性、图像标定和算法鲁棒性要求高。

1.2 基于流体特性的检测

• 项目分类： 流量/压力降法、压差法。

• 技术要点：

  • 流量/压力降法： 在恒定入口压力下，监测出口流量；或在恒定流量下，监测入口压力。与初始或标准状态下的基准值进行对比，流量显著下降或压力显著上升通常表明堵塞。需建立准确的流量-压力数学模型，并考虑流体粘度、温度变化的影响。

  • 压差法： 在待测流道两端安装高精度压力传感器，监测其压差（ΔP）。根据层流状态下的哈根-泊肃叶定律（ΔP ∝ μQL / d⁴），压差异常增大可能意味着流道直径（d）减小或局部阻力增加。此法对微小堵塞敏感，需校准和温度补偿。

1.3 基于能量激励与响应的检测

• 项目分类： 超声波检测、热成像检测。

• 技术要点：

  • 超声波透射/反射法： 透射法在管道两侧安装收发探头，堵塞物会衰减或阻挡超声波信号；反射法（脉冲回波） 则利用堵塞界面与流体声阻抗的差异产生回波，通过回波时间与强度定位和评估堵塞。需根据管材和流体选择合适的探头频率（通常0.5-10 MHz）并耦合良好。

  • 主动热成像检测： 对待测区域施加均匀热激励（如闪光灯、热风），利用红外热像仪监测表面温度场变化。堵塞区域会因其热容、热导率差异导致温升曲线异常（如过热或升温滞后）。关键要点包括热激励的均匀性、采样频率以及瞬态热响应数据的分析。

1.4 基于机械作用的检测

• 项目分类： 通径检测（通止规）、清管器（PIG）跟踪检测。

• 技术要点：

  • 通径检测： 使用尺寸精确的球形或柱形通止规强制通过管道，根据通过与否及手感判断是否堵塞。方法简单直接，但属于接触式、离线检测，仅能判断完全或严重堵塞。

  • 清管器跟踪检测： 在清管器上搭载磁性标记或信号发射器，当其卡堵时，通过地面标记接收器或压力突变点可精确定位堵塞位置。常用于长输管线的维护性检测。

2. 各行业检测范围的具体要求

2.1 石油化工与能源行业

• 检测范围： 换热器管束（直径10-25mm）、反应器分布器喷嘴、燃料油/气喷嘴、锅炉炉管、长输油气管道。

• 具体要求：

  • 高温高压适应性： 检测设备与传感器需耐受高温（最高可达600℃以上）、高压及腐蚀性环境。

  • 防爆要求： 在爆炸性危险区域（如反应器附近）使用的电子检测设备必须符合ATEX或IECEx等防爆标准。

  • 深孔与阵列要求： 针对成千上万的换热器管束，需采用自动化、阵列式检测方案（如多通道超声波检测系统）以提高效率。

  • 沉积物类型： 需区分焦炭、盐垢、催化剂粉末、蜡沉积等不同堵塞物，检测方法应有针对性。

2.2 制药与生物工程行业

• 检测范围： 发酵罐通气/补料喷嘴、层析柱分配器、灌装针头（直径0.1-2mm）、无菌工艺管道、微流控芯片通道。

• 具体要求：

  • 无菌与洁净度： 检测过程必须无菌操作，设备接触部分需可在线灭菌（SIP）或免洗（CIP），材质多为316L不锈钢或符合USP Class VI的聚合物。

  • 无损与无污染： 严禁检测方法引入二次污染或破坏产品，非接触式方法（如光学、超声波）为首选。

  • 微小尺度与高精度： 针对微米级通道，需使用高分辨率显微视觉或高频超声波（>20 MHz）。

  • 验证要求： 检测方法需进行严格的验证（IQ/OQ/PQ），符合GMP/FDA相关法规，确保结果可追溯、可重复。

2.3 汽车与航空航天制造业

• 检测范围： 发动机燃油喷射器喷孔（直径0.1-0.3mm）、缸体冷却水套、液压系统管路、飞机结冰探测孔、涡轮叶片冷却气膜孔。

• 具体要求：

  • 微孔定量检测： 对燃油喷射器等关键部件，不仅需检测是否堵塞，还需精确测量多孔间的流量一致性，公差要求极高（流量偏差常小于±2%）。

  • 复杂几何结构： 冷却水套等异形内腔需采用柔性内窥镜或工业CT进行三维内部结构检查。

  • 动态性能测试： 常在模拟实际工况的测试台上，结合高压射流影像、相位多普勒粒子分析仪（PDPA）等进行喷雾形态与粒径分布的综合评估。

2.4 水处理与环保行业

• 检测范围： 膜分离组件（中空纤维膜、反渗透膜）、喷雾脱硫塔喷嘴、污水曝气头。

• 具体要求：

  • 大范围与在线监测： 对于成百上千的膜组件或喷嘴，需发展在线分布式监测系统，如基于压差传感器的膜组污染在线监测。

  • 结垢与生物污堵区分： 需结合化学清洗前后的检测数据，辅助判断是无机结垢、有机污堵还是生物膜滋生。

  • 耐磨耐腐蚀： 检测设备需应对高浊度、腐蚀性（如脱硫浆液）的恶劣流体环境。

3. 检测仪器的原理和应用

3.1 高性能内窥镜与工业视频内窥镜

• 原理： 通过物镜成像，经传像束（光纤）或CCD/CMOS图像传感器将内部图像传输至目镜或显示器。部分型号集成了测距、三维测量、激光扫描功能。

• 应用： 广泛应用于动力管道、化工容器、航空发动机等内部视觉检查。直径小于1mm的超细内窥镜可用于精密零件微孔检测。

3.2 多通道超声波流量/堵塞检测系统

• 原理： 基于时差法或多普勒法测量流速。堵塞时流速分布异常或特定测量声道信号丢失。系统可同时控制数十至数百个传感器通道。

• 应用： 大型列管式换热器的在线管束堵塞筛查与定位，实现不停车检测。

3.3 微流量测试台

• 原理： 采用质量流量计或容积法（如活塞式流量计），在精密控制的压力和温度下，测量被测件（如喷油嘴）的静态流量或动态流量曲线。

• 应用： 汽车、航天领域精密喷嘴的出厂测试与性能标定，是判断微孔堵塞和性能衰退的黄金标准。

3.4 X射线工业计算机断层扫描（工业CT）

• 原理： 利用X射线穿透物体，由探测器接收衰减后的投影，通过三维重建算法获得物体内部结构的横截面及三维图像，可清晰分辨流体通道与堵塞物。

• 应用： 用于结构极其复杂、不可拆卸的关键部件（如整体铸造的发动机缸盖水套、增材制造的带内流道的零件）的内部堵塞缺陷无损检测与失效分析。

3.5 相位多普勒粒子分析仪（PDPA）/激光颗粒分析仪

• 原理： 基于多普勒效应，测量经过激光干涉条纹区的粒子速度和尺寸。通过分析喷雾场中粒子分布、速度场及通量，间接反演喷嘴各孔的工作状态。

• 应用： 发动机、燃气轮机、喷雾干燥塔等关键设备的喷嘴雾化性能综合评价与故障诊断。
