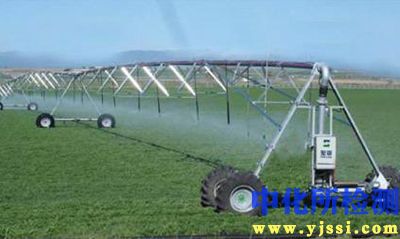

喷灌机检测技术规范

一、 检测项目分类及技术要点

1. 水力性能检测

• 技术要点：

  • 喷洒均匀度（Distribution Uniformity, DU）：依据国家标准GB/T 50485或国际标准ISO 7749-1进行。采用网格法布置雨量筒（网格尺寸不大于喷头间距的25%），测量各点降雨量，计算克里斯琴森均匀系数（CU）或分布均匀系数（DU）。CU值应不低于85%（旋转式喷头），对于平移/中心支轴式喷灌机，末端低压区的CU值允许适当放宽，但不应低于78%。

  • 喷洒强度（Application Rate）：单位时间内的喷洒水深（mm/h）。需记录不同工作压力下的实测值，并与设计值比对。峰值喷洒强度不应超过土壤入渗速率，以防止地表径流。

  • 射程与覆盖半径：在额定工作压力下，测量喷射水流最远有效湿润边界，应达到设计覆盖范围的95%以上。

  • 流量与压力关系：测量喷灌机入口压力、末端压力及关键节点压力。绘制压力-流量曲线，验证其是否符合设计工况。压力波动不应超过额定值的±10%。

2. 机械性能与结构安全性检测

• 技术要点：

  • 桁架结构与直线度：使用激光经纬仪或全站仪检测中心支轴式喷灌机桁架的挠度与侧弯，全长直线度偏差应不大于0.5%。

  • 塔架车运行同步性与稳定性：检测各塔架车的启动延迟时间、行走速度一致性。测量车轮的打滑率，正常地表条件下应小于15%。

  • 驱动系统性能：检测电机/液压马达的输出扭矩、转速，以及减速箱的传动效率。检查行走轮轮胎气压或履带张紧度。

  • 安全防护装置：验证过压保护、过载保护、自动停机、防倾翻装置（倾斜传感器）及电气接地电阻（应≤4Ω）的有效性。

3. 电气与控制系统检测

• 技术要点：

  • 控制精度：验证中央控制系统对行走速度（喷灌强度调节）、启停位置、角度设定的控制精度。重复定位误差应小于1%。

  • 监控与传感器功能：测试压力传感器、流量传感器、土壤湿度传感器（如配备）的精度和响应时间。传感器精度等级应不低于1.5级。

  • 防护等级：检查控制柜、驱动电机的防护等级（IP），户外设备应不低于IP54，涉水区域应不低于IP65。

4. 材料与耐久性检测

• 技术要点：

  • 防腐涂层性能：使用涂层测厚仪测量镀锌层或喷涂层的厚度，关键结构件热浸镀锌层平均厚度应≥85μm。进行附着力划格试验。

  • 关键部件材质：对喷头、摇臂、齿轮、主轴等关键部件进行抽样，进行光谱分析或机械性能测试（抗拉强度、硬度），验证其材质是否符合设计规范。

5. 水量利用效率与能源消耗检测

• 技术要点：

  • 系统效率：通过测量系统入口总流量、总压力及喷洒有效水量，计算喷洒水利用系数，大型喷灌机应不低于0.85。

  • 单位面积能耗：记录运行一个完整循环的耗电量或燃油消耗量，计算kWh/ha或L/ha指标。

二、 各行业检测范围的具体要求

1. 农业大田作物

• 检测重点：水力性能（均匀度）、对土壤板结的敏感性、对不同作物高度的适应性。

• 具体要求：喷洒水滴打击动能需控制在中低水平（直径1-2mm水滴为宜），避免损伤幼苗或夯实土壤。末端喷枪配置低压喷头或拖管，确保边界区域覆盖。检测需模拟不同生长阶段（苗期、茂盛期）的通过性。

2. 牧草与草原灌溉

• 检测重点：低矮均匀喷洒、适应不平整地形能力。

• 具体要求：喷洒均匀度要求高（CU≥90%），喷头安装高度较低。需检测塔架车在不平整地面（坡度≤8%）上的自适应能力和通过性，确保不破坏草皮。

3. 运动场与园林绿地

• 检测重点：喷洒精度、景观协调性、自动避让。

• 具体要求：严格控制喷洒边界，避免溅洒至道路或设施。需测试“扇形喷洒”功能及自动升降装置的可靠性。对喷灌机的运行噪音有额外限制（通常昼间≤65dB(A)）。

4. 大型工商业化农场（如马铃薯、甘蔗）

• 检测重点：大流量高效灌溉、肥药一体化兼容性、智能化管理。

• 具体要求：重点检测系统压力与施肥泵（文丘里或注肥泵）的匹配性，确保肥液浓度均匀。控制系统需具备与农场智能灌溉管理平台（如基于GIS或物联网）的数据接口和协议兼容性测试。

三、 检测仪器的原理和应用

1. 雨量筒阵列

• 原理：直接收集喷洒水量，通过称重法或量筒测量体积。

• 应用：网格状布置于喷灌机下方，是测定喷洒均匀度、喷洒强度的基准方法。

2. 压力传感器与流量计

• 原理：压力传感器通常基于压电或应变片原理；流量计常用涡轮式或电磁式。

• 应用：永久或临时安装在系统主管道、支管及末端，实时监测压力分布和流量，用于性能曲线验证和故障诊断。

3. 激光测距仪/全站仪

• 原理：发射激光并接收反射信号，通过相位差或时间差计算距离和角度。

• 应用：精确测量桁架的直线度、挠度、塔架车的行走轨迹和偏移量。

4. 转速与扭矩仪

• 原理：非接触式光电或磁电传感器测转速；应变片式或相位差式传感器测扭矩。

• 应用：安装在驱动电机输出轴或轮轴上，测量实际驱动扭矩和转速，评估打滑率和传动效率。

5. 涂层测厚仪

• 原理：磁性测厚法（用于钢铁基体非磁性涂层）或涡流测厚法（用于非铁金属基体绝缘涂层）。

• 应用：无损检测关键结构件的镀锌层或油漆层厚度，评估防腐性能。

6. 数据采集与分析系统

• 原理：集成多通道传感器输入，进行实时数据记录、存储与分析。

• 应用：同步采集压力、流量、位置、速度等多维数据，生成综合性能报告，是高效完成系统性检测的核心工具。

7. 水滴粒径分析仪（可选高精度检测）

• 原理：基于激光衍射或高速成像技术，分析穿过采样区域水滴的尺寸分布。

• 应用：定量测定水滴粒径谱，评估雾化程度及其对土壤侵蚀和作物叶面损伤的潜在影响。

8. 土壤湿度传感器

• 原理：基于时域反射法（TDR）或频域反射法（FDR）测量土壤介电常数，反演体积含水量。

• 应用：布设在灌溉区域内不同位置，用于验证灌溉均匀度的实际入渗效果，并为自动化灌溉决策提供反馈数据。
