气门垫圈检测：守护发动机密封的关键防线

气门垫圈，虽不起眼，却在发动机密封系统中扮演着至关重要的角色。其质量优劣直接关系到气缸压力、机油密封、冷却液循环的可靠性。一枚失效的垫圈，可能导致发动机动力衰减、机油乳化、冷却液渗漏，甚至引发拉缸、抱轴等严重故障。因此，严格、科学的气门垫圈检测是保障发动机性能和耐久性的基石。

失效代价：小部件引发大问题

• 密封失效： 磨损、变形或裂纹会使垫圈失去密封能力，导致气缸压缩压力泄漏（影响动力与油耗）、机油窜入燃烧室（烧机油、积碳）或冷却液渗入油道（机油乳化）。
• 部件损伤： 泄漏的高温高压气体或冷却液可能侵蚀气缸盖、气缸体结合面，造成永久性损伤，维修成本高昂。
• 散热受阻： 缸垫失效会破坏发动机设计的冷却液流路，导致局部过热，引发缸盖变形、开裂甚至活塞熔顶。
• 性能下降： 压缩不足直接导致发动机功率下降、燃油经济性变差、启动困难、排放超标。

核心检测项目：多维度的质量把控

1. 尺寸精度检测：

   • 内径与外径： 确保与气门导管或安装孔的配合精度。常用精密卡尺、环规、气动量仪或光学影像测量仪测量。
   • 厚度/压缩量： 关键参数，直接影响装配后的密封预紧力。需使用千分尺、杠杆千分表或激光测厚仪在多点位测量，确保厚度均匀性。
   • 平面度： 接触面的平整度是密封的关键。利用光学平板（干涉法）或精密平台配合千分表进行检测。
   • 平行度： 上下端面的平行度影响受力均匀性，测量方法类似平面度。

2. 外观与表面缺陷检测：

   • 目视检查（VT）： 借助放大镜或显微镜，检查是否存在裂纹、划伤、凹坑、毛刺、锈蚀、杂质嵌入、涂层剥落（如适用）等明显缺陷。
   • 渗透检测（PT）： 针对非多孔材料（如金属垫圈），使用着色或荧光渗透液检测开放性表面裂纹。
   • 涡流检测（ET）： 适用于导电材料，快速检测近表面裂纹或材料不连续性。
   • 自动光学检测（AOI）： 利用机器视觉系统，高速、高精度地识别定位各类外观缺陷和尺寸偏差。

3. 材料性能检测：

   • 硬度测试： （如洛氏硬度HRC、布氏硬度HB）确保材料具有足够的抗变形能力和弹性。在垫圈表面多点测试取平均值。
   • 金相分析： 通过显微镜观察材料的微观组织（如石墨形态、基体组织、是否存在偏析、夹杂物超标等），评估材料成分、热处理工艺是否达标。

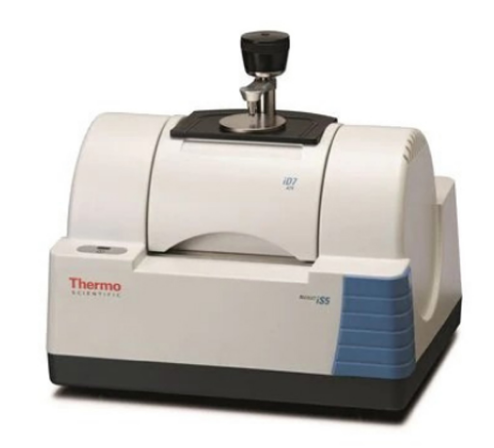

   • 成分分析： （光谱分析OES/XRF）验证材料化学成分是否符合设计要求。

4. 功能性模拟测试：

   • 压缩回弹试验： 在专用夹具上模拟垫圈在缸盖螺栓预紧力下的压缩状态，测量其压缩量（压溃高度）及卸载后的回弹量（回弹率），评估其密封保持能力。
   • 高温蠕变/应力松弛试验： （针对关键应用）评估垫圈在长期高温高压下的抗变形能力和密封持久性。
   • 密封性试验： 在模拟工况的压力腔中进行气密性或液密性测试，直接验证其密封效果。

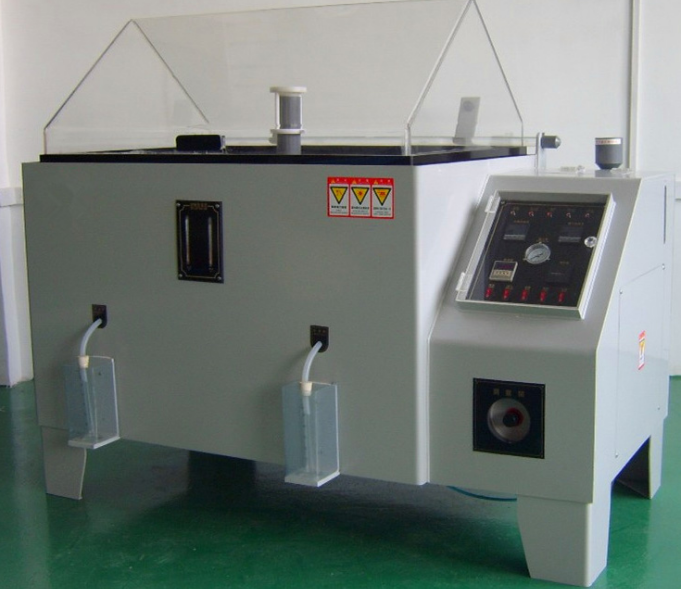

检测方法与设备：从传统到智能

• 手动量具： 卡尺、千分尺、环塞规、千分表、光学平板等。灵活但效率较低，依赖人员技能，易引入误差。
• 半自动/专用检具： 设计特定工装，结合气动量仪、电子柱量仪等，提高特定尺寸（如厚度、内/外径）的检测效率和准确性。
• 精密坐标测量机（CMM）： 高精度获取复杂几何尺寸和形位公差（如平面度、平行度、位置度），通用性强但效率相对较低。
• 光学影像测量仪： 高效、非接触测量二维尺寸和轮廓，尤其适合薄片状零件外观及尺寸检测。
• 机器视觉/AOI系统： 高速、自动化完成外观缺陷检测、尺寸分选和字符识别，适用于大批量生产在线检测，稳定性高。
• 无损检测设备（PT, UT, ET）： 用于内部和表面缺陷的专门检测。
• 材料试验机： 进行压缩、拉伸、硬度、蠕变等力学性能测试。
• 专用功能测试台： 模拟实际工况进行压缩回弹、密封性等测试。

检测流程与质量控制关键点

1. 来料检验： 对原材料（板材、丝材）或半成品进行尺寸、外观、材质抽检或全检。
2. 制程巡检： 在冲压、热处理（如适用）、表面处理（如电镀、涂层）、整形等关键工序后，进行抽样检测（尺寸、外观、硬度等）。
3. 成品全检/批检： 出厂前依据标准（如外观100%全检，关键尺寸SPC抽检）进行最终检验。
4. 质量控制点：
   • 清洁度： 检测前彻底清洁垫圈，避免污物干扰测量结果或误判缺陷。
   • 环境控制： 确保恒温恒湿（尤其精密测量），减少热胀冷缩影响。
   • 设备校准： 所有检测设备需定期校准，确保量值传递准确。
   • 人员培训： 操作人员需熟练掌握标准、设备操作和缺陷判定准则。
   • 标准样品（Golden Sample）： 明确合格与不合格的界限样本。
   • 数据记录与分析： 详细记录检测数据，运用SPC工具监控过程稳定性，识别改进机会。
   • 不合格品控制： 清晰标识、隔离不合格品，分析原因并采取纠正预防措施。

案例警示： 某型发动机曾因一批次气门垫圈热处理不当导致硬度不足。装机后，在高温高压下垫圈过度压溃变形，导致多台发动机出现缸盖与缸体结合面的冷却液微泄漏。事后分析发现，成品硬度检测存在漏检，且抽检频率不足。教训深刻：关键性能参数（如硬度）必须严格把关，检测规程需科学严谨。

总结：精准检测铸就可靠密封

气门垫圈，作为发动机静密封链的核心环节，其质量控制不容丝毫懈怠。通过建立覆盖尺寸、外观、材料、功能的全方位检测体系，综合运用传统与现代检测技术，并严格把控检测流程中的每个环节，才能有效剔除潜在缺陷件，保证每一枚垫圈都具备可靠的密封性能。随着智能制造的发展，自动化、智能化的检测手段（如在线AOI、基于机器学习的缺陷识别）将进一步提升检测效率与可靠性，为发动机的澎湃动力与长久寿命奠定坚实的质量根基。精准高效的检测，是守护发动机“气密长城”、保障核心性能的关键防线。
