碳刷磨损检测技术综述

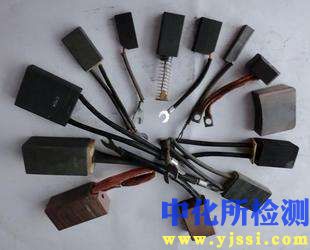

碳刷作为电机、发电机等旋转设备中传输电流的关键滑动接触部件，其磨损状态直接关系到设备的运行效率、稳定性与寿命。系统化的磨损检测是实施预测性维护、避免恶性故障的核心。

1. 检测项目分类及技术要点

碳刷磨损检测可分为直接测量、间接评估和状态分析三大类。

1.1 直接磨损量测量

• 剩余长度测量：使用专用卡尺或激光测距仪，定期在停机状态下测量碳刷顶端至刷握端面的距离。技术要点在于测量基准的统一和周期的一致性。通常，磨损至原长度的1/3或制造商规定的极限值时必须更换。

• 磨损速率计算：基于连续多次的剩余长度数据，计算单位运行时间（通常以千小时计）的磨损量（毫米）。正常磨损速率通常在0.1-0.7 mm/kh范围内，具体因产品等级和工况而异。异常加速是故障前兆。

• 均匀性检查：同一刷杆上所有碳刷的长度差应控制在3mm以内。过度不均匀会导致电流分布失衡，加剧个别电刷的电气与机械磨损。

1.2 间接状态评估

• 接触压降测量：使用微欧计在额定电流下测量单只碳刷与滑环或换向器间的电压降。该值直接反映接触界面的导电状态。一般要求压降值稳定，通常在1.5-3.0V之间（视材料而定）。压降异常增高表明接触不良、氧化或过热；异常降低则可能预示短路或异常磨损。

• 运行温度监测：采用红外热像仪或埋入式热电偶监测碳刷、刷握及连接点的温度。重点在于识别局部过热点。碳刷本体工作温度通常不应超过80-120℃（取决于绝缘等级），相邻碳刷温差应小于15℃。过热是磨损加剧、打火和崩裂的直接原因。

• 火花等级观测：参照相关标准（如GB/T 755、IEC 60034-1），在额定负载下观察换向器或滑环处的火花形态与强度。持续的1.5级及以上火花会显著加速电腐蚀磨损和表面损伤。

1.3 磨屑与界面状态分析

• 磨屑分析：收集刷握内及周围的碳粉，进行粒度与成分分析。大量异常粗大颗粒或金属杂质（来自集电环）的存在，表明存在 abrasive wear（磨粒磨损）或 electrical pitting（电蚀）。

• 工作面膜层检查：健康的滑环/换向器表面应覆盖一层均匀、光亮的暗褐色氧化膜（“古膜”）。此膜有利于降低摩擦系数和接触电阻。膜的破坏、不均匀或剥离会导致机械磨损与电气磨损的恶性循环。

2. 各行业检测范围的具体要求

不同应用场景对碳刷磨损检测的侧重点与标准存在差异。

2.1 电力行业（大型汽轮/水轮发电机）

• 检测重点：稳定性与长周期运行。重点关注温度分布均匀性和磨损速率的一致性。

• 具体要求：每日巡检测温，每周记录一次剩余长度。要求单台机组所有碳刷的磨损速率差异不超过±15%。接触压降需定期普查，偏差控制在±10%以内。对滑环表面膜层的状态要求极高，停机时需进行精密检查。

2.2 轨道交通（牵引电机、辅助电机）

• 检测重点：动态稳定性与抗冲击性。关注机械振动和电流突变对磨损的影响。

• 具体要求：在定期检修（如日检、月修）中必须测量碳刷长度和弹簧压力。火花等级是核心监测指标，需在负载试验中严格评估。磨屑中需警惕铜屑含量，以判断换向器磨损情况。

2.3 工业制造（轧钢电机、起重电机）

• 检测重点：应对重载、频繁启停和正反转工况。强调抗冲击磨损能力和热稳定性。

• 具体要求：检测周期短，需高强度监测温度与火花。对于可逆电机，需检查碳刷“倾角”磨损是否对称。压降检测需在不同负载点进行，评估其稳定性。

2.4 汽车行业（起动机、发电机）

• 检测重点：寿命周期内的可靠性及免维护性。采用总磨损量作为核心判定标准。

• 具体要求：通常在总成测试或大修时进行一次性测量，评估其是否达到设计寿命（如20万次启动）。更注重材料本身的耐磨性和对换向器的兼容性。

2.5 风电行业（滑环发电机）

• 检测重点：恶劣环境下的长寿命与低维护。突出防腐蚀和抗振动磨损。

• 具体要求：依赖远程状态监测系统，重点分析温度和接触电阻的长期趋势。检查时需特别注意密封是否完好，防止潮气与盐雾加剧磨损。

3. 检测仪器的原理和应用

3.1 接触式测量仪器

• 数显深度卡尺/专用碳刷规：原理为机械接触式位移测量。用于精确、快速地测量碳刷剩余长度。应用时需确保测量面清洁，并对同一碳刷在固定位置测量。

• 弹簧压力计：测量碳刷与换向器/滑环间的接触压力。原理是通过探头顶起刷握并测量其反作用力。压力通常需维持在15-25 kPa范围内，过高加速机械磨损，过低导致电气磨损和打火。

3.2 电学检测仪器

• 低电阻微欧计/双电桥：原理是直流恒流源法或开尔文四线法，消除引线电阻影响，精确测量碳刷-滑环界面的接触电阻（通过压降换算）。是评估电气接触质量的黄金标准。

• 红外热像仪：原理基于斯特藩-玻尔兹曼定律，接收物体表面红外辐射并转换为温度分布图像。用于非接触、大面积扫描，快速发现过热碳刷、松动连接点及冷却风道堵塞等问题。

3.3 在线监测系统

• 光纤测温系统：将分布式光纤传感器嵌入刷握附近，原理利用光时域反射（OTDR）和拉曼/布里渊散射效应，实现实时、多点、无电干扰的温度监测。尤其适用于高压、强电磁干扰的大型发电机。

• 无线遥测系统：在碳刷或刷握上集成微型无线传感器（测量温度、加速度等），数据通过蓝牙或ZigBee传输至接收终端。适用于旋转部件上的状态监测，实现对磨损相关振动、温升的实时分析。

系统化的碳刷磨损检测是一个多参数、多技术的综合评估过程。必须结合直接测量数据、间接状态参数以及特定的行业运行工况，进行交叉分析和趋势判断，才能准确预警失效风险，优化更换策略，从而保障旋转设备的安全、高效、长周期运行。
