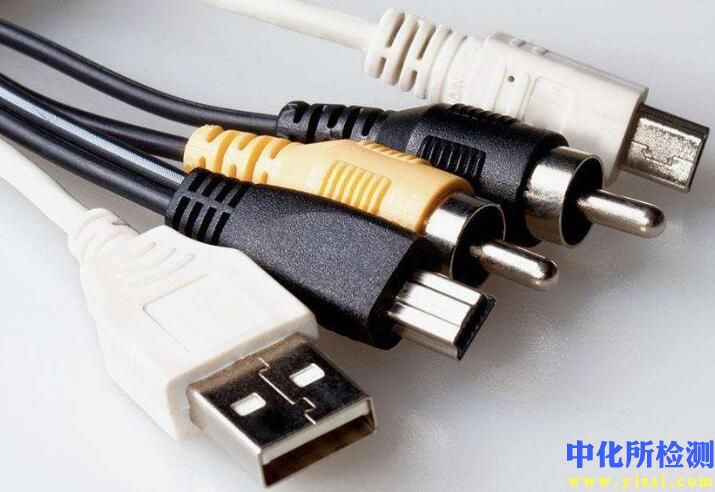

数据线检测详细技术内容

1. 检测项目分类及技术要点

数据线检测涵盖电气、机械、材料、环境及协议兼容性五大类，旨在确保产品安全、可靠与合规。

1.1 电气性能检测

• 导通电阻/电压降： 使用直流低电阻测试仪（如开尔文电桥），在额定电流下（如3A）测量线缆两端压降。标准要求（如USB-IF规范）通常规定压降不超过特定阈值（如5V下500mV），以确保电能传输效率。

• 绝缘电阻： 施加直流高压（通常500V DC），测量导体与屏蔽层/外被间电阻。标准（如IEC 60950-1）要求常态下绝缘电阻≥100 MΩ，湿热测试后≥10 MΩ。

• 耐电压（介电强度）： 在带电部件与绝缘外部件之间施加高压交流电（如1500V AC， 60s），检测击穿或漏电流超标（通常≤0.5mA）。这是安全性关键测试。

• 载流能力与温升： 在特定环境温度下，施加1.25倍额定电流至稳定，测量线缆及连接器温升（热电偶法）。温升不应超过标准规定（如UL 9990要求≤30K），防止过热风险。

• 信号完整性（高速数据线）： 使用网络分析仪或时域反射计测量S参数（如插入损耗、回波损耗）、眼图、串扰。需满足相应协议标准（如USB 3.2 Gen 2要求插入损耗在5GHz时≤-7dB）。

1.2 机械性能与结构检测

• 插拔力与耐久性： 专用插拔力试验机以恒定速率（如25mm/min）进行插拔，测量峰值力与保持力，需符合标准范围（如USB-C公头插拔力5-20N）。寿命测试通常要求≥10,000次插拔后电气性能仍合格。

• 线缆弯折/摇摆： 弯折试验机使线缆在特定角度（如±90°）、负重（如500g）下往复弯折。评估直至导体断裂的周期数，优质线缆要求≥10,000次（如USB-IF要求）。

• 拉伸与接口强度： 拉力试验机对接口施加轴向静拉力（如30N， 30s），测试后不应有脱落或电气中断。

• 外观与尺寸： 使用光学投影仪或三坐标测量机检查接口引脚尺寸、间距、线缆外径等，确保符合机械规格书。

1.3 材料与安全检测

• 阻燃性： 依据UL 94标准进行垂直或水平燃烧测试，评估绝缘及外被材料的阻燃等级（如V-0， V-1）。

• 有害物质： 使用X射线荧光光谱仪（XRF）进行RoHS筛查，重点检测铅、镉、汞、六价铬、多溴联苯/醚含量是否超标。

• 线缆结构解剖： 剖切检查导体截面积（铜丝股数/直径）、屏蔽层覆盖率（应≥85%）、绝缘厚度是否符合设计要求。

1.4 环境可靠性检测

• 温湿度循环： 在高低温交变湿热箱中循环（如-40°C至+85°C， 湿度95%RH），测试后电气性能应无劣化。

• 盐雾腐蚀： 对金属端子进行中性盐雾试验（如5% NaCl溶液， 35°C， 48h），评估镀层耐腐蚀能力。

• 耐化学性： 将线缆外被浸入常见化学试剂（如酒精、汗液）中特定时间，检查外观变化及性能。

1.5 协议与功能兼容性检测

• 充电协议识别： 使用协议分析仪验证是否正确支持并握手QC、PD、AFC、SCP等快充协议。

• 数据传输速率与稳定性： 搭配标准主机和设备，使用专业软件（如USBET， BERT）测试实际传输速率、误码率及大文件传输稳定性。

2. 各行业检测范围的具体要求

不同应用场景对数据线的性能侧重点和标准有显著差异。

2.1 消费电子（手机/电脑/数码配件）

• 核心标准： USB-IF认证规范、IEEE 1394、雷电接口（Thunderbolt）规范。

• 要求： 侧重于通用性、安全及高速数据传输/充电。必须通过USB-IF合规性测试（如电气、协议、互操作性）。快充线需额外进行PD协议完整性和E-Marker芯片验证。强调外观、便携性和耐用性。

2.2 汽车电子

• 核心标准： USCAR-2， LV214， ISO 6722， ISO 14572。

• 要求： 极端环境可靠性是重点。需满足更宽的工作温度范围（如-40°C至125°C）、更高等级的振动、机械冲击测试。强调EMC抗扰度，线束需有更优异的耐磨、耐油、耐化学腐蚀性能。材料通常要求无卤。

2.3 工业控制与医疗设备

• 核心标准： 相关行业安全标准（如IEC 60601-1 for医疗）。

• 要求： 极高可靠性与安全性。医疗线缆需具备更严格的绝缘、耐压和漏电流要求，部分需灭菌兼容性测试。工业现场总线线缆（如PROFIBUS， CAN）需确保在复杂电磁环境下的信号完整性、抗干扰能力和机械鲁棒性。

2.4 航空航天与军工

• 核心标准： MIL-DTL-83513（微型连接器）、AS50881。

• 要求： 最严苛的等级。需承受极端温度、真空、高强度振动与冲击。材料要求阻燃、低烟无毒。生产过程需遵循严格的工艺标准和质量追溯体系。信号线对屏蔽效能和特性阻抗一致性要求极高。

3. 检测仪器的原理和应用

3.1 电气测试仪器

• 数字电桥/低电阻测试仪： 采用四线制开尔文电桥原理，消除引线电阻影响，精确测量毫欧级导通电阻。

• 绝缘耐压测试仪： 集成高压电源和精密漏电流测量电路。耐压测试时，逐步升高输出电压并监测击穿点；绝缘电阻测试时，施加稳定直流电压，测量微安级漏电流并换算为电阻值。

• 直流电子负载与电源： 模拟负载，进行带载压降、温升和持续电流测试，验证实际工作条件下的性能。

3.2 信号完整性测试仪器

• 矢量网络分析仪： 通过发射扫频信号，测量传输和反射参数（S参数），精确分析高频下的插入损耗、回波损耗和串扰，是评估高速线缆带宽的关键设备。

• 示波器配合测试夹具： 进行眼图测试，直观反映信号的整体质量（抖动、噪声、幅度）；时域反射计（TDR）用于定位阻抗不连续点（如焊接不良、线缆损伤）的具体位置。

3.3 机械与环境测试设备

• 万能材料试验机： 通过伺服电机或液压系统施加精确控制的力，用于插拔力、拉拔力、弯折测试，并记录力-位移曲线。

• 高低温交变湿热试验箱： 通过制冷/加热系统和加湿/除湿系统，精确模拟并循环各种温湿度环境条件。

• 盐雾试验箱： 将氯化钠溶液雾化并喷洒在密闭箱内，创造均匀的腐蚀环境，加速评估电镀层或材料的耐腐蚀性。

3.4 协议与功能分析设备

• USB/Type-C协议分析仪： 硬件上串接在数据线链路中，实时捕获并解码物理层和协议层的通信报文（如PD协议握手过程），用于分析兼容性问题。

• 数据传输性能测试仪： 通常由专用硬件板和软件构成，通过发送预设数据包并比对接收端结果，计算实际吞吐量和误码率。
