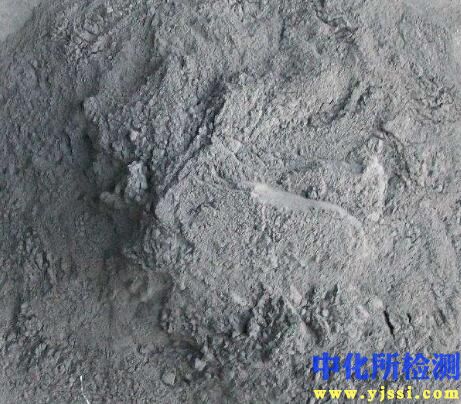

煤粉化验检测技术内容

1. 检测项目分类及技术要点

煤粉化验检测项目依据其性质和应用目的，可分为工业分析、元素分析、物理特性分析、工艺性质分析和环保特性分析五大类。

1.1 工业分析

技术要点在于测定煤粉的基本实用组成，是评估其燃烧特性的基础。

• 水分 (M): 分为全水分 (Mt) 和空气干燥基水分 (Mad)。全水分测定采用空气干燥法（GB/T 211）或一步法；分析水采用通氮干燥法（GB/T 30732），在105-110℃下干燥至恒重，防止氧化。

• 灰分 (A): 测定煤粉完全燃烧后的残留物。采用缓慢灰化法（GB/T 212），在815℃下灼烧至恒重。关键在于控制升温速度（500℃前缓慢升温），使黄铁矿氧化充分、碳酸盐分解完全，避免爆燃和硫化物固定。

• 挥发分 (V): 反映煤的变质程度和燃烧初期析出气体的量。在（900±10）℃的马弗炉中，隔绝空气加热7分钟（GB/T 212），使用盖严的瓷制坩埚。关键在于迅速放入已恒温的炉膛，时间与温度控制必须精确。

• 固定碳 (FC): 通过计算得出：FCad = 100 - Mad - Aad - Vad。

1.2 元素分析

直接测定煤中有机质的核心元素组成。

• 碳、氢测定: 采用三节炉法（GB/T 476）或红外热导法。三节炉法中，煤样在氧气流中高温燃烧，碳和氢分别转化为二氧化碳和水，用吸收剂吸收称重。关键在于确保燃烧完全及除杂系统的有效性。

• 氮测定: 采用开氏法或半自动定氮仪法（GB/T 19227）。煤样在浓硫酸和催化剂作用下消化，将氮转化为硫酸氢铵，加碱蒸馏出的氨用硼酸吸收后滴定。

• 全硫测定: 主要方法包括：

  • 艾士卡法（GB/T 214）：基准方法。煤样与艾氏卡试剂混合灼烧，硫转化为硫酸盐，用硫酸钡重量法测定。

  • 库仑滴定法与红外光谱法：自动化仪器常用。煤样在高温氧气流中燃烧，生成二氧化硫，前者通过电解碘滴定，后者直接由红外检测器测定。

• 氧计算: 通常由差减法计算：Oad = 100 - Cad - Had - Nad - Stad - Mad - Aad。

1.3 物理特性分析

• 发热量 (Q): 核心指标，表示单位质量煤完全燃烧产生的热量。使用氧弹热量计（GB/T 213）测定，分为弹筒、高位和低位发热量。关键技术要点包括：精确标定热容量、控制内筒水温与环境温差、准确校正硝酸生成热和硫酸校正热。高位发热量由弹筒发热量计算得出，低位发热量由高位发热量减去水的气化潜热得出。

• 可磨性指数 (HGI): 表征煤被研磨成粉的难易程度。采用哈德格罗夫法（GB/T 2565），将规定粒度的煤样在标准磨机中旋转60转后，筛分测定新生成的-0.071mm煤粉量，由公式计算HGI值。试样制备和筛分操作的规范性对结果影响显著。

• 煤粉细度: 指煤粉颗粒的粒度分布。通常采用筛分法（DL/T 567.5），用70μm（200目）和90μm（160目）标准筛进行筛分，计算筛余量（R90， R200）。激光粒度分析法应用日益广泛，可提供连续分布曲线。

1.4 工艺性质分析

• 灰熔融性 (灰熔点): 预测燃煤结渣倾向的关键指标。在弱还原性或氧化性气氛中，测定灰锥的四个特征温度：变形温度（DT）、软化温度（ST）、半球温度（HT）和流动温度（FT）（GB/T 219）。炉内气氛的精确控制是技术难点。

• 煤灰成分分析: 测定灰中SiO₂、Al₂O₃、Fe₂O₃、CaO、MgO、Na₂O、K₂O、TiO₂、SO₃等氧化物的含量（GB/T 1574）。常用X射线荧光光谱（XRF）法，化学法则包括重量法、容量法和分光光度法。用于计算结渣、沾污指数及用于水泥等掺合料时的品质评估。

1.5 环保与安全特性分析

• 汞、砷、氟、氯等有害元素: 采用原子吸收光谱（AAS）、原子荧光光谱（AFS）、电感耦合等离子体质谱（ICP-MS）或高温燃烧水解-离子选择电极法（针对氟、氯）测定（GB/T 16659, GB/T 3558等）。

• 着火温度: 在特定条件下测定煤粉开始燃烧的温度，与煤粉仓储安全相关。

2. 各行业检测范围的具体要求

不同行业基于工艺需求，对煤粉检测项目的侧重和标准各有不同。

• 火力发电行业:

  • 核心项目: 发热量（入炉煤计价依据）、工业分析、全硫（环保与腐蚀控制）、灰熔融性（避免炉膛结渣）、可磨性指数（制粉系统设计运行依据）。

  • 常规监控: 煤粉细度（影响燃烧效率）、飞灰/炉渣含碳量（燃烧效率指标）、元素分析（用于锅炉热力计算）、有害元素（如汞，满足超低排放要求）。

  • 标准依据: 以DL/T系列电力行业标准为主，结合GB/T国家标准。

• 钢铁冶炼行业（高炉喷吹煤）:

  • 核心项目: 工业分析（要求低灰、低硫、低磷、中高固定碳）、发热量、可磨性指数、煤粉细度。

  • 严格限制: 全硫（一般要求<0.7%）、磷含量（影响钢材质量）、钾钠含量（K₂O+Na₂O，降低高炉耐火材料寿命）、灰成分（Al₂O₃含量不宜过高）。

  • 工艺特性: 反应性（CRI）和反应后强度（CSR）对于配煤方案有参考意义。

• 水泥行业:

  • 核心项目: 发热量（提供煅烧热能）、工业分析、全硫（影响水泥品质和排放）。

  • 灰分利用: 煤灰作为水泥生料的一部分，需检测其成分（SiO₂, Al₂O₃, Fe₂O₃等），以调整生料配比。

  • 关注点: 对煤的类别要求相对宽泛，但需保证热值稳定和硫分可控。

• 煤化工行业（气化用煤粉）:

  • 核心项目: 工业分析与元素分析（气化物料平衡与热平衡计算基础）、灰熔融性（决定气化炉操作温度，液态排渣炉要求ST<1350℃）、灰粘度特性（液态排渣关键）、煤灰成分（判断结渣性与腐蚀性）、发热量。

  • 特殊要求: 煤的化学反应活性、成浆性（水煤浆气化）、结渣性等是重要评价指标。

3. 检测仪器的原理和应用

• 工业分析仪:

  • 原理: 基于热重分析（TGA）原理。在程序控温下，通过通入氮气测定水分和挥发分，切换为氧气测定灰分，全过程自动称重和计算。

  • 应用: 快速（约1-1.5小时）完成水分、灰分、挥发分和固定碳的测定，效率远高于经典方法。

• 元素分析仪（CHNS/O分析仪）:

  • 原理: 样品在高温纯氧中瞬间燃烧，生成的气体经还原、分离后，通过高精度热导检测器（TCD）或红外检测器（IR）定量检测。测氮通常采用化学发光法。

  • 应用: 可在几分钟内同时测定碳、氢、氮、硫四种元素含量，自动化程度高，精度好。

• 量热仪（热量计）:

  • 原理: 主要包括恒温式和绝热式两种。核心是氧弹式热量计，测量煤样在充氧弹筒中完全燃烧后，其释放的热量使内筒水温升高的数值。通过精确标定的热容量计算出发热量。

  • 应用: 测定煤的弹筒发热量，是计算高位、低位发热量的基础。全自动量热仪可自动完成充氧、点火、测量、计算和清洗过程。

• X射线荧光光谱仪（XRF）:

  • 原理: 样品被高能X射线激发，内层电子被击出，外层电子跃迁填补空位时释放出特定波长的次级X射线（荧光）。通过测量荧光的波长和强度进行定性和定量分析。

  • 应用: 用于煤灰成分的快速、多元素同时分析，也可用于测定煤中硫含量。制样通常需将煤灰压片或熔融成玻璃片。

• 原子吸收/原子荧光光谱仪（AAS/AFS）:

  • 原理: AAS基于基态原子对特征光辐射的吸收；AFS基于被测元素原子蒸气在辐射能激发下产生的荧光强度进行定量。

  • 应用: AAS主要用于测定煤及煤灰中钾、钠、钙、镁、铁等金属元素；AFS对汞、砷、硒等痕量有害元素具有极高灵敏度。

• 电感耦合等离子体质谱仪（ICP-MS）:

  • 原理: 样品溶液经雾化后送入高温等离子体炬中电离，离子经质谱仪按质荷比分离检测。

  • 应用: 用于煤及附属产品中超痕量、多元素（特别是重金属如Pb, Cd, Cr, As等）的精确测定，检出限极低。

• 激光粒度分析仪:

  • 原理: 基于米氏散射理论。颗粒在激光束中产生散射光，其角度分布与粒径有关，通过检测散射光信号反演颗粒的粒度分布。

  • 应用: 快速分析煤粉的粒度分布（如D10, D50, D90），比传统筛分法更高效、信息更全面，广泛用于制粉系统优化和燃烧调整。
