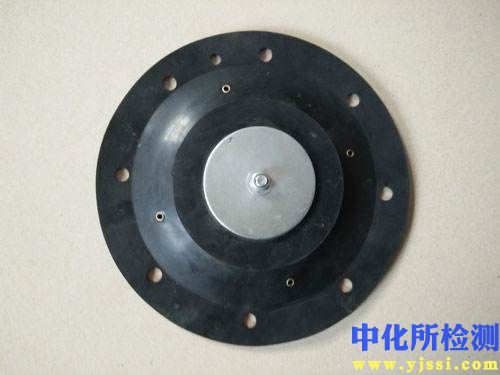

膜片检测详细技术内容

1. 检测项目分类及技术要点
膜片检测技术体系根据被测对象的物理、化学及功能特性，可系统性地分为以下几类：

• 物理性能检测

  • 厚度与厚度均匀性：采用接触式测厚仪（分辨率可达0.1µm）或非接触式激光/光谱共焦传感器进行测量。关键要点在于测量点的分布（如按网格法）及评价整体厚度公差（通常要求≤±5%）。

  • 机械强度：

    • 拉伸性能：使用微型拉力试验机，测定弹性模量、屈服强度、断裂强度及断裂伸长率。要点包括夹具设计（防止滑脱或损伤样品）、拉伸速率控制（通常为1-500 mm/min）以及环境温湿度记录。

    • 穿刺强度：以特定半径的球形或针形探头垂直穿刺膜片至破裂，记录最大力值，评估其抗局部破坏能力。

    • 剥离强度（针对复合膜）：评估层间结合力，通常遵循ASTM D3330等标准，使用180°或90°剥离测试。

  • 表面特性：

    • 粗糙度：使用白光干涉仪或原子力显微镜（AFM）获取表面轮廓的算术平均偏差（Ra）、均方根偏差（Rq）等参数。

    • 摩擦系数：采用摩擦系数仪测量动态和静态摩擦系数，对包装膜、离型膜等至关重要。

  • 光学性能：

    • 透光率与雾度：使用积分球式雾度计，依据ASTM D1003标准测量。高透明度膜片的透光率要求常大于90%，雾度小于1%。

    • 折射率与双折射：使用椭圆偏振仪或棱镜耦合器测量，对光学膜（如偏光片、增亮膜）是关键指标。

• 化学性能与组成检测

  • 成分分析：采用傅里叶变换红外光谱（FTIR）鉴定基体材质，X射线光电子能谱（XPS）分析表面元素及化学态，气相色谱-质谱联用（GC-MS）分析挥发性有机物或添加剂。

  • 结晶度与热性能：使用差示扫描量热仪（DSC）测定玻璃化转变温度、熔融温度及结晶度；热重分析仪（TGA）评估热稳定性及分解温度。

  • 化学耐受性：将膜片浸泡于特定化学试剂（酸、碱、溶剂）中，定期观测并测试其质量、尺寸及机械性能的变化。

• 阻隔性能检测

  • 气体透过率：使用压差法（如GB/T 1038）或等压法（库仑计法，如ASTM D3985）氧气透过率测试仪。高阻隔材料（如铝塑复合膜）的氧气透过率可低至0.5 cm³/(m²·24h·0.1MPa)以下。

  • 水蒸气透过率：采用红外传感器法（如ASTM F1249）或称重法（杯式法，如GB/T 1037）测量。要点是严格控制测试环境的温湿度（通常为23±0.5°C， 90%或0%RH）。

  • 有机蒸气透过率：针对特定溶剂蒸气，使用专用传感器进行测试。

• 电学性能检测（针对功能性膜）

  • 表面/体积电阻率：使用高阻计，在标准环境（如23°C, 50%RH）下测量，评估抗静电或绝缘性能。

  • 介电常数与损耗因子：使用阻抗分析仪在特定频率下（如1kHz-1MHz）测量，对电容器膜、高频电路基材至关重要。

  • 击穿强度：使用耐电压测试仪，测量膜片被电击穿时的电压强度（V/µm）。

• 缺陷与形貌检测

  • 宏观缺陷：利用高分辨率线阵/面阵CCD相机结合背光或同轴光照明，在线或离线检测针孔、黑点、杂质、划伤、褶皱等。采用图像处理算法（如阈值分割、形态学运算）进行自动识别与分类。

  • 微观结构：使用扫描电子显微镜（SEM）观察表面及截面的微观形貌、孔隙结构、涂层均匀性等。

2. 各行业检测范围的具体要求

• 包装行业

  • 食品与药品包装：核心要求是阻隔性（O₂、H₂O、香味）和卫生安全性。需严格检测蒸发残渣（正己烷、乙酸等模拟物）、重金属含量（Pb、Cd等）、微生物限度以及溶剂残留（苯类、酮类等）。复合膜需额外关注层间剥离强度与热封强度。

  • 电子产品包装：聚焦于防静电和防潮（Moisture Barrier）。要求表面电阻率通常在10⁶~10¹¹ Ω/sq范围，并具有极低的水蒸气透过率（如<0.1 g/m²·day）。

• 电子与电气行业

  • 光学薄膜（偏光片、增亮膜、滤光片）：检测重点为光学性能（特定波长下的透过率、反射率、偏振度）和表面质量（无划痕、脏污、彩虹纹）。尺寸稳定性（热收缩率）要求极高，常在80°C烘烤30分钟后收缩率<0.1%。

  • 锂电池隔膜：核心指标是孔隙特性（孔隙率30%-50%、孔径分布均匀）、力学强度（抗穿刺）、热稳定性（热收缩率<5% @ 90°C/1h）和电解液浸润性。闭孔温度、破膜温度是安全关键参数。

  • 柔性印刷电路（FPC）用覆盖膜：需检测尺寸稳定性、介电性能、耐折性以及与铜箔的粘接强度。

• 分离与过滤行业

  • 微滤/超滤/反渗透膜：核心参数为孔径及孔径分布（泡点法、压汞法）、孔隙率、纯水通量、截留率（使用标准物质如葡聚糖、牛血清蛋白测试）以及耐压强度（爆破压力）。

  • 气体分离膜：除气体透过率外，更关键的是分离系数（如O₂/N₂, CO₂/CH₄），需在不同压力、温度下测试其性能曲线。

• 医疗与生物行业

  • 医用敷料与组织工程支架膜：除基本物理性能外，必须进行生物相容性检测（细胞毒性、致敏性、刺激反应，遵循ISO 10993系列标准）。对于可降解材料，需检测降解速率及降解产物。

  • 诊断器械用膜（如硝酸纤维素膜）：需严格控制孔径均匀性、蛋白结合能力、流速及背景信号。

• 新能源与光学显示行业

  • 光伏组件背板膜：重点检测长期耐候性（UV老化、湿热老化、湿冻循环后性能保持率）、绝缘性（击穿电压>15kV）及水汽阻隔性。

  • 触摸屏用透明导电膜（如ITO膜）：核心指标为方阻（10-500 Ω/sq）、透光率（>85%）、雾度（<1%）及弯曲疲劳寿命。

3. 检测仪器的原理和应用

• 激光测厚仪

  • 原理：利用激光三角测量法或激光干涉法。发射激光至膜片表面，反射光被CCD接收，通过光斑位置变化精确计算距离，上下两个探头同步测量可得厚度。

  • 应用：适用于在线高速、非接触测量各种材质膜片厚度，尤其对软质、高温膜片优势明显。

• 拉力试验机

  • 原理：通过伺服电机驱动横梁运动，对试样施加拉伸、压缩或弯曲载荷，利用负荷传感器和引伸计实时测量力与变形，计算应力-应变曲线。

  • 应用：用于膜片的拉伸、剥离、撕裂、压缩、弯曲等几乎所有静态力学性能测试。

• 气体/水蒸气透过率测试仪

  • 原理（库仑计法）：膜片将测试腔分为干腔和湿腔（高RH）。氧气透过膜后，被干腔内的传感器（库仑计）全部吸收并转化为电流信号，电流大小与透氧率成正比。水蒸气透过率测试常用红外传感器法。

  • 应用：精确测量包装材料、阻隔薄膜、太阳能背板等对氧气、水蒸气的阻隔性能。

• 扫描电子显微镜（SEM）

  • 原理：利用高能电子束扫描样品表面，激发产生二次电子、背散射电子等信号，经探测器接收放大后成像，可显示纳米级表面形貌。

  • 应用：观察膜片的表面微观结构、断面层结构、孔隙形态、涂层/镀层均匀性及缺陷分析。通常需对非导电样品进行喷金处理。

• 椭圆偏振仪

  • 原理：测量偏振光在样品表面反射后偏振状态（振幅比Ψ和相位差Δ）的变化，通过建模拟合，精确计算薄膜的厚度（Å级精度）、折射率（n）和消光系数（k）。

  • 应用：主要用于光学薄膜、半导体薄膜、有机镀层等的无损、高精度厚度与光学常数测量。

• 自动光学检测系统（AOI）

  • 原理：集成高分辨率相机、精密运动平台及特定光源（如LED同轴光、背光），高速采集膜片图像，通过预设的图像处理算法（如灰度对比、模板匹配、深度学习）自动识别缺陷并定位。

  • 应用：用于膜片生产线上在线全检或下线抽检，高效检测针孔、污点、划痕、气泡、异物等外观缺陷。
