矿棉板检测技术内容

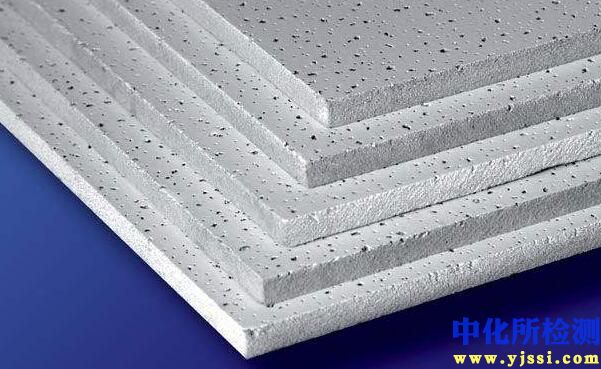

矿棉板是以矿渣棉、岩石棉为主要原料，经配料、成型、干燥、切割、饰面等工序制成的建筑装饰板材，广泛应用于室内吊顶与墙面。其质量控制依赖于系统化、标准化的检测体系。

一、 检测项目分类及技术要点

检测项目主要分为物理性能、声学性能、防火性能、环保性能及尺寸与外观五大类。

1. 物理性能检测

• 密度：依据GB/T 5480标准，采用几何尺寸法测量。密度直接影响板材的强度、吸声和保温性能。标准矿棉板密度范围通常在350-500 kg/m³，高强度板可达600 kg/m³以上。检测要点在于试样的精确裁切与称量。

• 抗折强度（断裂荷载）：依据GB/T 25998，采用三点弯曲法。试样跨距固定，中心加载至断裂。技术要点包括加载速度控制（通常为（2±0.5）mm/min）和支座与压头的对中精度，其结果与密度和纤维结构紧密相关。

• 受潮挠度：模拟高湿环境下的变形能力。依据GB/T 25998，将试样在（40±2）℃、相对湿度（90±5）%环境中放置96小时，测量其中心下垂量。此项目是评估其尺寸稳定性和耐候性的关键。

• 憎水率：针对防潮型矿棉板。依据GB/T 10299，测量板材抵抗液态水渗透的能力。将水滴置于板面，测量规定时间内水珠的渗透或吸收情况，憎水率通常要求≥98%。

• 热阻：依据GB/T 10294或GB/T 10295（热流计法），评估其保温隔热性能。检测需在稳态热传递条件下进行，严格控制冷热板温差和环境温度。

2. 声学性能检测

• 降噪系数（NRC）：依据GB/T 16731，在混响室中测量板材在250、500、1000、2000 Hz四个倍频程的吸声系数，取算术平均值。穿孔率、孔径、背覆材料及空腔深度是影响NRC的关键因素。检测需严格按照混响室法标准布置试样并测量混响时间。

• 计权隔声量（Rw）：针对需要隔声的复合结构或厚重板材，依据GB/T 19889.3在声压室中测量。此项目更侧重于评估系统的整体隔声性能。

3. 防火性能检测

• 燃烧性能等级：依据GB 8624《建筑材料及制品燃烧性能分级》。检测包括：

  • 不燃性试验（GB/T 5464）：测定炉内温升、持续燃烧时间和质量损失，满足A级不燃材料要求。

  • 单体燃烧试验（SBI）（GB/T 20284）：评估对火反应性能，测定燃烧增长率指数（FIGRA）和热释放总量（THR）等关键参数，以确定A2、B、C等级。

  • 产烟毒性：附加检测，依据GB/T 20285评估材料燃烧烟气的毒性。
    矿棉基材本身为A级不燃，但饰面涂层或复合层可能影响最终产品等级。

4. 环保性能检测

• 放射性核素限量：依据GB 6566，使用低本底多道γ能谱仪测定镭-226、钍-232、钾-40的比活度，计算内、外照射指数，必须满足A类装饰材料要求（Ir≤1.0，I Ra≤1.0）。

• 甲醛释放量：依据GB 18580，采用1m³气候箱法，限量值为≤0.124 mg/m³。技术要点在于气候箱内温度（23±0.5）℃、相对湿度（45±3）%及换气率（1.0±0.05）次/小时的精确控制。

• 石棉成分筛查：为确保安全，需依据相关标准（如X射线衍射法、偏光显微镜法）确认产品中不含石棉纤维。

5. 尺寸与外观质量

• 尺寸偏差：依据GB/T 25998，使用精度不低于0.1mm的量具测量长度、宽度、厚度、直角偏离度、不平度等。其中厚度公差通常为±0.5mm。

• 外观质量：目测检查板的正面，要求图案清晰、色泽均匀、无裂纹、缺角、污迹、划痕等影响使用的缺陷。

二、 各行业检测范围的具体要求

不同应用场景对矿棉板的性能要求侧重点不同。

1. 民用建筑装饰装修（办公楼、商场、酒店等）

• 核心要求：外观平整度、色差控制、高吸声性能（NRC常要求≥0.55或更高）、A级防火（吊顶强制要求）、环保达标（甲醛、放射性）。

• 附加要求：高湿度区域（如地下室、厨房附近）需提供防潮型（憎水率≥98%）或耐湿板（受潮挠度达标）的检测报告。

2. 公共建筑与设施（医院、学校、车站、体育馆）

• 核心要求：除民用建筑要求外，防火安全等级要求更高，需提供完整的SBI试验报告。医院、学校对环保和抗菌防霉性能有额外要求，可能需进行抗菌率（如GB/T 21866）和防霉等级测试。

• 声学要求：体育馆、报告厅等空间对中高频吸声性能（NRC）和声场均匀性有精确设计需求。

3. 工业建筑（厂房、机房、洁净车间）

• 核心要求：高强度、高耐湿性、高耐久性。抗折强度要求更高（常＞0.5 MPa），受潮挠度指标更严。洁净车间可能要求极低的落尘量和易清洁表面。

• 声学要求：厂房、机房侧重于中低频噪声的吸声控制。

三、 检测仪器的原理和应用

1. 万能材料试验机

• 原理：通过伺服电机或液压系统驱动横梁运动，对试样施加拉伸、压缩、弯曲等力，由力传感器和位移传感器实时采集数据。

• 应用：主要用于矿棉板的抗折强度测试，精确控制加载速率，输出力-位移曲线，计算断裂荷载。

2. 混响室系统

• 原理：在一个声场充分扩散的封闭房间内，测量放入吸声材料前后室内声压级衰减的时间（混响时间T60），通过赛宾公式计算吸声系数。

• 应用：是测量矿棉板降噪系数（NRC）的基准方法，要求房间体积大于200m³，声源需在多个位置激发，多个传声器接收以获取空间平均。

3. 建材不燃性试验炉

• 原理：将特定尺寸试样置于（750±5）℃的管式电炉中，通过热电偶测量炉内平均温升和试样中心温升，观察火焰，并称量质量损失。

• 应用：判定矿棉板基材是否为A级不燃材料的法定方法。三个判定指标必须同时满足：炉内平均温升≤30℃、试样持续燃烧时间≤20s、质量损失率≤50%。

4. 单体燃烧试验装置（SBI）

• 原理：在墙角模拟火灾场景，利用丙烷燃烧器对试样进行有焰燃烧，通过收集燃烧产物（烟气）至大型烟囱，利用氧消耗原理计算热释放速率（HRR）和总热释放量（THR），同时测量产烟量。

• 应用：确定建筑制品（包括带饰面的矿棉板）燃烧性能等级（A2至D级）的核心设备，可更真实地模拟实际火灾发展。

5. 1m³甲醛释放量气候箱

• 原理：在一个温度、湿度、换气率及空气流速严格控制的不锈钢密封箱内放置试样，箱内空气持续循环并通过吸收瓶，用乙酰丙酮分光光度法或高效液相色谱法（HPLC）分析吸收液中的甲醛浓度，直至达到稳定释放状态。

• 应用：模拟室内环境条件，是测定矿棉板等建材甲醛释放量的仲裁方法。

6. 低本底多道γ能谱仪

• 原理：采用高纯锗（HPGe）或碘化钠（NaI）探测器，测量样品中放射性核素衰变时释放的特征γ射线能谱，通过分析特征峰的面积来定量核素比活度。

• 应用：用于精确测定矿棉板中天然放射性核素镭-226、钍-232、钾-40的含量，计算放射性照射指数，确保使用安全。
