免烧砖性能检测要点解析

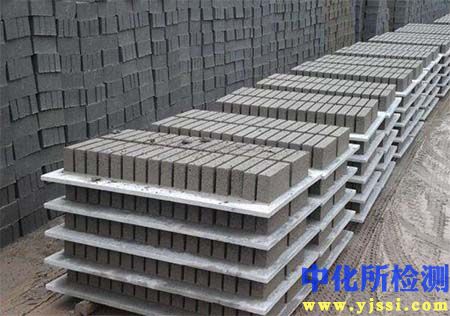

免烧砖概述
免烧砖，指不依赖传统高温烧结工艺，利用工业废渣、建筑垃圾、尾矿等材料，通过物理压制、化学固化等方式成型的建筑砌筑材料。其生产过程节能环保，资源利用率高。为确保其在建筑工程中的安全应用，科学、规范的性能检测至关重要。

一、基本尺寸与外观质量检测

• 目的： 保障砌筑精度与建筑美观。
• 关键参数：
  • 尺寸偏差： 使用游标卡尺、钢直尺等工具测量砖的长、宽、高，判定是否符合标准规格要求。
  • 平整度： 将砖置于标准平台上，用塞尺检测砖面与平台间的最大间隙。
  • 缺棱掉角： 测量砖体棱边缺损的长度、宽度及深度。
  • 裂纹： 观察并测量砖体表面裂纹的长度及宽度，判断是否贯穿。
• 判定依据： 需符合国家或行业相关产品标准（如GB/T 21144等）规定的外观质量等级要求。

二、核心物理力学性能检测

• 目的： 评估承载能力与结构安全性。
• 核心指标与检测方法：
  • 抗压强度：
    • 方法： 在万能试验机上，对砖试件（通常需经规定时间养护后浸水处理）施加连续平稳压力直至破坏。
    • 计算： 记录最大破坏荷载，除以试件承压面积，得出单块抗压强度值。一组试件的平均值需达到强度等级要求（如MU10、MU15等），且单块最小值不得低于标准限值。
  • 抗折强度：
    • 适用性： 对部分特定用途或薄型免烧砖尤为重要。
    • 方法： 采用三点或四点弯曲法，在万能试验机上对砖试件施加载荷直至断裂。
    • 计算： 根据载荷、跨距、试件尺寸计算抗折强度值。

三、长期耐久性能检测

• 目的： 评估在恶劣环境下的使用寿命与稳定性。
• 关键项目：
  • 抗冻融循环性：
    • 方法： 将吸水饱和的砖试件放入冷冻设备内，在-15℃至-20℃冻结规定时间（如4小时），再取出放入20±5℃水中融化规定时间（如4小时），组成一个循环。重复进行规定次数（如15次、25次或50次）。
    • 评价： 循环结束后，检查试件外观损伤（裂纹、剥落等），测试其质量损失率和强度损失率，需满足标准限值。
  • 干燥收缩值：
    • 重要性： 反映砖体失水后体积收缩的程度，过大的收缩可能导致墙体开裂。
    • 方法： 使用立式收缩仪或卧式收缩仪，测量标准试件在特定温湿度条件下从饱水状态干燥至恒重过程中的长度变化。
    • 计算： 计算收缩变形量与初始长度的比值，以mm/m表示。
  • 碳化系数：
    • 适用性： 对含硅钙质材料的免烧砖（如蒸压类），评估其抵抗空气中CO2侵蚀导致强度降低的能力。
    • 方法： 将试件置于标准碳化箱（特定CO2浓度、湿度、温度）中碳化规定天数，测试碳化后强度。
    • 计算： 碳化后强度与未碳化标准强度试件的比值。

四、吸水率与饱和系数检测

• 目的： 反映砖体内部孔隙结构，间接关联其强度、抗冻性、保温性等。
• 检测方法：
  • 吸水率： 将砖试件烘干至恒重后称重，浸水规定时间（通常24小时或至饱和）后取出擦去表面水再次称重。计算吸水质量占干质量的百分比。
  • 饱和系数： 常指浸水24小时吸水量与沸煮5小时吸水量之比。比值越小，表明大开口孔隙越少，抗冻性通常越好。

系统评估与应用指向
免烧砖的质量控制是一个系统工程。上述各项检测项目相互关联，共同决定了砖体的最终性能。例如：

• 尺寸外观不良直接影响施工效率和墙体美观。
• 抗压强度是结构安全的基本保障。
• 高吸水率通常伴随较低的强度和较差的抗冻性。
• 优异的抗冻性往往要求砖体具备适宜的强度和较低的吸水率（或饱和系数）。
• 过大的干燥收缩是墙体开裂的重要诱因之一。

因此，在实际应用中，必须严格依据国家及行业标准要求，结合工程所在地区的气候环境特点（如严寒、湿热、盐渍土地区），对免烧砖进行全面、有针对性的检测评估。检测结果不仅是判定产品是否合格的关键依据，更是指导工程选材、确保建筑结构长期安全稳定的重要基础数据。合格的免烧砖需在所有关键性能指标上均满足设计与使用要求。
