灌浆料是一种由高强度骨料、水泥基胶凝材料、多种功能性外加剂和矿物掺合料组成的干混材料，加水拌合后具有高流动性、微膨胀、早强高强等特性，广泛应用于设备基础二次灌浆、地脚螺栓锚固、结构加固改造、混凝土接缝填充等工程。其质量直接关系到结构连接的整体性、荷载传递的有效性和长期耐久性。为确保工程安全，必须对其进行系统、科学的检测。

一、 检测准备与基本要求

1. 样品要求：检测样品应具有代表性，通常取自同一批次、同一规格的未开封原装产品。检测前，样品应在干燥环境下密封保存。

2. 环境与设备：

   • 实验室环境：温度应控制在20±2℃，相对湿度不低于50%。养护箱/养护水的温度应保持在20±1℃。



   • 仪器设备：搅拌机、跳桌、抗压抗折试验机、膨胀测量仪等必须经计量检定合格，并在有效期内。

3. 基本规定：所有检测应按规定的配合比（推荐水料比）进行拌合，拌合程序和时间应严格一致，以保证结果的可比性。

二、 主要检测项目详解

灌浆料的检测贯穿其“拌合物状态—硬化早期—长期性能”全过程。

（一） 初始性能（拌合物性能）检测

此阶段检测关乎施工可行性与早期质量。

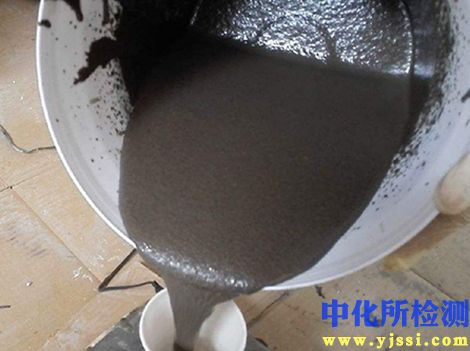

1. 流动度：

   • 意义：衡量灌浆料拌合物在自重作用下填充模板和包裹钢筋的能力，是保证灌浆密实度的最关键施工性能指标。

   • 方法：

     • 初始流动度：拌合完成后立即测试。将灌浆料填入截锥圆模（上口内径70mm，下口内径100mm，高60mm）内，提起圆模，任其自由流动30秒后，测量其相互垂直方向的最大扩展直径，取平均值。常要求初始流动度≥300mm甚至更高。

     • 30分钟流动度保留值：拌合物静置30分钟（或根据产品声明）后，再次测试其流动度。此值用于评估灌浆料的可工作时间（施工保持性），对大型或复杂灌浆工程尤为重要。

2. 凝结时间：

   • 意义：控制施工操作时间和后续工序开始时间。

   • 方法：采用贯入阻力法测定。记录从加水拌合至贯入阻力达到规定值（初凝、终凝）所需的时间。初凝时间不宜过短，以保证有充足的操作时间；终凝时间不宜过长，以利于早强性能发挥。

3. 泌水率：

   • 意义：评估拌合物在静止状态下内部组分的稳定性。泌水会导致上部强度降低、产生孔隙，影响整体均质性和与基层/钢筋的粘结。

   • 方法：将拌合物装入量筒静置，定时吸出表面的泌出水，计算泌出水质量占拌合水总质量的百分比。优质灌浆料应基本不泌水（泌水率接近0%）。

4. 表观密度（湿密度）：

   • 意义：初步评估拌合物的密实程度和含气量。

（二） 硬化后力学性能检测（核心项目）

此部分检测在标准养护条件下进行，是评价灌浆料承载能力和安全性的根本。

1. 抗压强度：

   • 意义：是最核心的力学指标，直接决定其承受荷载的能力。

   • 方法：浇筑成型40mm×40mm×160mm棱柱体试件，在标准条件下养护至规定龄期（通常为1天、3天、28天），在压力试验机上测试。需重点报告1天抗压强度（体现早强特性）、28天抗压强度（最终强度）。高性能灌浆料1天强度可达30MPa以上，28天强度可达60MPa以上。

2. 抗折强度：

   • 意义：衡量材料抵抗弯曲破坏的能力，反映其韧性。

   • 方法：与抗压强度试件共用，齐全行三点弯曲抗折试验，测得折断荷载后，再用断后的两个半截棱柱体进行抗压试验。

3. 竖向膨胀率：

   • 意义：灌浆料的关键特性指标。微膨胀性能可以补偿收缩，确保灌浆体与基础、螺栓之间紧密接触，消除空隙，保证荷载的有效传递。膨胀率不足会导致脱空，过大则可能产生有害应力。

   • 方法：将拌合物填入带玻璃板的容器中，用千分表测量其高度随时间的变化。通常测定3小时膨胀率（塑性阶段的膨胀）和24小时与3小时的膨胀率差值（硬化后的膨胀）。膨胀率必须控制在合理范围内（如24h内0.1%~0.5%）。

4. 钢筋握裹强度（与螺纹钢筋粘结强度）：

   • 意义：对于地脚螺栓锚固和结构加固应用至关重要，直接决定了钢筋/螺栓能否与灌浆料协同工作，共同受力。

   • 方法：将钢筋垂直埋置于灌浆料试件中心，养护至规定龄期后，在专用试验机上进行拉拔试验，计算钢筋与灌浆料界面的平均粘结应力（MPa）。

（三） 长期耐久性与专项性能检测

根据工程应用环境选择进行。

1. 弹性模量：

   • 意义：反映材料在弹性变形阶段的刚度。灌浆料的弹性模量应与基础混凝土相匹配，以避免因刚度差异过大而产生不利应力。

   • 方法：在抗压强度试验过程中，通过应变测量装置，计算应力-应变曲线在弹性阶段的斜率。

2. 抗冻融循环性能：

   • 意义：评估在寒冷地区反复冻融条件下，灌浆料的耐久性。

   • 方法：将养护至规定龄期的试件进行快速冻融循环（如-20℃冻结，+20℃融化），每经过一定次数（如25次、50次）循环后，检测其质量损失率和抗压强度损失率。

3. 抗渗性能：

   • 意义：评估其抵抗压力水渗透的能力，对有防水要求的工程（如地下结构灌浆）很重要。

   • 方法：成型圆台体试件，标准养护后置于抗渗仪上，逐级施加水压，测定其最大抗渗压力或通过劈开试件测量水渗透高度。

4. 耐腐蚀性能：

   • 意义：评估在酸、碱、盐等腐蚀性介质环境中，其性能的稳定性。

   • 方法：将试件浸泡在模拟腐蚀介质中一定龄期后，测试其外观变化、强度损失率和质量变化率。

5. 耐高温性能：

   • 意义：对于冶金、热力设备等有高温环境的基础灌浆尤为重要。

   • 方法：将试件在不同高温（如200℃、400℃、600℃）下烘烤规定时间，冷却后测试其残余抗压强度。

三、 现场施工质量验证

除实验室检测外，现场施工时也应进行关键项目的抽检验证。

1. 现场流动度检测：确保拌合物到达浇筑点时的性能满足要求。

2. 现场试块制作与强度检验：在灌浆现场同条件制作试块，同条件养护至规定龄期后送检，作为工程验收的重要依据。

3. 灌浆密实度检查：对于重要部位，可采用敲击法、超声波法或内窥镜进行辅助检查。

结语

灌浆料的质量检测是一个从“流动”到“凝固”，从“短期”到“长期”的完整性能验证体系。其核心在于确保材料不仅具备优异的施工流动性以实现完美填充，更需具备早强高强的力学性能以快速承载，以及通过微膨胀特性实现无收缩的紧密结合。工程各方必须摒弃“重强度、轻性能”的片面观念，依据涵盖流动度、竖向膨胀率、各龄期强度、钢筋握裹力等关键指标的全面检测报告来评判和选用产品。唯有如此，才能确保灌浆层这一“隐蔽的关节”真正发挥其设计功能，为整体结构的安全与耐久奠定坚实基础。
