层压板质量控制的核心：全面检测技术与要点解析

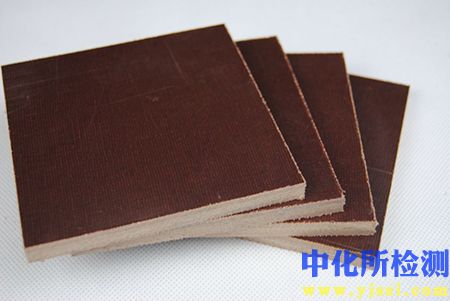

层压板作为复合材料领域的关键结构件，其质量直接影响最终产品的性能、安全性和使用寿命。确保层压板满足设计要求和应用标准，依赖于一套科学、严谨、多层次的检测体系。

一、 理解层压板：结构与常见缺陷

层压板通常由多层增强材料（如玻璃纤维、碳纤维、芳纶纤维或其织物）浸润特定树脂基体（如环氧、酚醛、不饱和聚酯等），在特定温度、压力下固化粘结而成。

常见内部与表面缺陷包括：

• 分层： 层与层之间出现分离，通常由铺层不当、固化不完全或外力冲击引起。这是层压板最严重的缺陷类型之一。
• 孔隙/空隙： 固化过程中未排出的空气或挥发分形成的微小空腔，聚集会显著降低力学性能。
• 树脂固化不良/富树脂/贫树脂区： 树脂未完全固化会降低强度；局部树脂过多或过少导致性能不均。
• 夹杂物： 加工过程中意外混入的异物（如脱模纸屑、颗粒杂质）。
• 纤维取向错误/褶皱/波浪纹： 铺层过程操作不当导致纤维未按设计要求排列或出现皱褶。
• 表面缺陷： 划痕、凹坑、针孔、气泡、胶衣龟裂等。
• 厚度偏差： 超出公差范围，影响装配和受力。

二、 无损检测技术：透视内部质量的利器

无损检测在不损伤构件的前提下，探测材料内部及表面缺陷。

1. 目视检测：

   • 方法： 借助光源、放大镜等工具，观察板件表面状态（平整度、光泽、颜色均匀性、气泡、划痕、凹坑、裂纹、杂质）。
   • 应用： 首道快速筛选，成本低，但对操作者经验依赖高，难以发现内部缺陷。
   • 要点： 建立标准光照条件和验收标准。

2. 敲击检测：

   • 方法： 用小锤或硬币轻敲表面，通过声音（清脆或沉闷空洞）判断是否存在分层或脱粘。
   • 应用： 快速定位较大面积的分层区域，常用于现场初检。
   • 要点： 操作者需要良好经验，对微小缺陷不敏感。

3. 超声波检测：

   • 方法： 利用高频声波在材料中传播（反射、透射），分析回波信号判断内部缺陷（分层、孔隙、夹杂）的位置、大小和深度。
   • 应用： 最常用的内部缺陷定量化检测方法，有A扫、B扫、C扫成像模式。相控阵超声提高了分辨率和检测效率。
   • 要点： 需耦合剂，对操作者技能和标准试块校准要求高，复杂形状或纤维编织结构可能干扰信号。

4. 射线检测：

   • 方法： 利用X射线或伽马射线穿透材料，在胶片或数字成像板上形成影像，基于密度差异显示内部结构（孔隙、夹杂、纤维分布、厚度变化）。
   • 应用： 提供直观的截面图像，尤其擅长检测垂直于射线束方向的平面缺陷（分层不如超声敏感）。
   • 要点： 设备昂贵，需严格辐射防护，对二维平面投影方向敏感。

5. 激光散斑剪切干涉检测：

   • 方法： 对样品表面施加轻微载荷（热、真空、振动），利用激光干涉原理检测表面微小变形，识别对应内部缺陷（分层、脱粘）引起的异常应变区域。
   • 应用： 对接近表面的分层缺陷灵敏，可进行大面积快速成像扫描。
   • 要点： 对表面状况有一定要求，需要加载，检测结果解释需经验。

6. 红外热成像检测：

   • 方法： 主动加热样品表面，利用内部缺陷（分层、孔隙）引起的热传导异常导致表面温度分布的差异进行成像检测。
   • 应用： 快速扫描大面积区域，对近表面缺陷相对灵敏。
   • 要点： 受材料热特性、加热均匀性、环境温度影响较大，深度检测能力有限。

三、 物理与力学性能检测：量化材料的关键指标

这些检测通常需要在合格的实验室环境中，按照严格的标准（如ASTM, ISO, GB等）进行。

1. 物理性能检测：

   • 密度： 测量单位体积的质量，影响重量和部分力学性能。
   • 厚度： 多点测量确保均匀性，符合设计要求。
   • 纤维体积含量： 通过灼烧法或显微镜分析法确定增强纤维所占的比例，是决定强度和刚度的关键参数。
   • 树脂含量： 通常与纤维体积含量互补计算得出。
   • 玻璃化转变温度： 反映树脂基体耐热性的重要指标。
   • 吸水率： 评估材料在潮湿环境中的稳定性。

2. 力学性能检测：

   • 拉伸性能： 测量拉伸强度、拉伸模量、断裂伸长率（主要评价纤维主导方向性能）。
   • 压缩性能： 测量压缩强度、压缩模量（对结构稳定性至关重要）。
   • 弯曲性能： 测量弯曲强度、弯曲模量（反映材料抵抗弯曲变形和破坏的能力）。
   • 层间剪切强度： 测量层与层之间抵抗剪切滑移的能力（如短梁剪切法ASTM D2344），对分层敏感。
   • 冲击性能： 评估材料抵抗冲击载荷的能力（如简支梁、悬臂梁冲击试验）。

四、 破坏性测试：微观分析与批次验证

虽然成本高且破坏样品，但有时必不可少。

1. 金相显微分析：

   • 方法： 切割层压板样本，精细打磨抛光至镜面，在高倍显微镜下观察截面。
   • 应用： 直接观察和测量层厚、纤维分布、孔隙率、裂纹、树脂固化情况、界面结合状态等微观结构信息。
   • 要点： 样品制备复杂耗时，结果是局部信息。

2. 燃烧试验：

   • 方法： 在特定条件下燃烧样品，测量残渣重量。
   • 应用： 主要用于精确测定纤维体积含量或树脂含量（灼烧法ASTM D3171）。
   • 要点： 破坏性，提供整体平均含量。

3. 批次抽样破坏性测试：

   • 方法： 从生产批次中抽取代表性样品板进行全套或部分力学性能测试（拉伸、压缩、弯曲、剪切等）。
   • 应用： 验证批次材料的力学性能是否符合规格书要求。
   • 要点： 需建立严格的抽样计划，成本较高。

五、 构建闭环的质量控制体系

有效的层压板检测并非单一环节，而是贯穿产品生命周期的系统性工作：

1. 源头把控： 严格检验原材料（树脂、纤维、预浸料等）的合格证明与批次一致性。
2. 过程监控： 在铺层、预压实、固化（温度、压力、时间曲线）等关键工序设置监控点（如真空度、温度分布），及时发现过程偏差。
3. 成品检验： 结合无损检测（全检或抽检）和物理尺寸测量进行出厂检验。
4. 抽样验证： 根据质量计划或标准要求，定期或按批次进行破坏性力学性能测试。
5. 追溯与反馈： 建立完善的标识与记录系统，确保检测结果可追溯至原材料批次和生产过程参数。检测数据用于改进工艺和质量预测。
6. 标准与规范： 依据明确、公认的产品标准、检测标准和验收准则进行判定。
7. 人员与设备： 确保操作人员经过专业培训并具备资质，检测设备定期校准维护。

层压板质量的保障，依赖于对材料特性、加工工艺和潜在缺陷的深刻理解，以及科学运用目视、敲击、超声、射线等多种无损检测手段发现异常，结合物理性能、力学性能的精确量化测试，辅以必要的破坏性微观分析和批次验证。将原材料控制、过程监控、成品检验、数据追溯与反馈等环节有机结合，形成严谨的质量控制闭环，是确保层压板满足严苛应用要求、保障最终产品可靠性与安全性的基石。持续的检测数据积累与分析，也是推动工艺优化和材料性能提升的重要驱动力量。
